Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Насос садовый самовсасывающий

| |

Назначение

и область применения

Насос садовый ЗУБР самовсасывающий пред-

назначен для перекачивания чистой воды (pH

4–8) на садовых участках при осушении емко-

стей и водоемов, организации забора воды с

глубины (колодцы, скважины) и подачи на высо-

ту, использовании в системах аэрации и дрена-

жа в течение ограниченного периода времени.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Инструк-

ции по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с

инструментом и избежите ошибок и опасных

ситуаций.

Изделие предназначено для бытового приме-

нения в районах с умеренным климатом с ха-

рактерной температурой от +1 до +40 °С, отно-

сительной влажностью воздуха не более 80%,

отсутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие соответствует требованиям:

■ Технического регламента Таможенного союза

ТР ТС 004 / 2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 010/2011 «О безопасности машин и обо-

рудования»;

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые полные

сведения и требования, необходимые и доста-

точные для надежной, эффективной и безопас-

ной эксплуатации изделия.

В связи с продолжением работы по усовершенст-

вованию изделия, изготовитель оставляет за со-

бой право вносить в его конструкцию незначи-

тельные изменения, не отраженные в настоящем

руководстве и не влияющие на эффективную

и безопасную работу изделия.

К эксплуатации изделия допускаются только

лица, достигшие совершеннолетия; имеющие

навыки и /или представление о принципах

работы и оперирования изделием; находя-

щиеся в трезвом состоянии; не под действи-

ем лекарств, вызывающих сонливость и/ или

снижение концентрации внимания; не имею-

щие заболеваний, вызывающих подобные

состояния, а также иных противопоказаний

для работы с машинами.

Все ремонтные работы должны проводить-

ся только квалифицированными специали-

стами сервисных центров, с использовани-

ем оригинальных запасных частей ЗУБР.

Инструкции

по применению

Насос предназначен для работы вне воды.

Может использоваться в качестве откачива-

ющего и подающего насоса при осушении

водоемов и резервуаров, организации забора

воды с глубины, при устройстве систем дре-

нажа и аэрации.

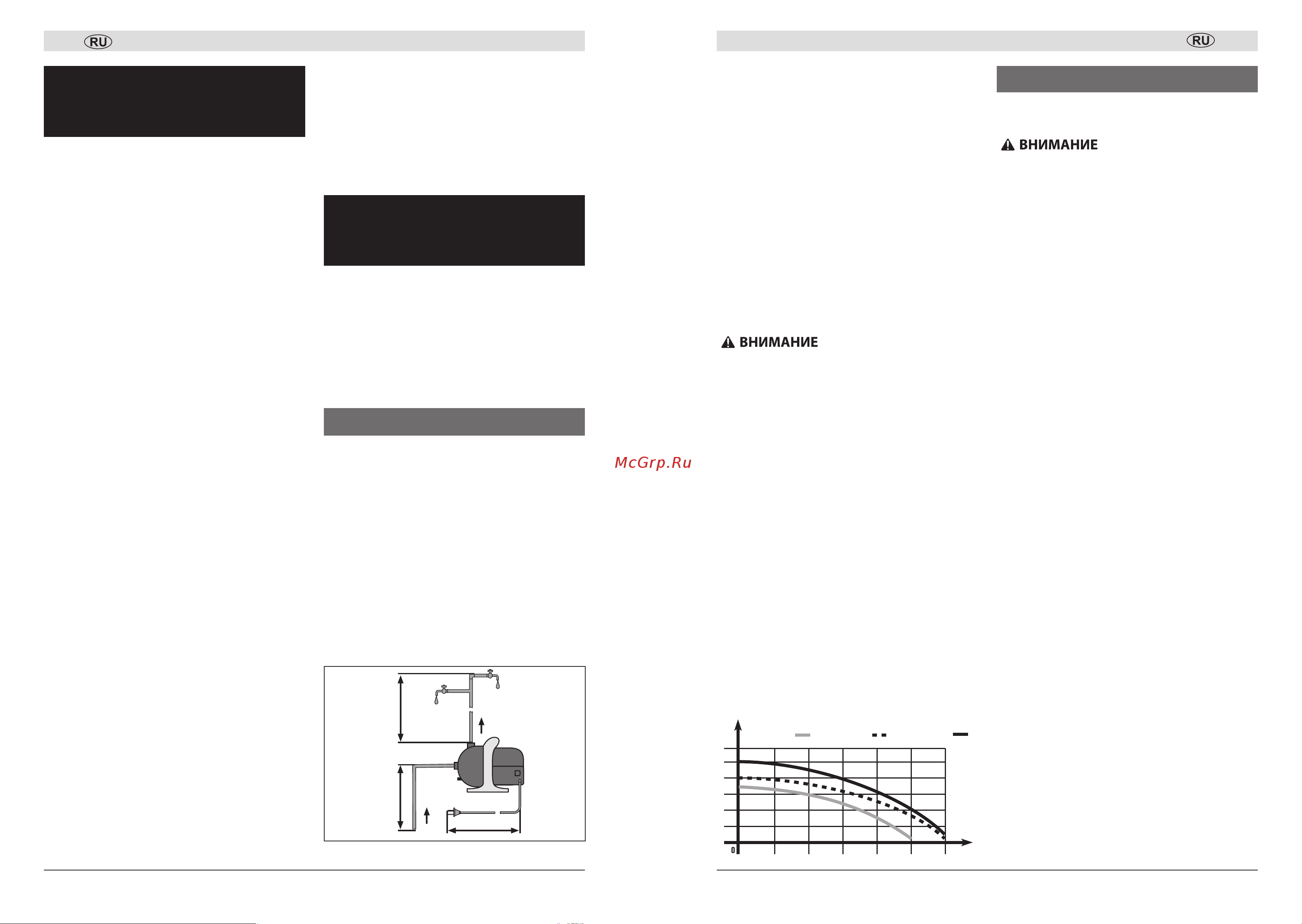

Примерные схемы использования насоса пред-

ставлены на рис. 1.

Подготовка к работе

Перед началом работы:

■ Установите изделие на ровную горизонталь-

ную поверхность как можно ближе к месту вса-

сывания воды, обеспечьте достаточное про-

странство вокруг для вентиляции двигателя.

■ Удалите транспортировочные заглушки и ви-

зуально проверьте качество резьбы (рис. 2).

■ По резьбе 1 (G1”) присоедините всасываю-

щий шланг, с установленным на нем обрат-

ным клапаном, по резьбе 2 (G1”) присоеди-

ните шланг для отвода воды (рис. 3).

■ Соберите подводящий и отводящий каналы

согласно рис. 7

35–40 м

1 м

8 м

Рис.7

■ Всасывающую трубу, погрузите в воду на глу-

бину не менее 2 м (расстояние до дна долж-

но быть не менее 0.5 м).

Перед запуском насоса необходимо заполнить

его водой, для этого открутите винт 6 и залейте

воду в насос, в количестве достаточном, чтобы

заполнить магистраль до обратного клапана и

корпус насоса с крыльчаткой (рис. 4).

■ Для включение насоса вставите вилку в ро-

зетку (рис. 5).

■ Если уходит вода из насосной части, про-

верьте герметичность соединения всасываю-

щей трубы и исправность обратного клапана

(в комплект поставки не входит).

■ Периодически проверяйте наличие воды в

насосной части. По мере необходимости до-

ливайте.

Обращайте внимание на герметичность под-

соединений – даже небольшой подсос воз-

духа во всасывающей магистрали резко

сократит производительность насоса и глу-

бину всасывания. Диаметр подсоединяемых

труб должен быть 1".

ПРИМЕЧАНИЕ! Для предотвращения слива

воды из трубопровода при выключении насоса

рекомендуем установить на заборную магистраль

обратный клапан (в комплект поставки не входит).

Водопроводные трубы должны крепиться на спе-

циальных подвесках, чтобы не оказывать дав-

ление на корпус насоса. Соединение труб друг

с другом и с насосом должно быть герметично.

При устройстве канала подачи воды примите

во внимание, что:

■ производительность насоса напрямую зави-

сит от напора (высоты подъема воды). Не ре-

комендуется использовать насос при макси-

мальном напоре – в этом случае подача воды

будет минимальна (см. график ниже);

■ гидравлическое сопротивление 10 метров го-

ризонтального участка магистрали равняется

приблизительно 1 метру подъема.

л/мин

НПЦ-М1-600

НПЦ-М1-1000

НПЦ-М1-800

605040302010

Порядок работы

Для отключения насоса, вытащите вилку из ро-

зетки (рис. 6).

По электробезопасности изделие соответст-

вует I классу защиты от поражения электри-

ческим током, т. е. должно быть заземлено

(для этого в вилке предусмотрены зазем-

ляющие контакты). Запрещается переделы-

вать вилку, если она не подходит к Вашей

розетке. Вместо этого квалифицированный

электрик должен установить соответствую-

щую розетку.

Откройте соответствующие краны в зависимо-

сти от необходимого места подачи воды.

Включите изделие, переведя выключатель 6

в положение «I». Насос начнет работать.

ПРИМЕЧАНИЕ! Насос не имеет системы авто-

матического отключения при отсутствии расхода

воды через него. Не допускается работа насоса

с перекрытым трубопроводом подачи воды

и /или «всухую» (без забора воды).

На Вашем насосе установлен термовыключа-

тель, предотвращающий перегрев электродви-

гателя насоса и выход его из строя.

ПРИМЕЧАНИЕ! Периодическое самовыклю-

чение и повторное включение насоса при

отсутст-вии видимых неисправностей (посто-

ронний шум, падение давления подачи, пуль-

сирование струи и т. д.) является признаком

срабатывания термо-выключателя. Это сви-

детельствует о неблагоприятных условиях

эксплуатации: высокой температуре окружаю-

щего воздуха или входной воды; нахождение

под прямыми солнечными лучами; продолжи-

тельной работе насоса.

При отсутствии потребления воды или по окон-

чании работы выключите насос, переведя вы-

клю-чатель 6 в положение «0».

После откачки хлорированной воды или других

жидкостей, оставляющих осадок, необходимо

промыть насос чистой водой.

Перед длительным хранением, а так же при

уборке на зимнее время, отсоедините от изде-

лия шланги и полностью слейте воду из шлан-

гов и изделия, открутив пробку 1 (рис. 7).
