Не разрешается открывать топливный бак и доливать топливо во время работы двигателя или
когда он еще горячий. В случае, если необходимо долить топливо, заглушите двигатель, дайте
ему остыть и лишь после этого доливайте топливо.
Если бензин или топливо разлились, запускать двигатель не разрешается, при этом следует
протереть двигатель триммера. Пока на выхлопной трубе есть следы бензина или топлива,
двигатель запускать нельзя.
Поврежденный топливный бак следует сразу же заменить.
Заливать топливо в топливный бак следует с помощью воронки.
Перед началом работы проверьте, плотно ли закручена крышка топливного бака.
При приготовлении топливной смеси и заливании топлива в топливный бак категорически за-
прещается курить.
Перед началом работы:
Внимательно изучите руководство по эксплуатации.
Убедитесь в том, что смонтирован защитный кожух и дополнительная рукоятка.
Убедитесь в том, что катушка или диск свободно вращаются.
Убедитесь в том, что топливный бак пуст, в противном случае слейте из него конденсат и
остатки старой топливной смеси.
Приготовьте топливную смесь и залейте её в топливный бак.
• Запустите триммер.
Уберите посторонние предметы с поверхности, на которой вы собрались косить.
В процессе работы:
Содержите в чистоте вентиляционные отверстия и выхлопную трубу.
Каждые полчаса рекомендуется заглушить двигатель для кратковременного отдыха.
Избегайте попадания посторонних предметов внутрь триммера. Если это произошло, немед-
ленно прекратите работу.
Косить рекомендуется на максимальном числе оборотов.
Косить рекомендуется равномерно.
Катушка с леской должна располагаться параллельно обрабатываемой поверхности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип EPT-23 EPT22/24 EPT25/28 EPT-26/27
Мощность (л.с.) 1,0 1,0 1,2/1,6 1,5
Толщина лески (мм) 2,4 2,4 2,4 2,4
Режущее оборудование диск/леска диск/леска диск/леска диск/леска
Макс.ширина захвата диском (мм) 230 230 230 230
Макс.ширина захвата леской (мм) 360 360 360 360
Топливный бак (л) 0,6 0,6 0,6 0,6
Вес (кг) 5,0 5,3/5,8 6,0/6,3 6,2/6,3
Тип EPT-30/31 EPT40/55 EPT45/55Z
Мощность (л.с.) 1,1/1,3 2/2,2 2,7/3,0
Толщина лески (мм) 2,4 2,4-4,0 2,4-4,0
Режущее оборудование диск/леска диск/леска диск/леска
Макс.ширина захвата диском (мм) 230 230 230
Макс.ширина захвата леской (мм) 360 420 420
Топливный бак (л) 0,6 1,0 0,9/1,1
Вес (кг) 6,2/6,3 7,2/7,6 7,2/7,7
ЭКСПЛУАТАЦИЯ БЕНЗОКОСЫ

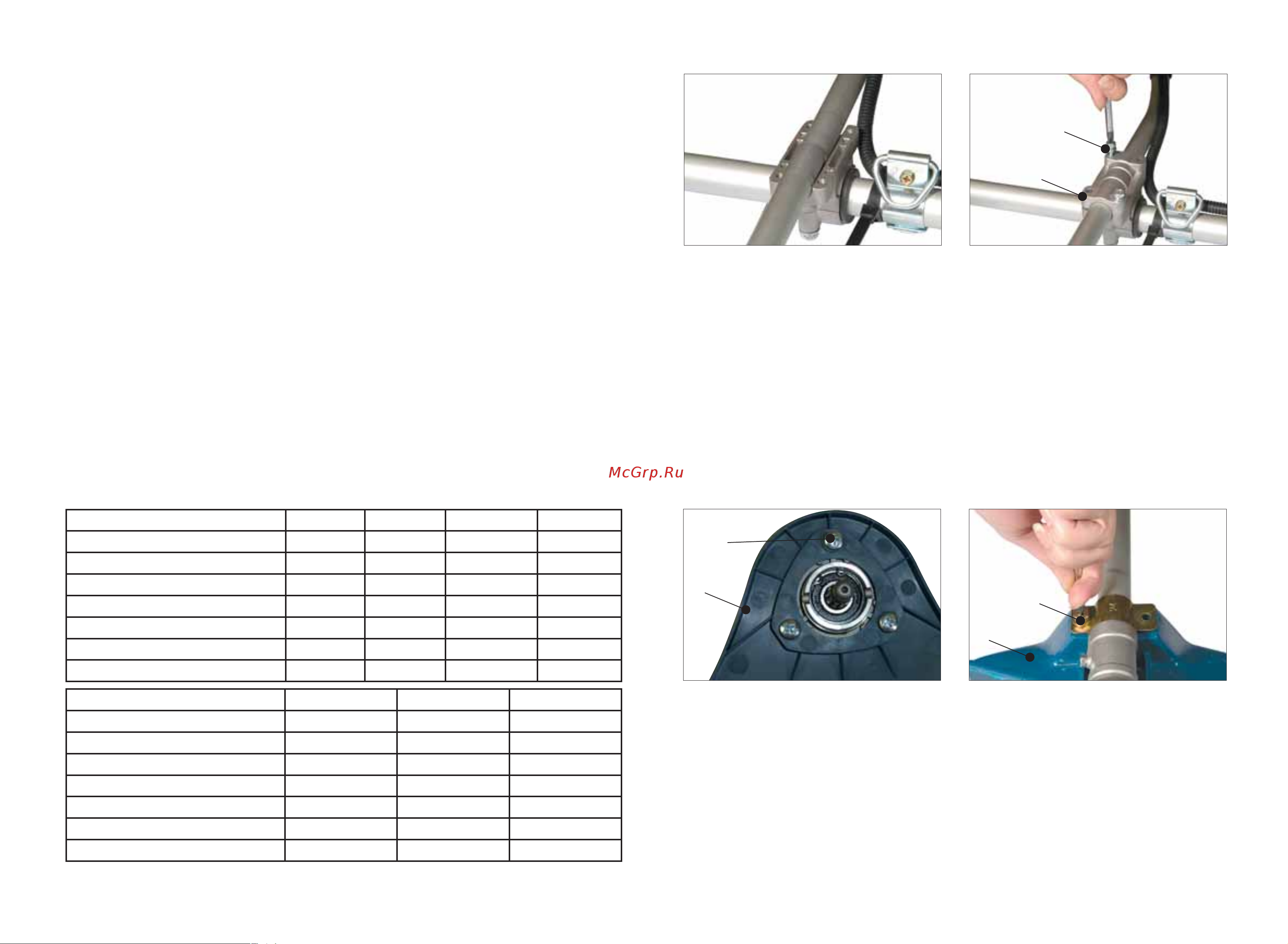

Монтаж дополнительной рукоятки (“велосипедного” типа)
Дополнительную рукоятку необходимо установить на основную штангу.
Установите две части дополнительной рукоятки на крепление, расположенное на основной
штанге (рис.2)
Наложите сверху на дополнительную рукоятку кронштейн (поз.1, рис.3) и слегка затяните
четыре винта крепления (поз.2, рис.3)
Установите дополнительную рукоятку под углом 45° к прямой штанге
Окончательно затяните четыре винта крепления.
Монтаж дополнительной рукоятки (D образная)
Установите D-образную рукоятку на штангу в любое удобное положение и зафиксируйте ее поло-
жение при помощи четырех винтов (поз.3, рис.4).
Монтаж защитного кожуха (кроме ЕРТ-23)
Модификация кожуха №1
Установите защитный кожух (поз.3, рис.4) на редуктор.
Крепко зафиксируйте кожух с помощью трех винтов (поз.4, рис.4).
Примечание: при кошении леской необходимо всегда устанавливать на защитный кожух нож для
обрезки лески. В противном случае концы лески будут длинными, что приведет к разрушению за-
щитного кожуха.
Модификация кожуха №2
Установите защитный кожух (поз.5, рис.5) над редуктором
Установите крепящую пластину (поз.6, рис.5), и крепко зафиксируйте кожух с помощью кре-
пёжных винтов.
Примечание: при работе с металлическим ножом защитный кожух устанавливайте вплотную к
редуктору; при работе с леской защитный кожух необходимо сместить на 8-10 см (в зависимости
от длины лески) от редуктора вверх по основной штанге.
Установка наплечного ремня
С помощью «карабина» (поз.7, рис.6) наденьте наплечный ремень на застёжку (поз.8, рис.6).
Сборка штанги (для ЕРТ-25/28)
Оттяните на себя фиксатор (поз.9, рис.7) и вставьте в легкосплавное соединение нижнюю
часть вала (поз.10, рис.7)
Отпустите фиксатор (поз.9, рис.7), он должен попасть в центрирующее отверстие вала
Окончательно закрепите нижний вал при помощи винта (поз.11, рис.7)
-3-
-4-
Рис.2 Рис.3
2
1
Рис.4 Рис.5
6
3
4
5
