1. НАЗНАЧЕНИЕ

1.1. Призма поверочная типа П-1(HW-1) предназначена для установки

и удерживания удлиненных деталей и заготовок цилиндрической

формы на металлообрабатывающих станках при проведении

контрольно-измерительных и разметочных работ.

1.2 Применяется как вспомогательное оборудование, так и

самостоятельно при поверке и разметке деталей и заготовок

цилиндрической формы (вал, пруток).

1.3 Поставляется в комплекте из 2-х штук.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

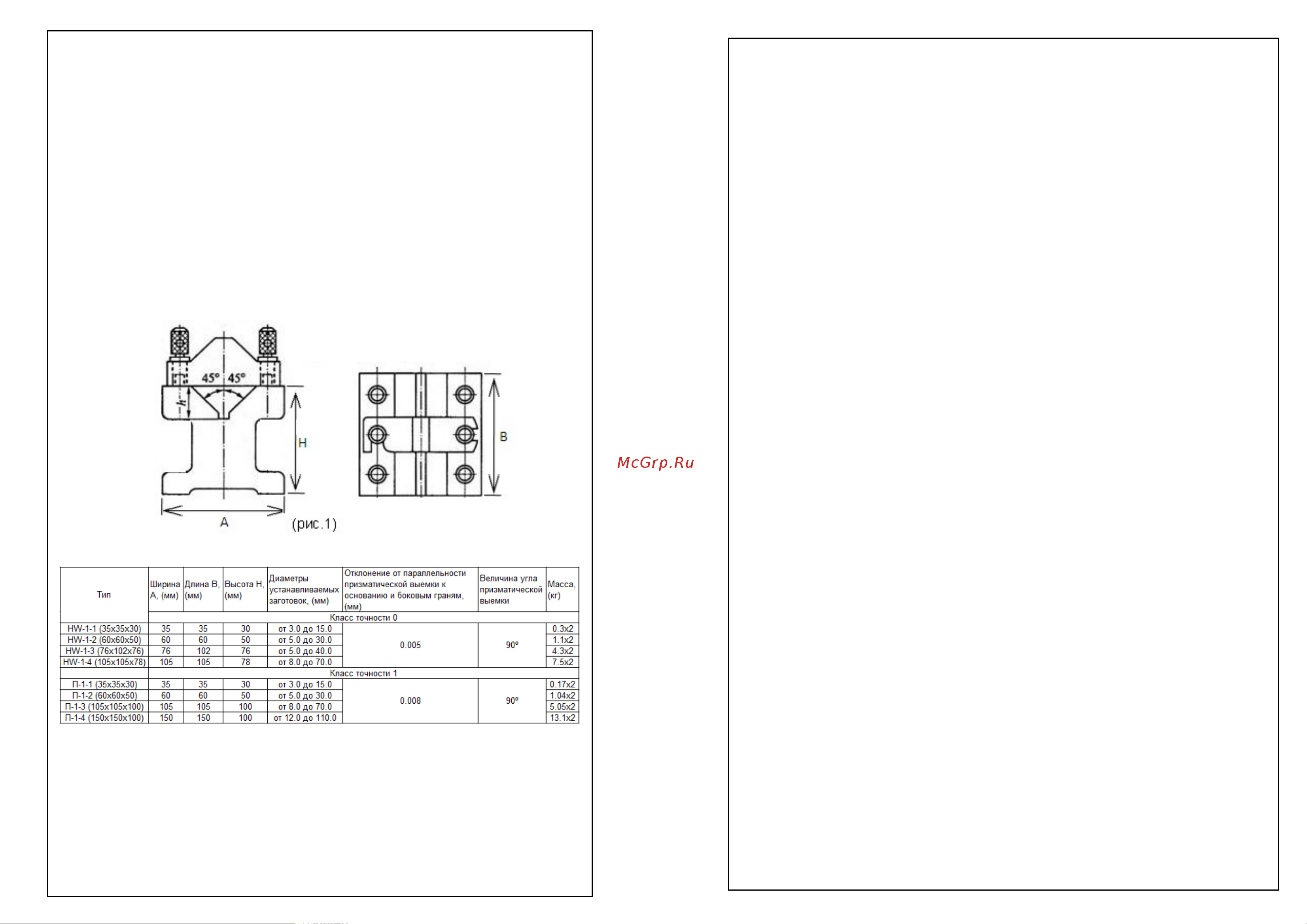

2.1. Призмы поверочные типа П-1(HW-1) изготавливаются из цельных

стальных заготовок путем закалки, шлифовки и полировки рабочих

поверхностей, в соответствии со следующими характеристиками

(рис.1).

Точность достигается путем современных методов закалки и

обработки металла.

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Температура рабочего пространства в процессе измерения должна

быть (20±15)˚С.

3.2. Относительная влажность воздуха - не более 80% при температуре

20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не

допускается.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

- призма – 2шт.

- паспорт.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. Во избежание травматизма необходимо убедиться в том, что

вращающиеся элементы оборудования находятся в состоянии покоя и

призмы надежно закреплены.

5.2. Не применять призмы в агрессивных средах (кислоты, щелочи).

6. ПОДГОТОВКА К РАБОТЕ

6.1. Ознакомиться перед началом работы с паспортом на призму

поверочную магнитную.

6.2. Призмы протереть, удалить смазку ветошью, смоченной в бензине

или другом обезжиривающем растворе, насухо протереть тканью.

7. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Перед установкой детали (заготовки) в призмы, убедиться в

плоскостности поверхности базирования. Поверхность должна быть

чистой, недопустимо попадание стружки между закрепляемой деталью

и призмой, а так же между основанием и призмой.

7.2. На чистую и ровную поверхность установить и надежно закрепить

призмы при помощи станочных прихватов, затем установить в призмы

заготовку и зафиксировать прижимами, методом вращения заготовки в

призмах провести работы связанные с измерением или разметкой.

7.3. По окончании работ произвести чистку и смазку призм при помощи

минеральной смазки К-17 или аналогичной для дальнейшего хранения.

7.4. В процессе эксплуатации рабочая поверхность призм

изнашивается и становится неплоской. Выравнивание поверхности

призм необходимо выполнить шлифовкой и полировкой с обильным

использованием смазочно-охлаждающей жидкости, т.к. термическое

воздействие, возникающее при обработке поверхности призм, может

привести к деформации.
