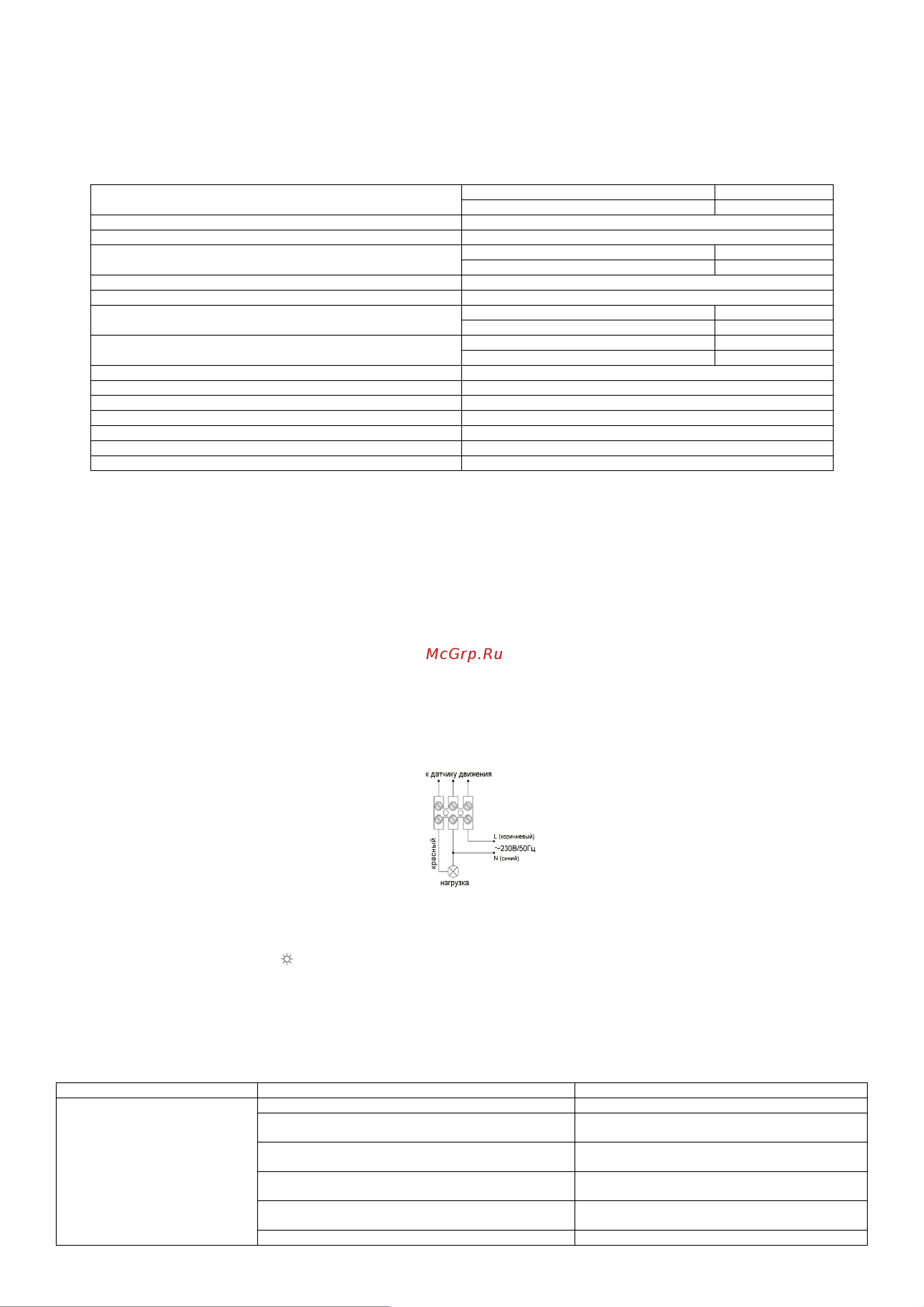

ДАТЧИК ДВИЖЕНИЯ И ОСВЕЩЕННОСТИ, ТМ «FERON», СЕРИЯ: SEN
ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ МОДЕЛЬ SEN16
Инструкция по эксплуатации и технический паспорт
1. Назначение изделия:
1.1 Инфракрасный датчик движения SEN16 предназначен для коммутации цепей переменного тока с номинальным напряжением 230В и
частотой 50Гц.
1.2 Датчик работает как с активной, так и с активно-индуктивной нагрузкой.
1.3 Датчик устанавливается на поверхность из нормально воспламеняемого материала.
2. Технические характеристики*
Угол обнаружения
Горизонтальная плоскость 120°
Вертикальная плоскость 360°
Расстояние обнаружения 8 м (макс. при 24°С)
Рабочее напряжение 220-240В/50Гц
Нагрузка
Активная 1200Вт
Индуктивная 300Вт
Температура окр. среды От – 20°С до +40°С
влажность <93%
Временная задержка
Минимальная 10с.±3с.
Максимальная 7мин. ±2мин.
Потребляемая мощность
Рабочий режим 0,9 Вт
Режим ожидания 0,5 Вт
Освещенность 10лк-2000лк
Высота установки 2-4м
Скорость обнаружения 0,6м/с – 1,5м/с
Степень защиты от пыли и влаги IP20
Климатическое исполнение УХЛ4
Материал корпуса ABS
Цвет корпуса белый
*представленные в данном руководстве технические характеристики могут незначительно отличаться, производитель имеет
право вносить изменения в конструкцию продукта без предварительного уведомления (см. на упаковке)
3. Комплектность
-Датчик
-Коробка
-Инструкция
4. Описание работы прибора
4.1 При появлении какого-либо движения в зоне чувствительности датчика, происходит считывание текущего уровня освещенности. Если
уровень освещенности ниже заданного порога, датчик срабатывает и коммутирует осветительный прибор с сетью.
4.2 Прибор может работать и днем, и ночью в зависимости от установленного порога срабатывания датчика. Прибор работает при
освещении менее 10Лк, если повернуть регулятор «LUX» на режим «НОЧЬ» (обозначается значком месяца), и до 2000Лк, если
установить режим «ДЕНЬ» (значок солнце)
4.3 При подключении электропитания индикаторный светодиод загорается зеленым светом, при получении датчиком сигналов –
красным.
4.4 Выдержка времени может быть установлена по желанию пользователя. Поворачивайте регулятор по часовой стрелке: режим
«–»10с.3с. до «+»7мин2мин.
5. Монтаж, подключение:
5.1 Извлеките датчик из коробки и произведите его внешний осмотр.
5.2 Обесточьте и подготовьте к подключению кабель питающей сети. Подведите питающий кабель к месту установки датчика.
5.3 Подключите сетевые провода и провода от нагрузки согласно схеме:
5.4 Смонтируйте датчик на монтажной поверхности. Для этого прикрутите основание датчика к монтажной поверхности при помощи
саморезов.
6. Настройка датчика
6.1 Поверните регулятор TIME (ВРЕМЯ) до минимума (–) положение против часовой стрелки. Поверните регулятор LUX
(ОСВЕЩЕННОСТЬ) в положение по часовой стрелки (+).
6.2 Включите напряжение питания, произойдёт коммутация нагрузки, при отсутствии движения вокруг датчика через 10 секунд цепь
нагрузки разомкнется.
Внимание!!!
Не устанавливайте датчик вблизи приборов отопления или кондиционеров.
Все работы должен производить квалифицированный электрик.
Запрещается во избежание несчастных случаев производить ремонт, чистку датчика без отключения напряжения в линии
питания.
7. Возможные неисправности:
Вид неисправности Причины неисправности Меры по устранению
Подключенные приборы не
работают
Отсутствие напряжения в сети Включите напряжение
Неисправны подключенные приборы
Проверить подключенные приборы и удалить
неисправные
Неправильно настроена пороговая освещенность
срабатывания
Проведите настройку при помощи регулятора
LUX
Окно датчика закрыто или повернуто в
неправильную сторону
Устраните преграду
Неправильно настроено время задержки
Проведите настройку при помощи регулятора
TIME
Неправильная высота установки датчика Установите датчик правильно
