Насосы повысительные SANEXT SX
8. Устройство

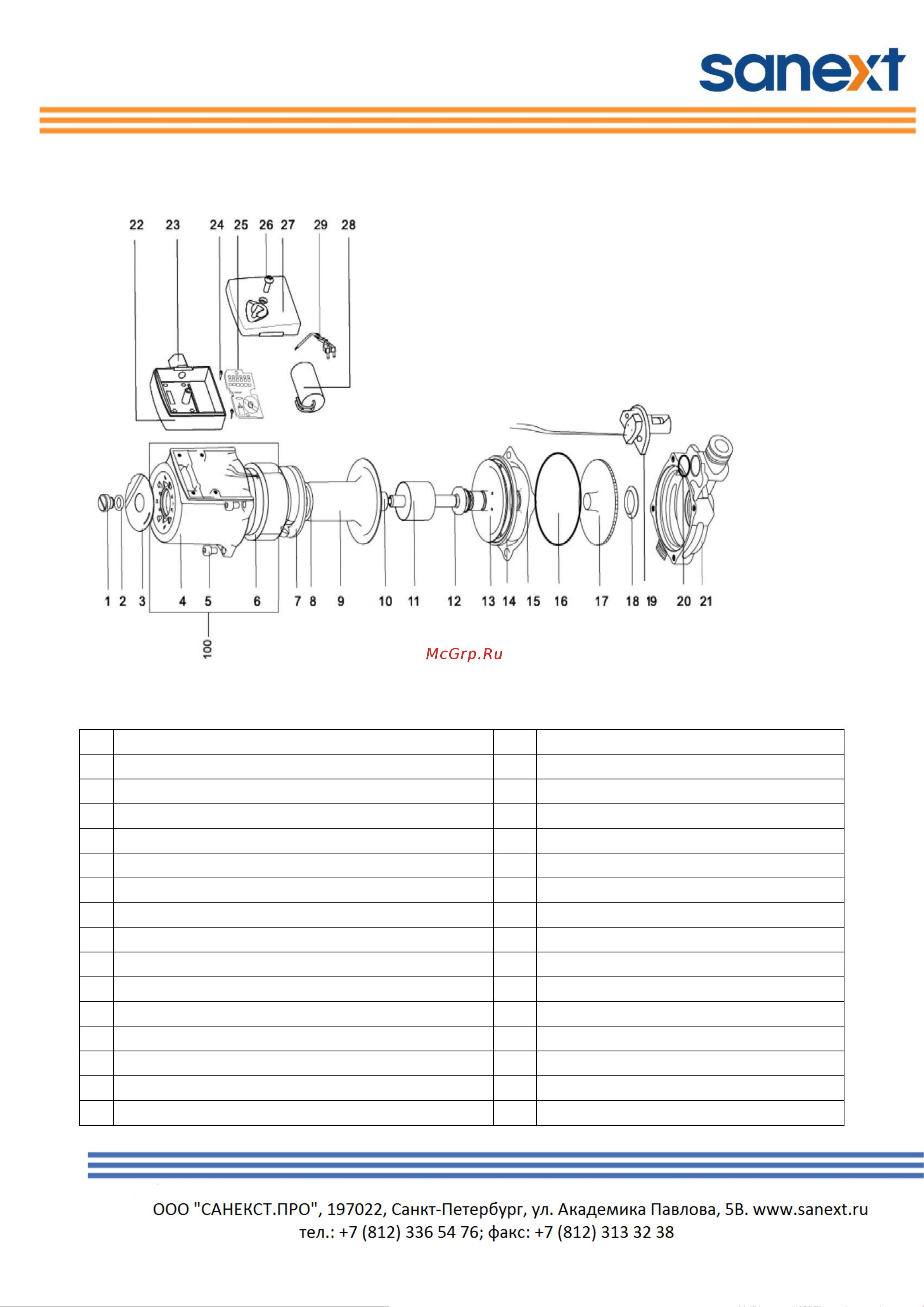

Рисунок 3 – Схема насоса
Таблица 6 – Обозначение
№
Наименование
№
Наименование
1
Болт
16
Уплотнительное кольцо
2
Уплотнительное кольцо
17
Рабочее колесо
3
Шильда
18
Впускное кольцо
4
Корпус насоса
19
Датчик протока
5
Болт
20
Уплотнительное кольцо
6
Статор с обмоткой
21
Улитка насоса
7
Защитная крышка
22
Клеммная коробка
8
Уплотнение
23
Защита кабеля
9
Стакан ротора
24
Болт
10
Керамический подшипник
25
Плата подключения
11
Ротор
26
Болт
12
Роторное кольцо
27
Крышка клеммной коробки
13
Пластина подшипника
28
Конденсатор
14
Уплотнительное кольцо
29
Кабель с вилкой
15
Кольцо
100
Статор в сборе
