Извещатель пожарный тепловой точечный максимальный

ИП114-50 с внешним выносным световым индикатором ИВС-3

ПАШК.425212.135 ТУ

ПАСПОРТ

Сертификат соответствия

RU С-RU.ПБ65.В.00025/19 с 17.09.2019г. по 16.09.2022г.

Назначение изделия

● Извещатели пожарные тепловые точечные максимальные ИП114-50 классов А1, А2, АЗ, В, С, D, Е, F, G с внешним

выносным световым индикатором (ИВС-3) предназначены для круглосуточной работы с целью обнаружения пожара,

сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.

● Извещатели ИП114-50 классов А1, А2, АЗ, В, С, D, Е, F, G (далее ИП114-50) выдают информацию о пожаре в шлейф

пожарной или охранно-пожарной сигнализации приборов приемно-контрольных (далее ППК) с величиной тока короткого

замыкания не более 20 мА.

● Извещатели ИП114-50 с ИВС-3 сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения

температуры окружающей среды. Возврат в исходное состояние осуществляется кратковременным отключением

напряжения питания шлейфа на время 2 с.

Основные технические характеристики

Извещатели выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

Условия эксплуатации: температура окружающей среды указана в таблице 1, относительная влажность не более 93% при

температуре 40°С. Извещатели не являются источниками каких-либо помех по отношению к аналогичным извещателям,

извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре. Масса извещателей не более

25 гр. Масса индикатора ИВС-3 не более 20гр.

Извещатели соответствуют требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000 и имеют температуру

срабатывания указанную в таблице1. Степень защиты извещателей, обеспечиваемая оболочкой соответствует IP20 по

ГОСТ 14254-2015. Степень защиты ИВС-3, обеспечиваемая оболочкой соответствует IP41 по ГОСТ 14254-2015.

Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

● ИП 114-50 Переходное электрическое сопротивление замкнутых контактов извещателя не более 2 Ом.

Максимальная коммутируемая мощность извещателя не более 1,5 Вт в диапазоне коммутируемого напряжения от 9

до 30 В. Диапазон коммутируемого тока извещателя от 0,001 до 0,05 А. Средний срок службы извещателей не менее

10 лет.

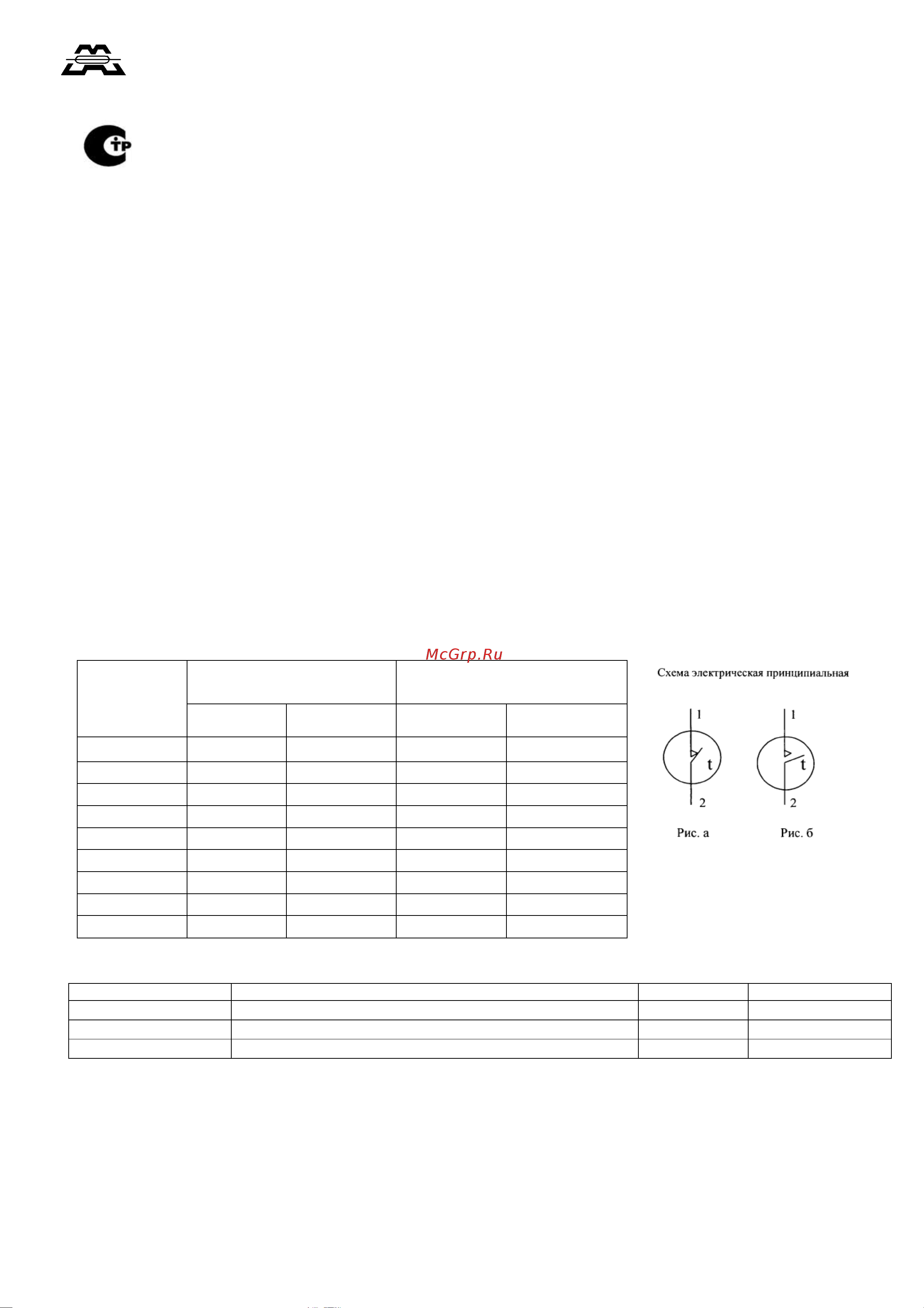

Рис.а

–

нормально-замкнутые контакты

(на корпусе извещателя ●)

Рис.б – нормально-разомкнутые контакты

(на корпусе извещателя ●●)

Комплектность

3.1. Комплект поставки извещателя должен соответствовать указанному в таблице

Обозначение Наименование Кол-во шт. Примечание

ПАШК.425212.135 ТУ

Извещатель пожарный тепловой

ИП114-50

1шт

Индикатор выносной световой

ИВС-3*

1шт

ПАШК.425212.135 ПС

Извещатель пожарный тепловой

ИП114-50

Паспорт

на упаковку

(По согласованию с заказчиком допускается поставка извещателей ИП114-50 без выносного индикатора ИВС-3).

4.Устройство и принцип работы

Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки.

Внутри корпуса установлен термочувствительный элемент, подключенный к клеммнику, так же служащему для подключения

извещателя к внешнему выносному световому индикатору ИВС-3.

Схема включения ИП114-50 к индикатору ИВС-3 и ПКП показана на рис.1.

В основании извещателя имеются два отверстия для крепления при установке на объекте. На рисунке 2 приведены габаритные и

крепежные размеры извещателя.

Класс

извещателя

Температура среды,

С Температура

срабатывания,

условно

нормальная

максимальная

нормальная

минимальная максимальная

A1 25 50 54 65

A2 25 50 54 70

A3 35 60 64 76

B 40 65 69 85

C 55 80 84 100

D 70 95 99 115

E 85 110 114 130

F 100 125 129 145

G 115 140 144 160
