ТЕХНИЧЕСКИЙ ПАСПОРТ

1. Назначениеиобластьприменения

Клапан предохранительный регулируемый Uni-Fitt используeтся для защиты паровых и

водогрейных котлов и трубопроводов от превышения давления.

В качестве теплоносителя может использоваться вода, водяной пар или незамерзающие

жидкости, предназначенные для использования в системах отопления.

Параметры эксплуатации указаны в разделе 2.

2. Техническиехарактеристикииконструкция

Характеристика Значение

Номинальное давление, бар 16

Давление настройки, бар 0 ÷ 16

Давление срабатывания, бар Рнастр. + 10%

Давление закрытия, бар Рнастр. - 10%

Диапазон рабочих температур, °С -10 ÷ +180

Номинальный диаметр 1/2” 3/4” 1” 1 1/4” 1 1/2” 2”

Диаметр седла (сбросного отверстия), мм 13,00 19,00 25,70 31,00 38,00 48,00

Площадь седла (сбросного отверстия), см

1,33 2,83 5,18 7,54 11,34 18,09

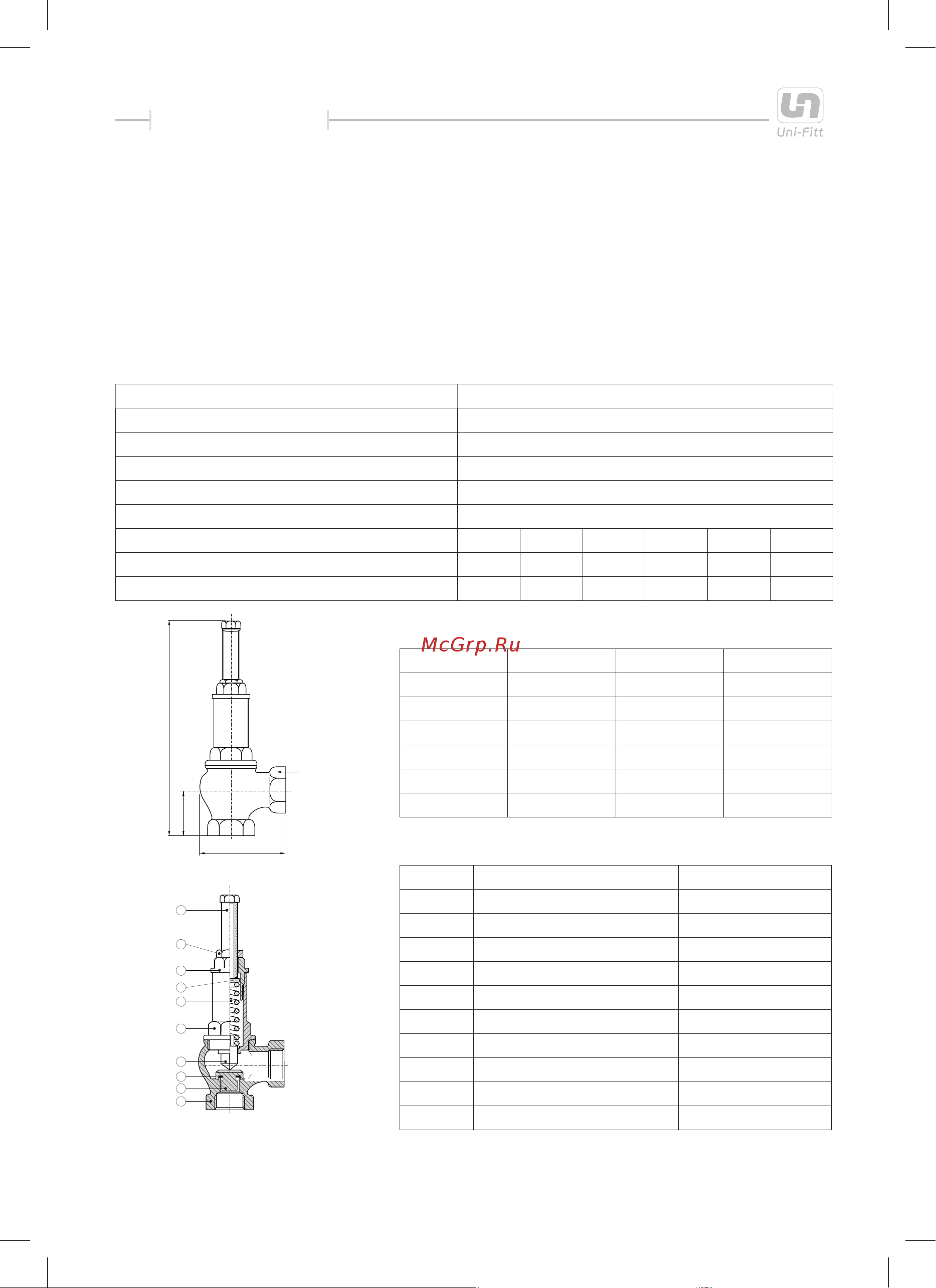

Размеры

R A, мм B, мм Вес, гр

1/2” 76 36 350

3/4” 90 39 600

1” 98 47 900

1 1/4” 125 56 1400

1 1/2” 140 63 1830

2” 150 75 2900

Конструкция

Позиция Наименование детали Материал

1 Регулировочный винт Латунь

2 Контргайка Латунь

3 Крышка Латунь

4 Рабочая пружина Нержавеющая сталь

5 Толкатель Латунь

6 Опора пружины Латунь

7 Корпус регулятора Латунь

8 Золотник Латунь

9 Корпус клапана Латунь

10* Прокладка PTFE

* - клапан серия PRO

ключ
