Порядок сборки

1. Выровнять поверхность выбранного для установки участка, так чтобы

высота неровностей была не более 50 мм.

2. Повесить крепления-спайдер «Х-образные» Поз.6 (рис 2) на трубу

40х20 арок Поз.2 с помощью болтов и гаек Поз.8,9. КРЕПЛЕНИЯ НЕ

ЗАТЯГИВАТЬ.

3. Собрать каркас без торцов с установив перемычки Поз.3 в крепления-

спайдер (рис 2) КРЕПЛЕНИЯ ЗАТЯНУТЬ.

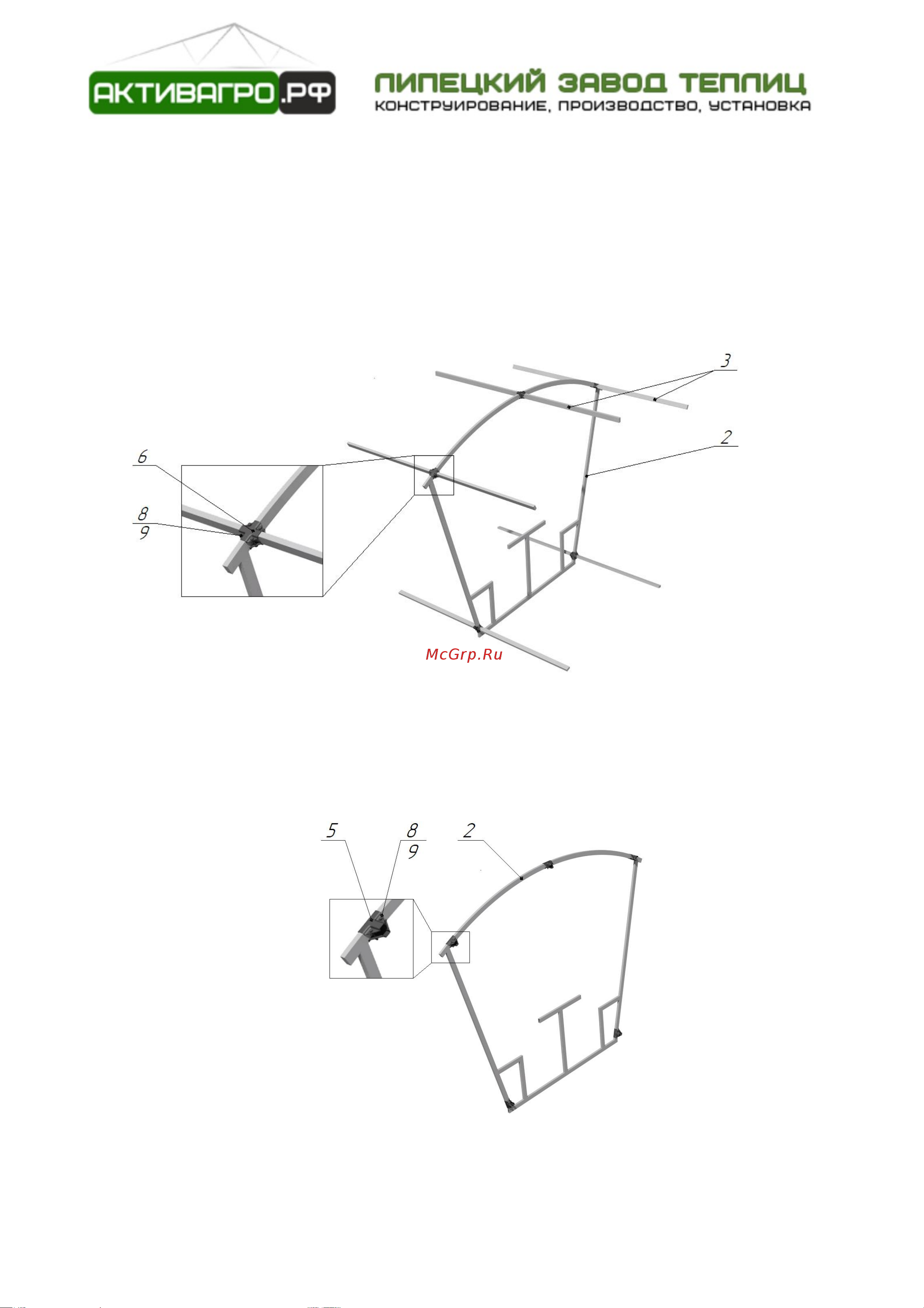

Рис.2 Сборка внутреннего каркаса

4. Закрепить на торцевые арки Поз.2 крепление-спайдер «Т-образный»

Поз.5 с помощью болтов Поз.8 и гаек Поз.9. Гайки НЕ ЗАТЯГИВАТЬ (рис.3).

Рис.3 Монтаж крепления-спайдер «Т-образного»
