Характеристики оборудования
Окружающая
среда
Окружающая температура
-10°C… + 40°C (без обледенения)
Влажность воздуха
Макс. 95% (без конденсата)
Высота над уровнем моря
Ниже 1000 м
Вибрация
Макс. 0,5 g
Конструкция
Охлаждение
Воздушное охлаждение естественное или прину-
дительное
Класс защиты
IP65 - IPD до 4 кВт; IP54 - IPD 5,5-110 кВт;
IP54 - IPD-VR
Установка
Место монтажа
На стену / монтажную панель
Вход
Номинальное напряжение
и частота
Однофазное, 220В, 50/60 Гц
Трехфазное, 380В, 50/60 Гц
Допустимый диапазон
напряжения
Однофазное: 170-240В
Трехфазное: 330~440В
Выход
Напряжение
Трехфазное, 220: 0~220В,
Трехфазное, 380: 0~380В,
Дисплей
Четырёхразрядный экранный дисплей, индикаторное световое табло
Последовательность настройки.
1 Подсоединить электродвигатель к клеммам «U», «V» и «W» преобразователя.
2 Соединить цепи заземления двигателя и клеммы защитного заземления сети «Е».
Соединить клемму преобразователя Е ( ) с шиной защитного заземления сети.
3 Подключить шины сети через автоматический выключатель к клеммам «R/L1», «S/L2» и
«T/L3».
Категорически запрещается подсоединять питаю-
щее напряжение к выходным клеммам U V W.
4 Для настройки параметров преобразователя частоты использовать инструкцию по экс-
плуатации INNOVERT IPD.

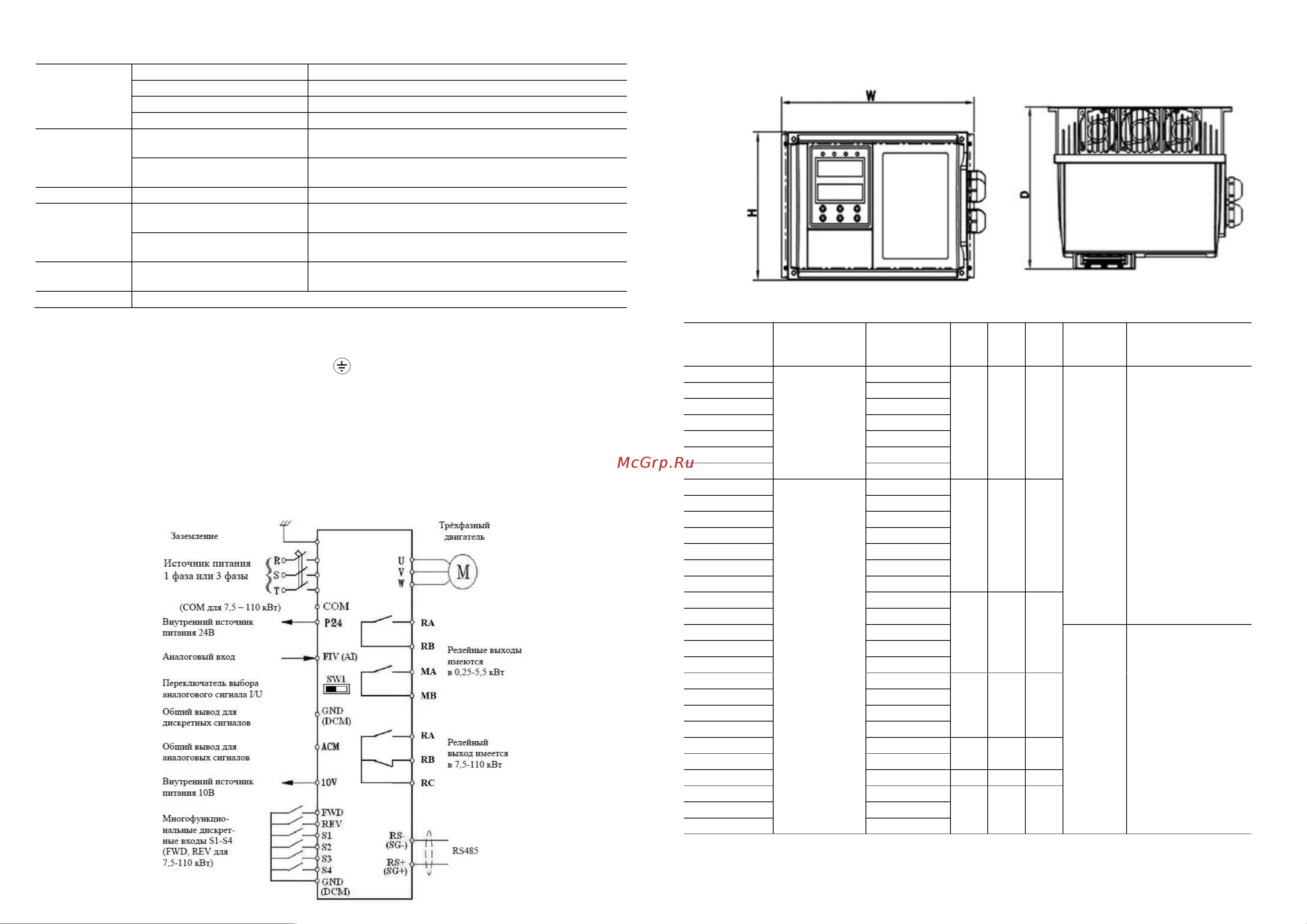

Схема соединений.
Габаритные и установочные размеры, мм
Модель
Напряжение
питания, В
Мощность,
кВт
W
H
D
Класс защиты
корпуса преоб-
разователя
IPD251P21B
220
0,25
188
122
134
IP65
IPD401P21B
0,4
IPD551P21B
0,55
IPD751P21B
0,75
IPD112P21B
1,1
IPD152P21B
1,5
IPD222P21B
2,2
IPD401P43B
380
0,4
188
122
134
IPD551P43B
0,55
IPD751P43B
0,75
IPD112P43B
1,1
IPD152P43B
1,5
IPD222P43B
2,2
IPD302P43B
3,0
IPD372P43B
3,7
235
154
179
IPD402P43B
4,0
IPD552P43B
5,5
IP54
IPD752P43B
7,5
IPD113P43B
11,0
IPD153P43B
15,0
236
300
204
IPD183P43B
18,5
IPD223P43B
22,0
IPD303P43B
30,0
IPD373P43B
37,0
236
400
231
IPD453P43B
45,0
IPD553P43B
55,0
300
482
278
IPD753P43B
75,0
400
560
275
IPD903P43B
90,0
IPD114P43B
110,0
