Глава 4 Электромонтаж

Схема подключения преобразователя частоты (ПЧ) включает в себя два контура: ос-

новной силовой и управляющий.

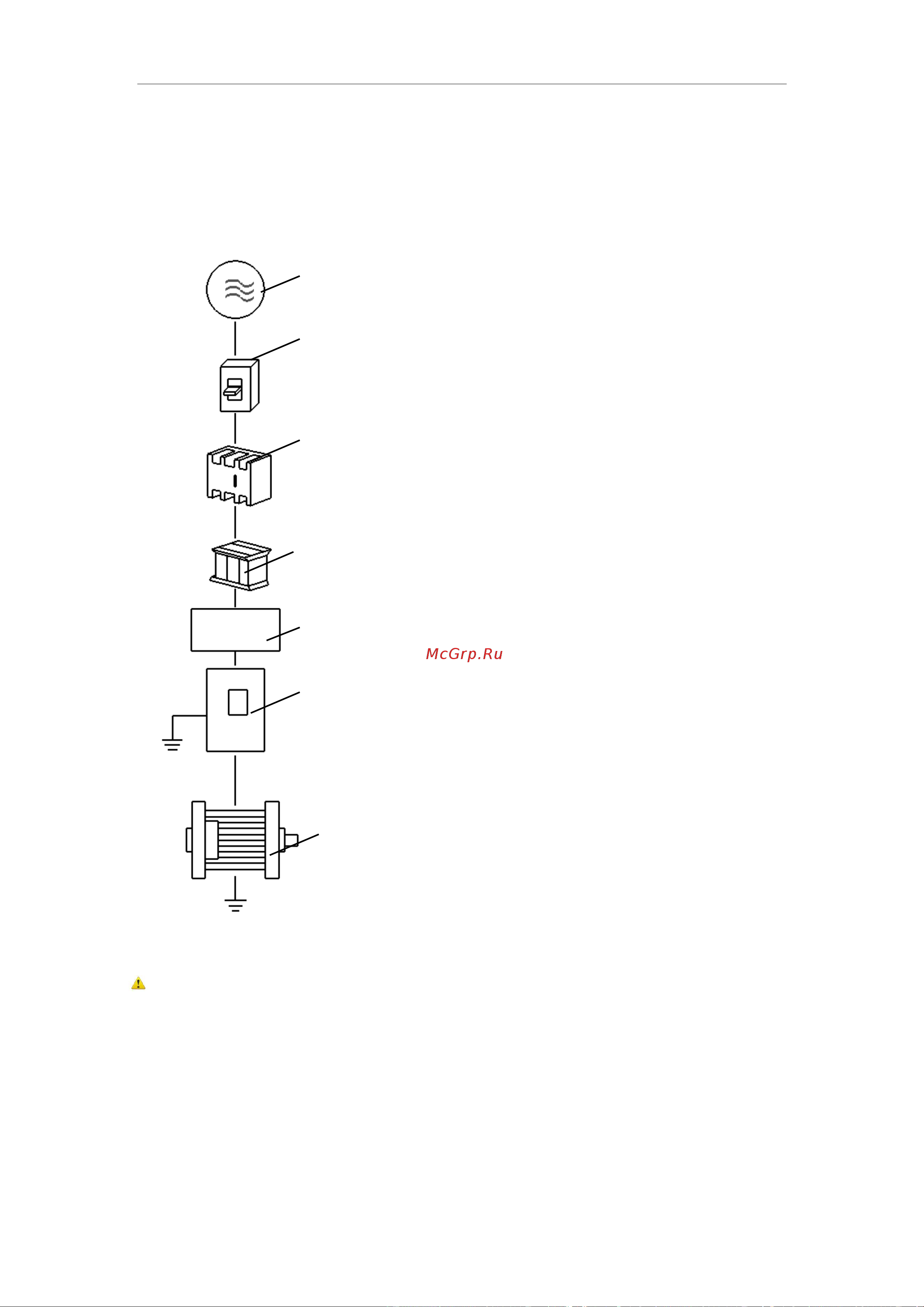

4-1 Схема электромонтажа основного силового контура

ЗАПРЕЩАЕТСЯ подключение проводов питания преобразователя к

клеммам U, V и W.

Источник питания: должен отвечать требованиям к источнику

питания для данного ПЧ.

Автоматический выключатель

При подаче питания на ПЧ через него может протекать большой ток,

поэтому необходимо использовать соответствующий автоматический

выключатель.

Пускатель: электромагнитный пускатель; не допускается его использова-

ние для частого включения и выключения ПЧ (между выключением и по-

следующим включением перерыв не менее 3 мин.). В противном случае,

возможен преждевременный выход ПЧ из строя.

Дроссель переменного тока: защита ПЧ с помощью подавления выплесков

напряжения питания, подавления высших гармоник входного тока.

ЭМС-фильтр других категорий (С1, С3)

Преобразователь частоты

Двигатель

Заземление
