Глава 4 Электромонтаж

4-1-2 Замечания по подключению проводов основного силового контура

(1) Технические характеристики цепей подключения должны отвечать Правилам

устройства электрических установок (ПУЭ);

(2) Запрещается подключать источник переменного напряжения к выходным клеммам

(U, V, W) и клеммам B1 и B2 ПЧ, при таком подключении преобразователь выйдет из строя.

(3) Используйте изолированный экранированный кабель, подсоедините оба конца экра-

нирующей оплетки к заземлению.

(4) ПЧ необходимо заземлить отдельным проводом: запрещается использовать общее

заземление со сварочным аппаратом, двигателем большой мощности.

(5) Используйте отдельный провод для подсоединения вывода заземления преобразова-

теля к заземлению (его полное сопротивление не должно превышать 10 Ом).

(6) Используйте заземляющий провод желто-зеленого цвета, его длина должна быть, как

можно короче.

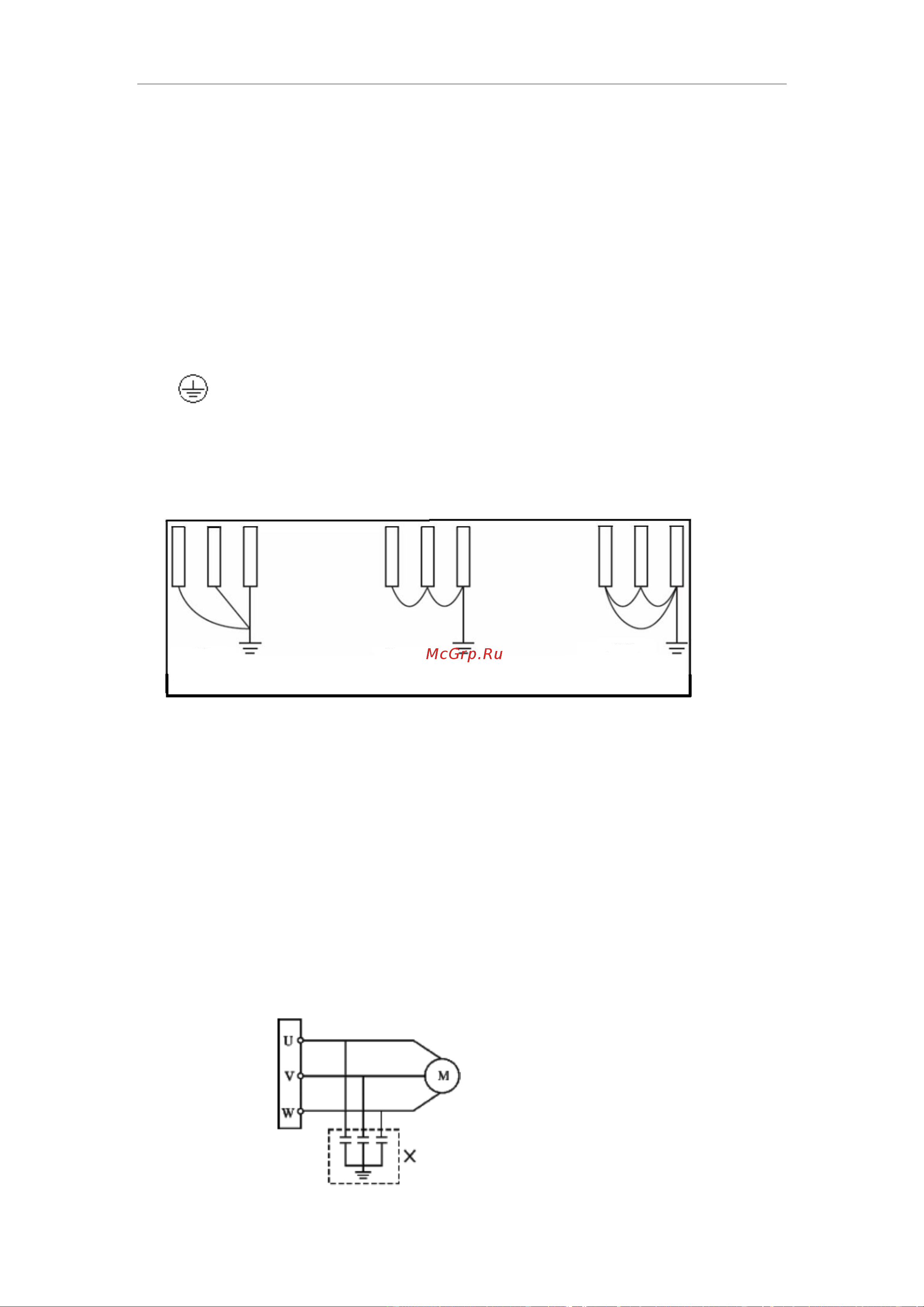

(7) В случае заземления нескольких ПЧ вместе обратите внимание на то, чтобы отсут-

ствовали замкнутые контуры в цепи заземления (см. рис. ниже):

(8) Силовой кабель и управляющие провода должны быть размещены отдельно; парал-

лельные провода должны быть разнесены не менее, чем на 100 мм, пересечение проводов

должно происходить под прямым углом. Запрещается размещать управляющие провода и

силовой кабель в одном кожухе во избежание помех.

(9) В общем случае, расстояние между двигателем и ПЧ не должно превышать 30 м, в

противном случае будут возникать импульсные токи, обусловленные паразитной емкостью

кабеля, которые могут вызвать срабатывание защиты от перегрузки по току, сбой в работе

ПЧ, неправильную работу оборудования, выход преобразователя из строя. Максимальное

расстояние между двигателем и ПЧ не должно превышать 100 м. В данном случае необхо-

димо между ПЧ и двигателем включить дроссель, уменьшить несущую частоту.

(10) Нельзя подсоединять сглаживающие конденсаторы или иной блок с емкостным со-

противлением (например, фильтр радиопомех) к выходным клеммам (U, V, W).

Преобразователь

частоты

Двигатель

Запрещается подсоединять сглаживающие конденсаторы или

иной блок с емкостным сопротивлением к выходным клеммам

Правильно Правильно Не правильно
