Глава 4 Электромонтаж

4-1-4 Клеммы основного силового контура и их описание

Описание клемм основного контура

Клемма

Описание

Вывод заземления

R, S, T

(L1, L2, L3)

Входные клеммы для подсоединения источника питания (при однофазном питании ис-

пользуются клеммы R/L1 и S/L2).

U, V, W

Подсоединение трехфазного асинхронного двигателя переменного тока

4-2 Управляющие клеммы

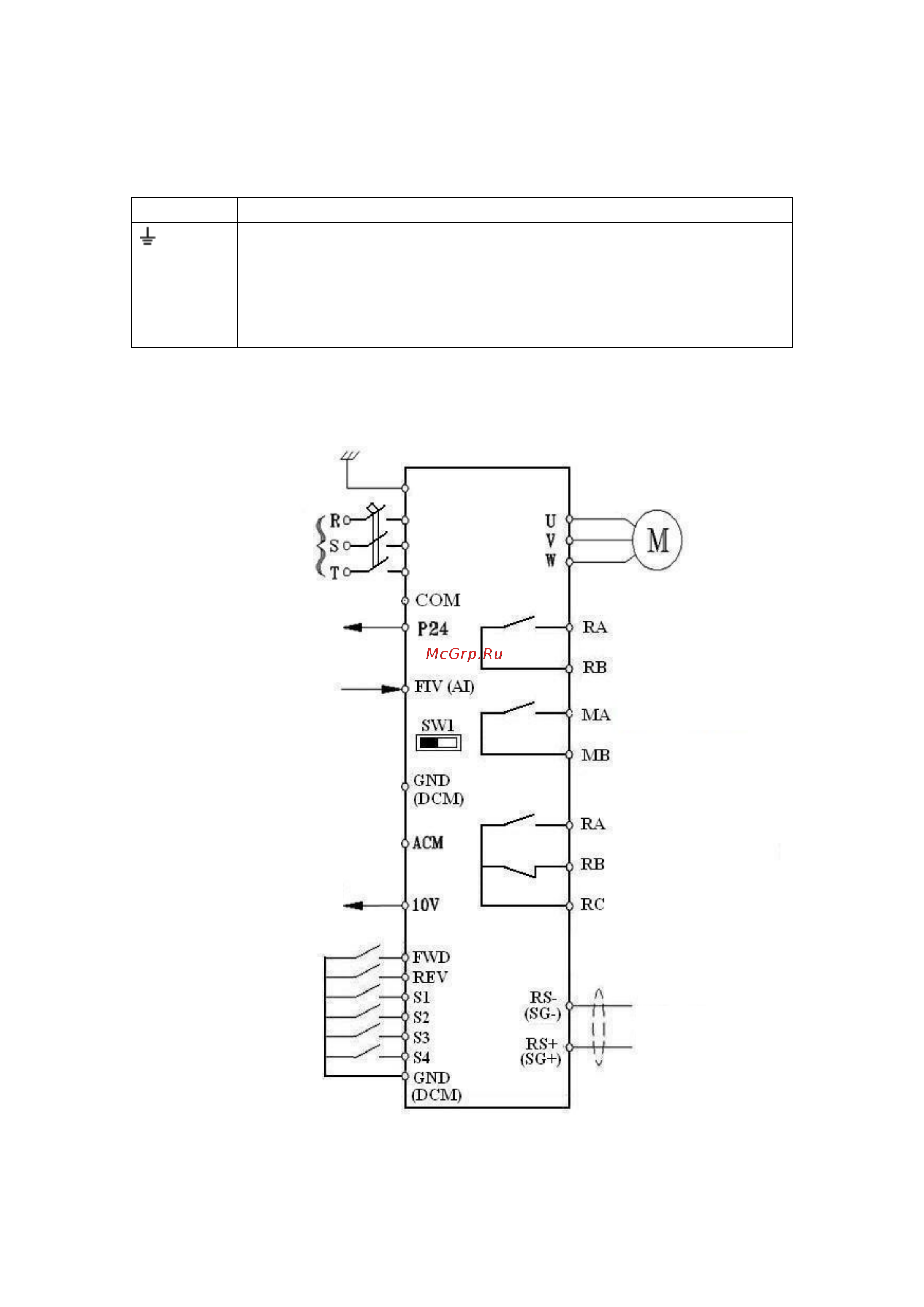

4-2-1 Основная схема соединений

Релейный

выход имеется

в 7,5-110 кВт

Многофункцио-

нальные дискретные

входы S1-S4

(FWD, REV для

7,5-110 кВт)

Трёхфазный

двигатель

Релейные

выходы имеются

в 0,75-5,5 кВт

(COM для 7,5-110 кВт)

Внутренний источник

питания 10В

Общий вывод для

аналоговых сигналов

Общий вывод для

дискретных сигналов

Переключатель выбора

аналогового сигнала I/U

Внутренний источник

питания 24В

Аналоговый вход

Источник питания

1 фаза или 3 фазы

Заземление

RS485
