Глава 7 Описание функциональных параметров

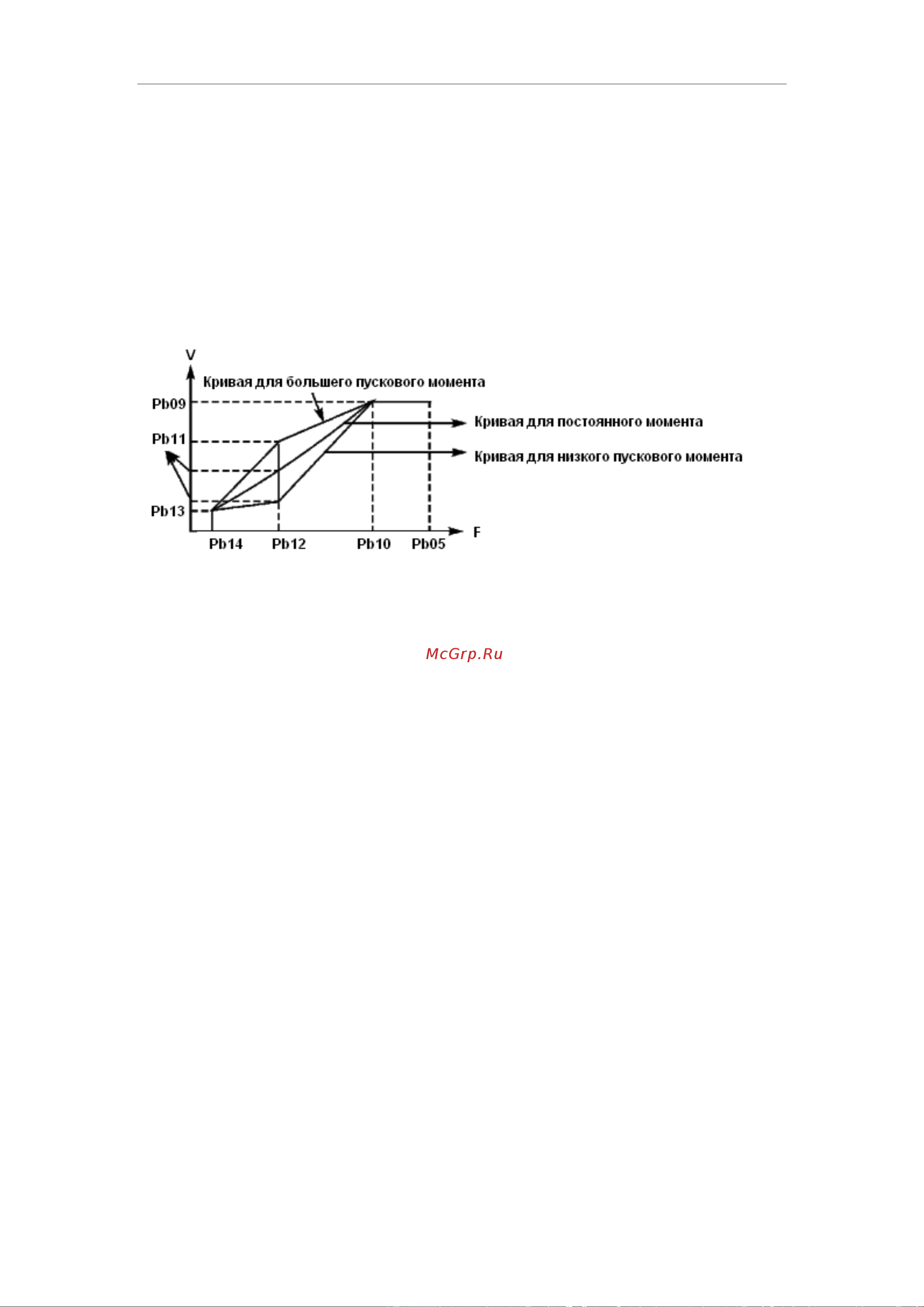

Форма V/F-кривой ПЧ задается с помощью группы параметров Pb09- Pb14. Различной

нагрузке соответствуют различные V/F-кривые.

Кривая для постоянного момента: устанавливается в случае нагрузки с постоянным момен-

том. Выходное напряжение и выходная частота связаны линейной зависимостью.

Кривая для малого пускового момента: устанавливается для «легкой» нагрузки (вентилятор,

насос). Нагрузка мала при пуске и при увеличении скорости вращения растет.

Кривая для большого пускового момента: применяется для механизмов с большим пуско-

вым моментом. После пуска и разгона нагрузка быстро уменьшается до постоянной вели-

чины.

Pb09: V/F-кривая: максимальное напряжение. Максимальное напряжение должно быть

установлено в соответствии с моделью двигателя. В большинстве случаев это номинальное

напряжение двигателя, но когда двигатель находится в пределах 30 м от ПЧ, следует уста-

новить немного большее значение.

Pb10: V/F -кривая: опорная частота

Опорная частота должна быть задана в соответствии с номинальной рабочей частотой дви-

гателя. Во избежание повреждений двигателя не следует изменять опорную частоту.

Pb11: V/F -кривая: промежуточное напряжение

Установите промежуточное напряжение в соответствии с нагрузкой. Неправильная уста-

новка может быть причиной сверхтока в двигателе, недостаточной величины выходного

момента или срабатывания защиты ПЧ. Увеличение значения параметра Pb11 приводит к

увеличению выходного момента и, в то же время, к увеличению выходного тока преобразо-

вателя, поэтому при изменении значения параметра Pb11 следите за величиной выходного

тока. Требования к настройке: ПЧ запускается, величина тока во время запуска должна

находиться в допустимом диапазоне как для ПЧ, так и для двигателя. Запрещается резко

увеличивать значение данного параметра, в противном случае сработает защита или про-

изойдет сбой в работе ПЧ.
