Инструкция по эксплуатации преобразователя частоты серии IPD

Примечание: Pd00=2, минимальное входное напряжение на входе FIV: 2 В (сигнал с

напряжением ниже 2 В считается равным нулю);

Pd01=10 максимальное входное напряжение на входе FIV/AI: 10 В (сигнал с напря-

жением выше 10 В считается равным 10 В);

Pd10=50 Частота, соответствующая наименьшему аналоговому сигналу: 50 Гц;

Pd11=1 Направление вращения, соответствующее наименьшему аналоговому сигналу:

1 (вращение назад);

Pd12=50 Частота, соответствующая наибольшему аналоговому сигналу: 50 Гц;

Pd13=0 Направление вращения, соответствующее наибольшему аналоговому сигналу:

0 (вращение вперед);

Pd14=1 Реверсивное движение разрешено.

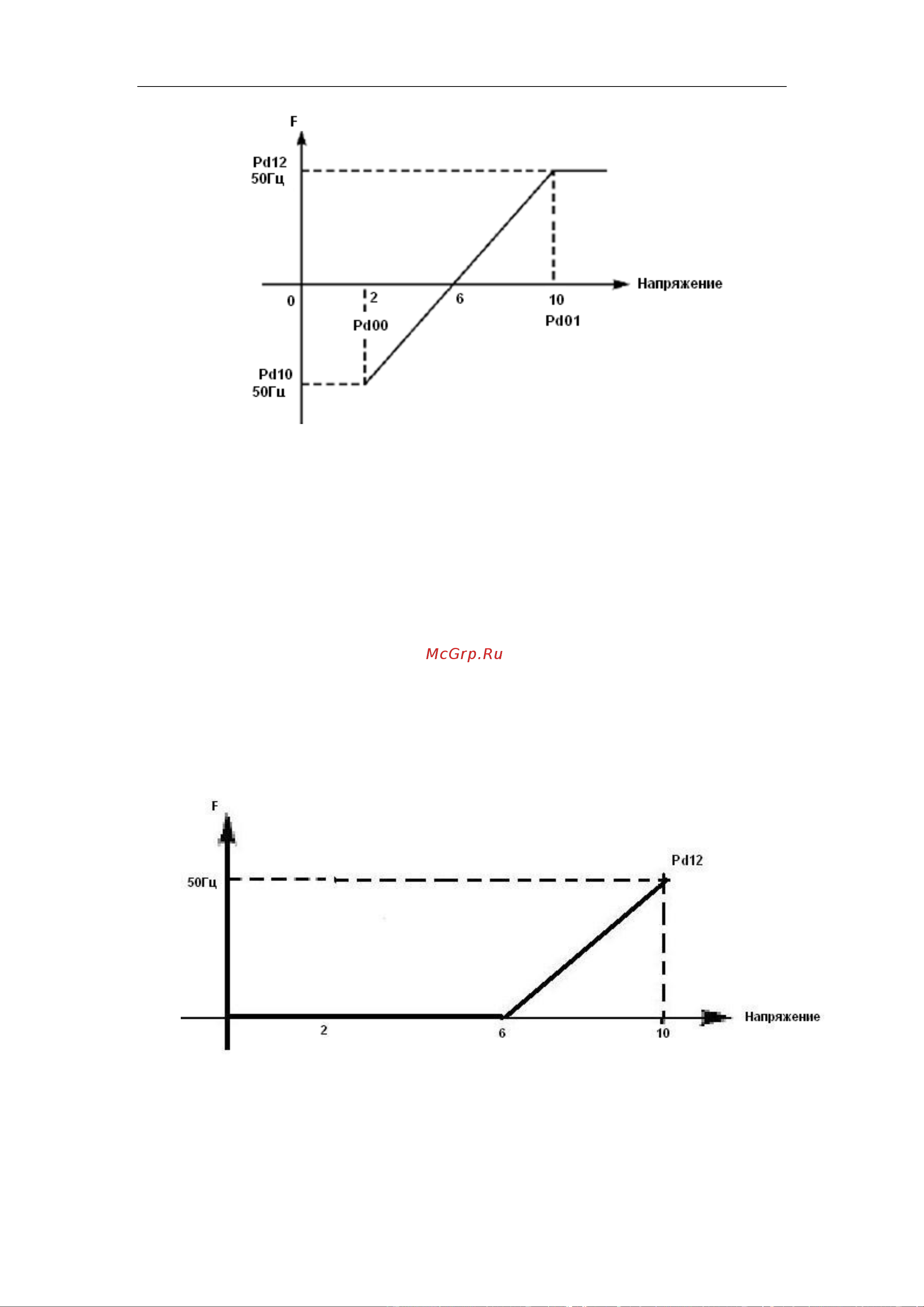

В случае если Pd14=0, то зависимость заданной частоты от входного напряжения бу-

дет выглядеть следующим образом:

Пример 2: управляющее устройство подает сигнал 4-20 мА, и управляет работой ПЧ.

Рабочая частота 100-0 Гц.
