Глава 7 Описание функциональных параметров

2: Выбор значения FIV/AI положение SW1 в I

Заданное значение для PID-регулятора формируется с помощью тока на входе FIV/AI

PG03

Сигнал обратной связи PID-регулятора Заводское значение: 0

Диапазон

0-2

Шаг

Значение

0: Выбор входа FIV/AI в качестве входа для обратной связи

Параметр PG03 задает канал обратной связи PID-регулятора. PID-регулирование приме-

няется для управления температурой, давлением и т.д., сигнал обратной связи подается с

датчиков температуры, давления и т.д. Сигналы обратной связи, как правило, представ-

ляют из себя ток 4-20 мА или напряжение 0-10 В.

0: Выбор входа FIV/AI в качестве входа обратной связи

Сигнал обратной связи с датчика регулируемой величины подается на вход FIV/AI.

Для сигнала обратной связи (0-10В) переключатель в положение «V». Для сигнала 4-20мА

переключатель в положение «I», настроить Pd00=1, Pd01=5.

PG04

Численное значение задания для PID-регулятора Заводское значение: 0

Диапазон

0-100 %

Шаг

Численное значение задания PID-регулятора в % от величины соответствующей сигна-

лам 10В или 20 мА.

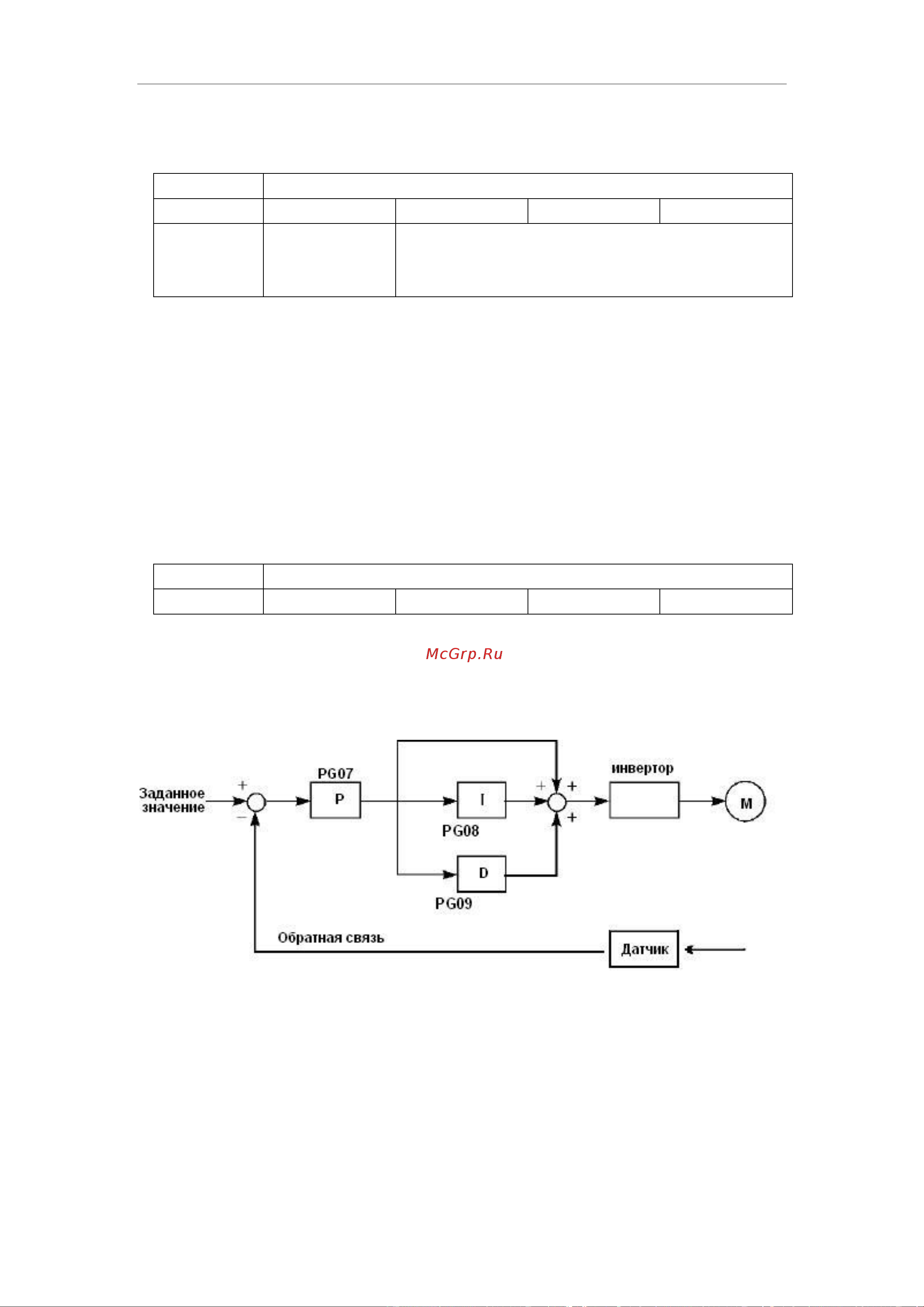

Замечания по использованию преобразователя в режиме PID-регулирования:

(1) Правильно выберите датчик, у которого выходным сигналом является ток 4-20 мА

или напряжение 0-10 В.

(2) Правильно установите заданное значение для PID-регулятора;

(3) Для устранения колебаний уменьшите пропорциональную компоненту (значение

P);

(4) Для устранения колебаний увеличьте постоянную времени интегральной компо-
