4-2-3 Замечания по монтажу управляющих цепей
(1) Управляющий кабель при монтаже должен быть размещен отдельно от кабелей ос-
новного силового контура, а также проводов, соединенных с выходными клеммами RA,
RC
(2) Для предотвращения помех используйте витые экранированные провода с сечением
0,5-0,75 мм
2
.
(3) Убедитесь, что выполнены установленные требования к использованию различных
клемм: напряжение питания, максимально допустимый ток.
(4) Используйте выходы реле RA, RC для последовательного соединения с нагрузкой:
лампочкой, обмоткой реле, зашунтированной диодом или варистором и т.п.

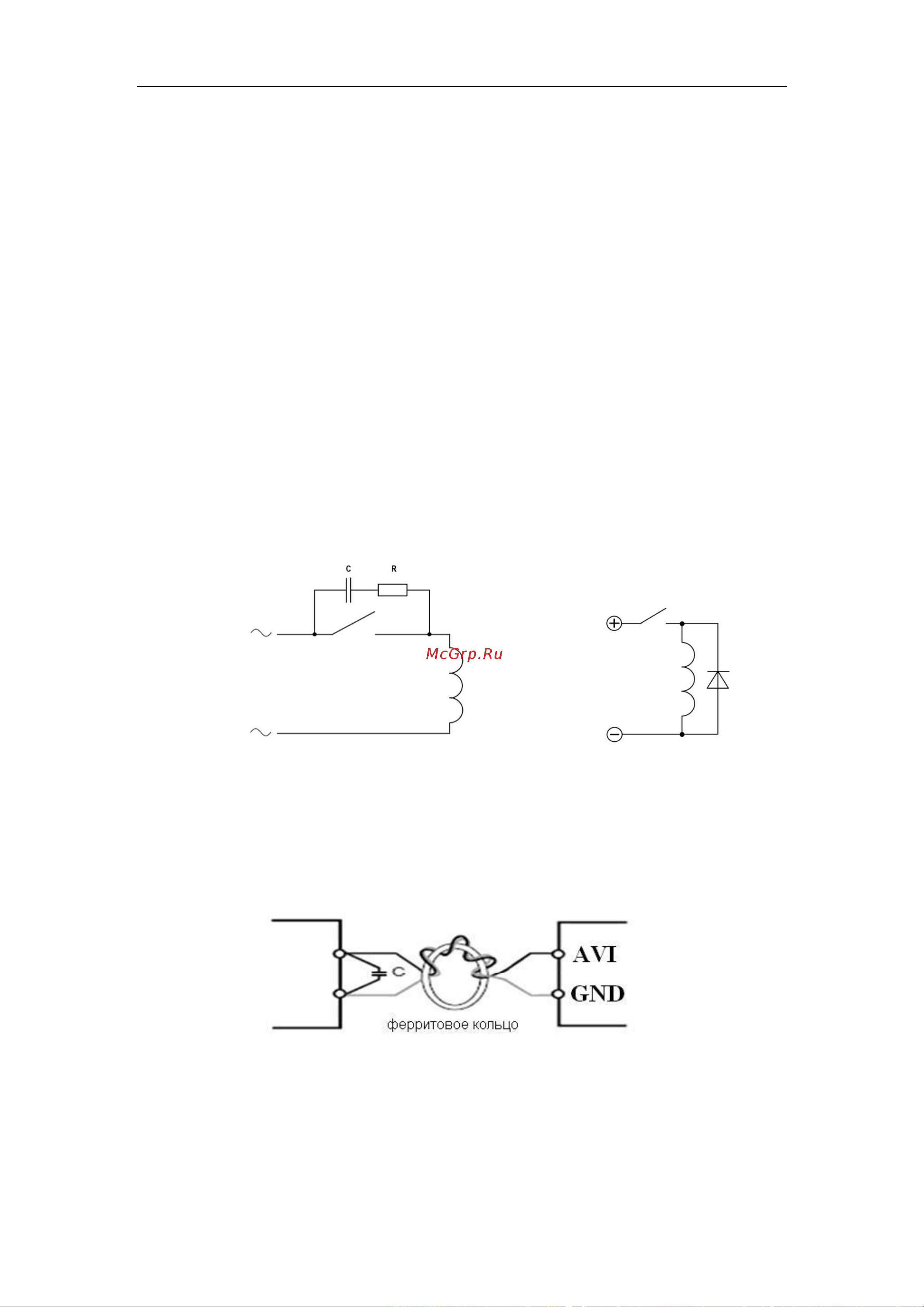

При подключении к реле индуктивной нагрузки с напряжением питания переменного
тока для защиты реле необходимо использовать RC-цепочку, подключенную параллельно
реле по схеме (А). При питании индуктивной нагрузки напряжением 230В, сопротивление
резистора 220 Ом и емкость конденсатора до 0.47 мкФ.
Если питание нагрузки осуществляется напряжением постоянного тока, необходим
быстродействующий шунтирующий диод (прямой ток не менее 1А), который включается в
цепь параллельно нагрузке по схеме (В).
(А) (В)
(5) Провода, подходящие к управляющим клеммам преобразователя должны иметь с
этими клеммами надежный контакт.
(6) После монтажа ещё раз удостоверьтесь в правильности всех соединений.
(7) Максимальная длина управляющих цепей 20 м.
(8) При сильных помехах возможно использование следующей схемы для подключения
аналоговых входов:
нагрузка
нагрузка
