Глава 7 Описание функциональных параметров

PG03

Сигнал обратной связи PID-регулятора Заводское значение: 0

Диапазон

0-2

Шаг

Значение

0: Выбор входа AVI в качестве входа для обратной связи:

 (0-10В) переключатель I/V в положение V;

 (4-20мА) переключатель I/V в положение I, Pd00=1,

Pd01=5.

Параметр PG03 задает канал обратной связи PID-регулятора. PID-регулирование приме-

няется для поддержания давления, сигнал обратной связи подается с датчика давления.

Сигналы обратной связи, как правило, представляют из себя ток 4-20 мА или напряжение

0-10 В.

PG04

Численное значение задания для PID-регулятора Заводское значение: 2,5

Диапазон

0-PG14 бар

Шаг

0,1

Численное значение задания PID-регулятора в барах. Не должно превышать макси-

мальный диапазон измерения датчиком.

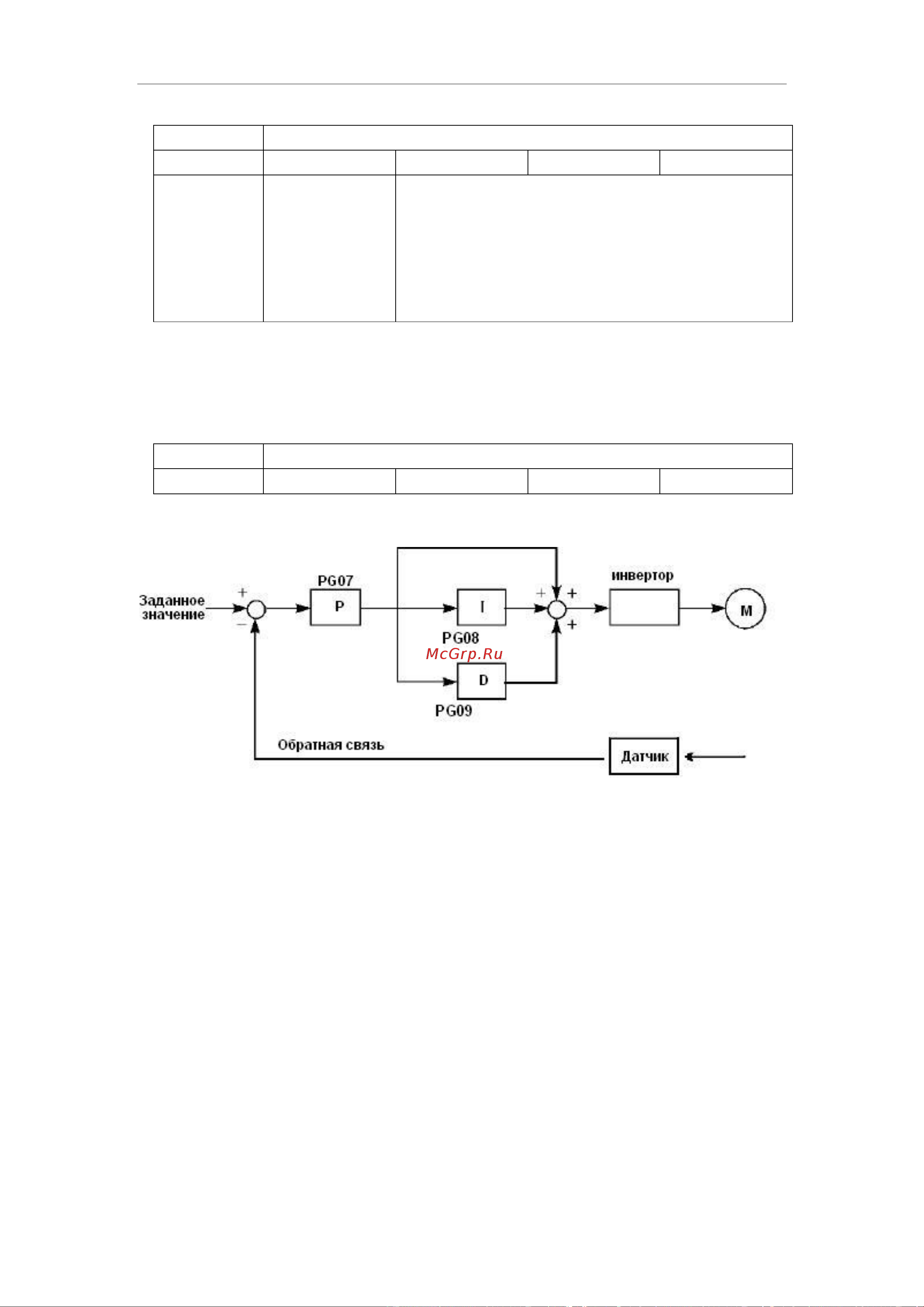

Замечания по использованию преобразователя в режиме PID-регулирования:

(1) Правильно выберите датчик, у которого выходным сигналом является ток 4-20 мА

или напряжение 0-10 В.

(2) Правильно установите заданное значение для PID-регулятора;

(3) Для устранения колебаний уменьшите пропорциональную компоненту (значение P);

(4) Для устранения колебаний увеличьте постоянную времени интегральной компоненты

(значение I);

(5) Для устранения колебаний уменьшите дифференциальную компоненту (значение D).

Как правило, значение D = 0.
