Инструкция по эксплуатации преобразователя частоты серии IDD mini PLUS

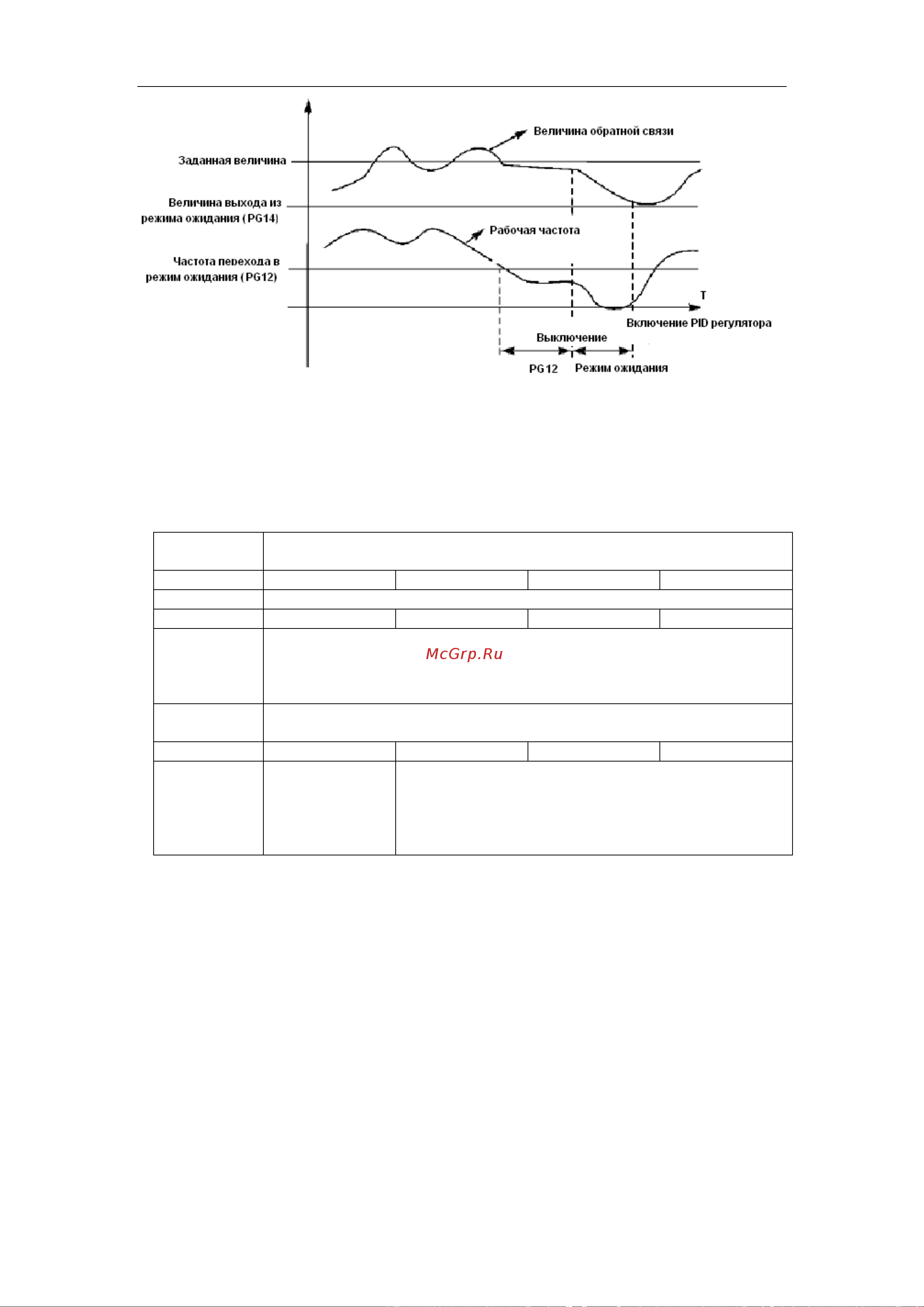

Пример. Если численное значение задания 6 бар (0-10бар соответствует 0-10 В), а вели-

чина заданного параметра для выхода из режима ожидания PID-регулятора 80%, то фак-

тическая величина выхода из режима ожидания 6 × 80/100 = 4,8 бар (0-10бар соответ-

ствует 0-10 В).

PG14

Отображение величины сигнала обратной связи PID-регулятора

Заводское значение: 10,00

Диапазон

0 – 50,00 бар

Шаг

PG15

Количество разрядов Заводское значение: 4

Диапазон

1 – 4

Шаг

1: Отображается 1 цифра

2: Отображаются 2 цифры

3: Отображаются 3 цифры

4: Отображаются 4 цифры

PG16

Количество разрядов после точки в десятичном режиме индикации

Заводское значение: 2

Диапазон

0 – 4

Шаг

Значение

0: Цифры после точки не отображаются

1: Отображается 1 цифра после точки

2: Отображаются 2 цифра после точки

3: Отображаются 3 цифра после точки

4: Отображаются 4 цифра после точки

PG14: Отображение величины обратной связи PID-регулятора.

Значение параметра PG14 соответствует максимальному аналоговому сигналу, например,

напряжению +10 В. Если установить значение параметра PG14 «20», то +10 В будет соот-

ветствовать индицируемому числу 20.

PG15: Количество разрядов.

Количество индицируемых разрядов. Значение «0» соответствует отключению индикации.

Настраивается согласно практическим требованиям пользователя.

PG16: Количество разрядов после точки в десятичном режиме индикации

Параметром PG16 задается количество разрядов, отображаемых после точки.

Пример: необходимо настроить индикацию так, чтобы отображалось 4 цифры и одна

цифра после точки. Значение сигнала обратной связи 50%, а значение соответствующего

параметра PID-регулятора «20». Тогда величина отображаемой величины равна

20×50%/100=10. Данная группа настроек позволит получить отображение величины со-

ответствующей подключенному к преобразователю датчику.
