187
Глава 7 Общее функционирование и применение
7.1.15 Функция ПИД-управления
В состав преобразователя частоты входит два одинаковых блока расчетов ПИД-управления, рабочие параметры
можно устанавливать раздельно, чтобы реализовать оптимальное использование скорости и точности
7.1.16
Функция вобуляции
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P3.1.03
Режим опорного сигнала
вобуляции
0: Относительно частоты опорного сигнала
1: Относительно максимальной частоты
0
P3.1.04 000.0%~100.0% 000.0
P3.1.05 Диапазон реакции 00.0%~50.0% 00.0
P3.1.06 Цикл вобуляции 0000.1 ~ 3000.0 с 0010.0
P3.1.07
Время возрастания треугольной
волны вобуляции
000.1%~100.0% 050.0
В некоторых случаях вобуляция может повысить качество управления оборудованием, например, намоточного
оборудования ткани или волокна и пр., использование функции вобуляции может повысить равномерность и
плотность намотки на катушку. Путем настройки функционального кода P3.1.03 ~ P3.1.07 осуществляется
установка опорной частоты для организации процесса вобуляции относительно центральной частоты.
Функциональный код P3.1.03 используется для подтверждения опорного параметра амплитуды. Функциональный
код P3.1.04 используется для определения размера амплитуды. Функциональный код P3.1.05 используется для
установки размера изменения частоты вобуляции.
Опорный сигнал
ПИД-управления
Вариант
источника
опорного
сигнала
Направление
действия
ПИД-
управления
Р4.0.03
Предел
отклонения
Р4.0.08
Отображение
опорной
величины
Отображение
величины
сигнала
обратной связи
Условия
переключения
Р4.0.13
Р4.0.14
Р4.0.15
Время фильтрования
сигнала обратной связи
Параметр ПИД 1:
Проп. усиление 4.0.05P
Время интегрирования
P4.0.06
Время
дифференцирования
P4.0.07
Параметр ПИД 2:
Проп. усиление 4.0.10P
Время интегрирования
P4.0.11
Время
дифференцирования
P4.0.12
Свойство выхода
ПИД-управления
Р4.2.05
Р4.2.06
Р4.2.07
Источник
сигнала
обратной связи
Вариант
источника
частоты
Р0.0.04=8
Наложение
частоты
Р0.1.00
Р0.1.01
Р0.1.02
Двигатель
привода
Цель
управления
Обнаружение
датчика
Сброс сигнала
обратной связи
Преобразователь частоты снабжен встроенным ПИД-регулятором, в состав которого входит канал опорного
сигнала и канал сигнала обратной связи. Пользователи могут легко реализовать автоматически регулируемый
процесс управления и контроля поддержания постоянного напряжения, постоянного потока, постоянной
температуры, давления и т.п. Для реализации ПИД-регулирования в замкнутом контуре управления необходимо
установить рабочую частоту, способ подачи опорного сигнала и определить значение кода Р0.0.04 равным 8 (ПИД-
управление), что приведет к выбору режима автоматического ПИД-управления выходной частотой. Параметры

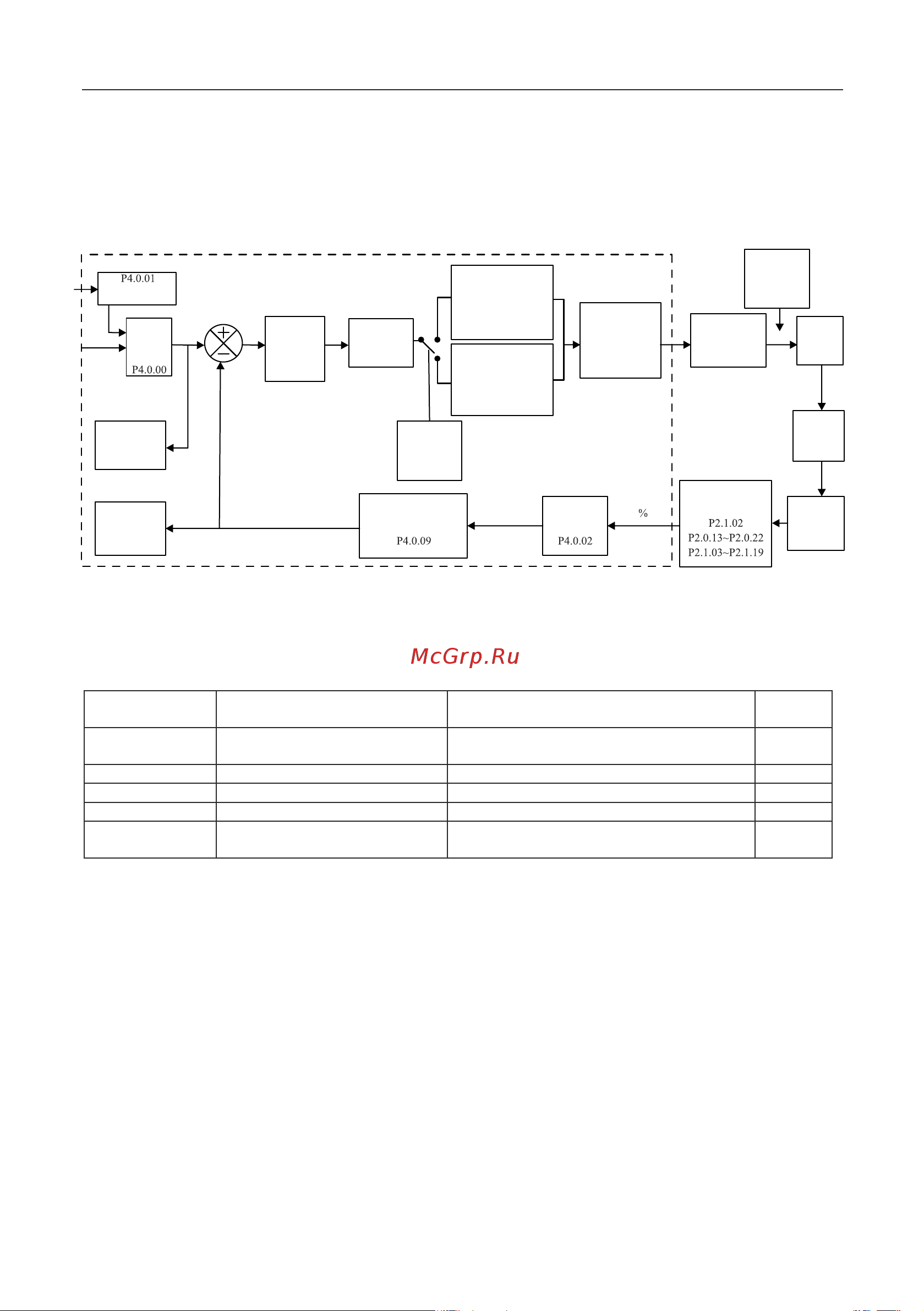

ПИД-управления задаются кодами группы Р4, алгоритм ПИД-управления представлен на следующей схеме:
регулировки. Переключения между блоками возможны по сигналам на многофункциональных клеммах, или по
заданным отклонениям.
Амплитуда вобуляции
