189

Глава 7 Общее функционирование и применение

7.1.17 Использование аналоговых входов/выходов

1.Аналоговые входы

Источник

напряжения

Переместить переключатель J5-1 в положение U, что позволит получить сигнал

0 ~ 10 В пост.тока .

Источник

тока

Переместите переключатель J5-1 в положение I, что позволит получить сигнал

0/4 ~ 20 мА.

Источник

напряжения

Переместите переключатель J5-2 в положение U, что позволит получить сигнал

0 ~ 10 В.

Вход

Источник

тока

Переместите переключатель J5-1 в положение I, что позволит получить сигнал

0/4 ~ 20 мА.

ПРИМЕЧАНИЕ: Значение по умолчанию аналогового входного сигнала преобразователя - 0 ~ 10В. Если

входной сигнал - токовый в диапазоне 0 ~ 20 мА, напряжение сохраняется в диапазоне 0 ~ 10В; если входной

сигнал - токовый в диапазоне 4 ~ 20 мА, используется диапазон напряжений 2 ~ 10В.

2.Аналоговые выходы

Источник напряжения

Переместите переключатель J6 в положение U,

что позволит получить сигнал 0 ~ 10 В.

FM1

Источник тока

Переместите переключатель J6 в положение I,

что позволит получить сигнал 0 ~ 20 мА.

Источник напряжения

Переместите переключатель J7 в положение U,

что позволит получить сигнал 0 ~ 10 В.

Выход

FM2

Источник тока

Переместите переключатель J7 в положение I,

что позволит получить сигнал 0 ~ 20 мА.

При помощи клемм FM1 и FM2 можно отобразить внутренние рабочие параметры в режиме отображения

выходного аналогового сигнала. Отображаемые пар аметры можно выбрать при помощи функционального кода

P2.0.33 и P2.0.34. Корректировку аналогового выходного сигнала можно выполнить при помощи

функционального кода P2.0.36 и P2.0.37, пример приведен на следующем рисунке:

Сигнал 1

Сигнал 2

Клеммы

Вариант источника сигнала

Величина

опорного

сигнала /

Величина

сигнала

обратной

связи

Прим.: использование кривой

2 и кривой 4 аналогично

предыд. описанию

(Кривая 1)

(Кривая 3)

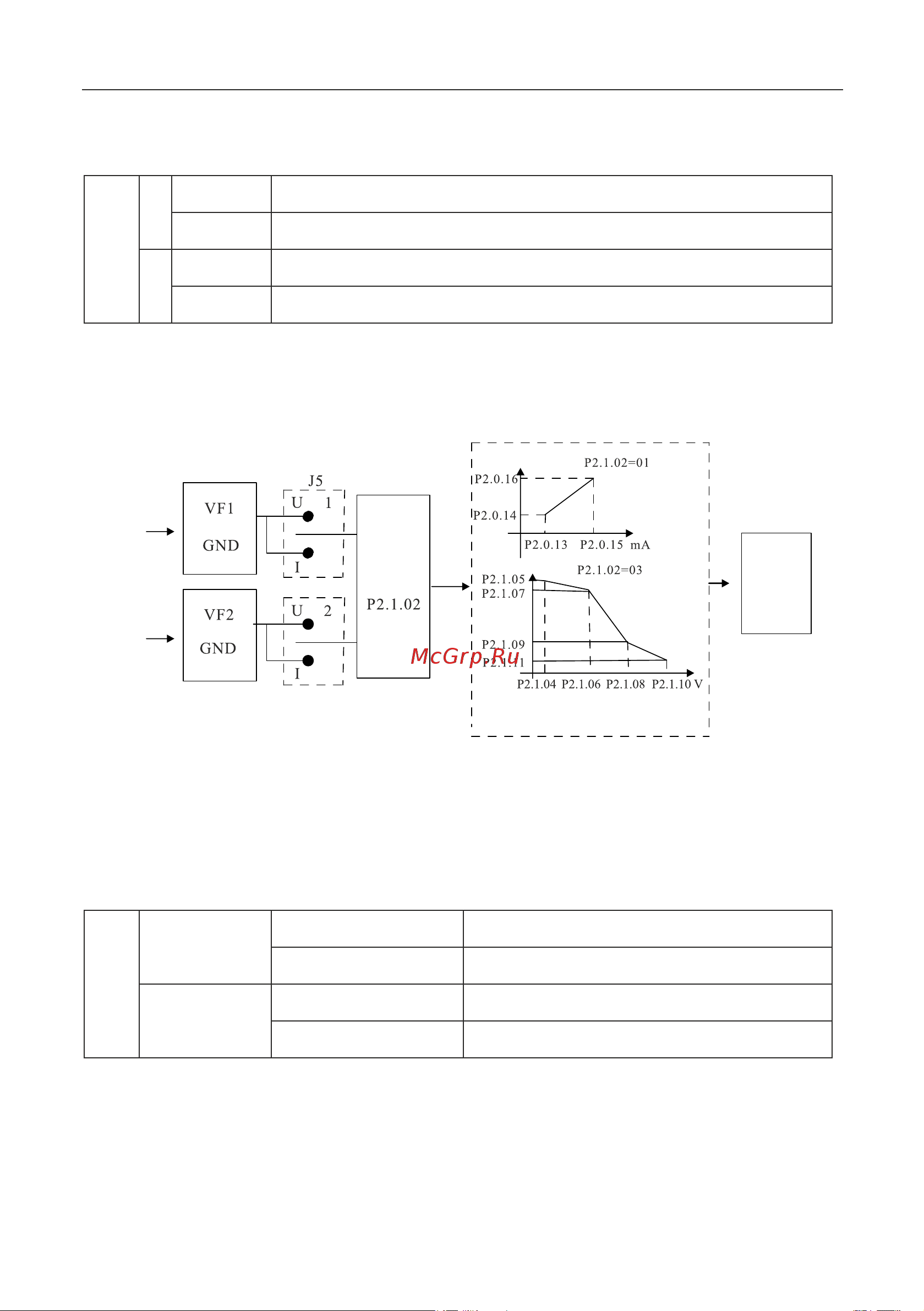

Преобразователь частоты поддерживает 2-канальный аналоговый вход, который может быть сигналом

напряжения или сигналом тока.

Если преобразователем частоты используется аналоговый вход в качестве опорного источника частоты, опорного

сигнала крутящего момента, опорного сигнала или сигнала обратной связи ПИД-управления, возможен выбор

соответствующей характеристической кривой для установления взаимосвязи между значением напряжения или

тока и опорным значением или сигналом обратной связи при помощи функционального кода P2.1.02, а также

можно установить соответствующие параметры кривой. Выборочное значение сигнала клеммы VF можно

отобразить при помощи функционального кода P9.0.09 и P9.0.10. Описание приведено на рисунке ниже:

Преобразователь частоты серии FCI снабжен 2-мя аналоговыми выходами, с которых можно снимать сигнал

напряжения или тока.

Преобразователь частоты серии MCI снабжен 1-м аналоговым выходом, с которого можно снимать сигнал

напряжения или тока.

(неприменимо

для серии MCI)
