7.1.19 Канал обмена данными с хост-компьютером

Хост-

компьютер

Настройка коммуникационного канала

(в зависимости от реальных условий)

Коммуникационный

протокол

Преобразователь

частоты

Плата

расширения

для обмена

данными*

Коммуникационная

функция

Скорость обмена данными P4.1.00

Формат данных P4.1.01

Локальный формат P4.1.02

Задержка отклика P4.1.03

Тайм-аут коммуникационного канала P4.1.04

Формат передачи данных P4.1.05

Т.к. автоматизированное управление используется все шире, вариантов применения управления преобразователем

частоты при помощи хост-компьютера в коммуникационном режиме стало намного больше, т.о., при помощи сети

RS485 можно установить соединение с преобразователем частоты.

Преобразователь частоты поддерживает протокол MODBUS-RTU, в соответствии с которым его можно

использовать только как ведомое устройство (slave), а именно, он может только обрабатывать и принимать данные,

отправленные с хост-компьютера, но не отправлять данные по своей инициативе. Во время обмена необходимо

установить параметры функциональных кодов P4.1.00~P4.1.05. Эти параметры необходимо установить на основе

фактических условий, если настройка сделана неправильно, соединение не будет установлено, или возможен

неправильный обмен данными. Если тайм-аут коммуникационного канала (P4.1.04) не равен нулю, преобразователь

частоты автоматически выключается после истечения тайм-аута обрыва связи, чтобы избежать работы

преобразователя в отсутствии управления, т.к. отсутствие связи с хост-компьютером может привести к

неблагоприятным последствиям. За более подробной информацией по конкретному применению

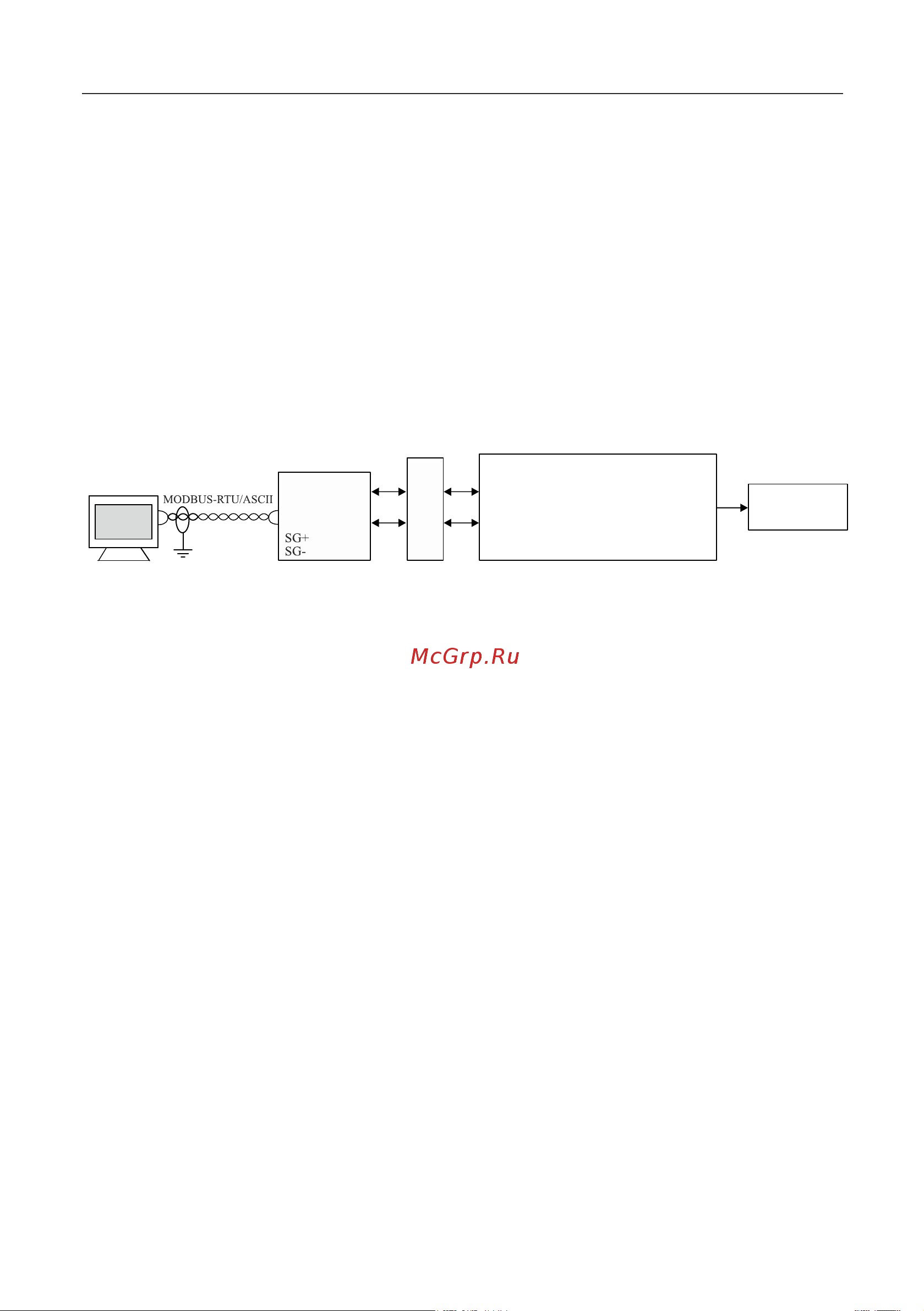

коммуникационного протокола обратитесь к описанию Главы 8. На следующем рисунке показана схема

подключения преобразователей.

* серии MCI имеет встроенный MODBUS
