215

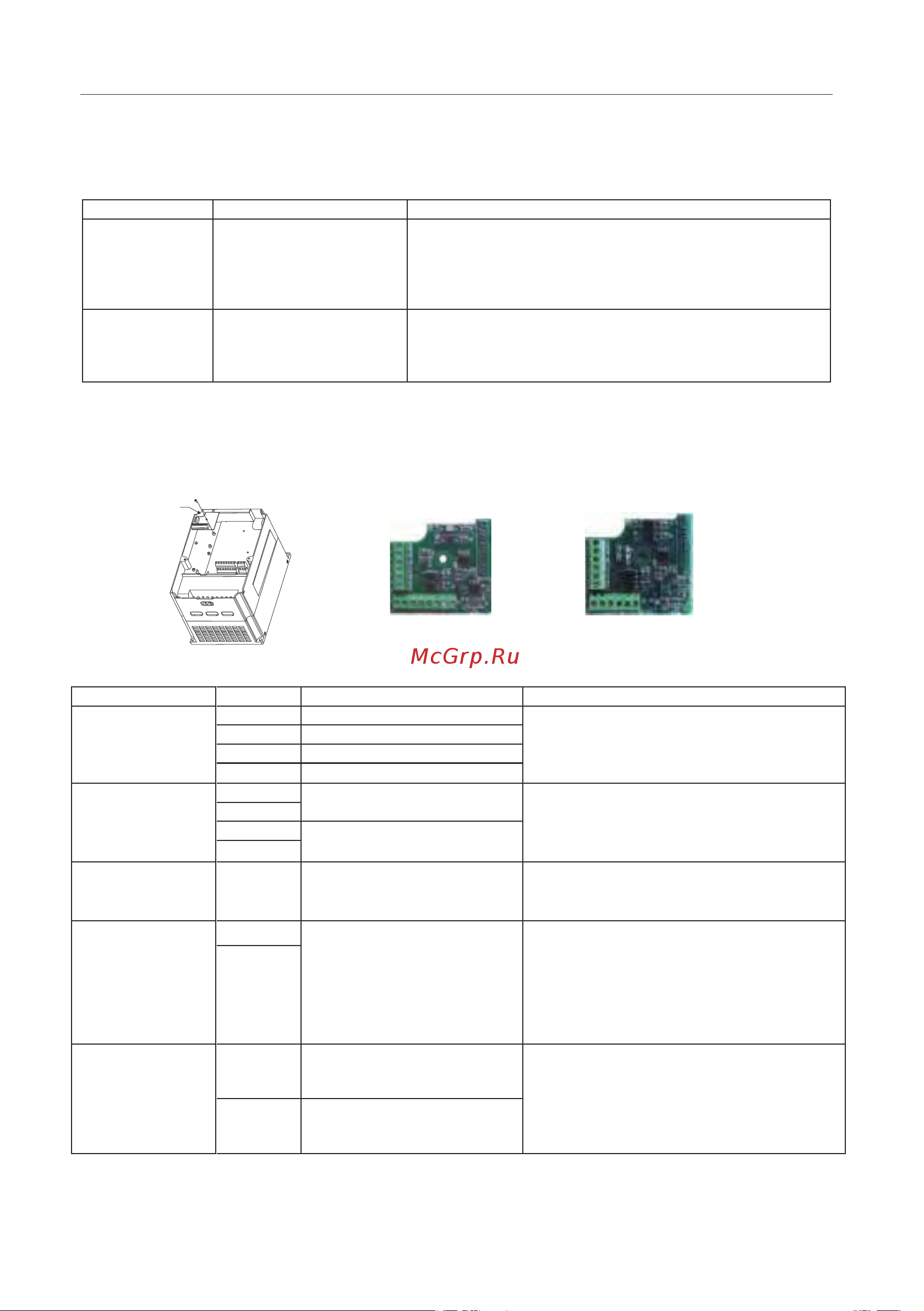

Приложение 3 Платы расширения входов/выходов и протоколов связи
Приложение 3 Платы расширения входов/выходов и протоколов связи
1. Введение
2.
Монтаж
Плата расширения
входов/выходов
Способ установки платы расширения входов/выходов
Внешний вид -I/O1FCIВнешний вид -I/O2FCI
Характеристика Название функцииОписание
FCI - I/O1
Плата расширения входов/
выходов
4-канальный цифровой вход (DI7~DI10)
1-канальный аналоговый вход (VF3)
2-канальный многофункциональный выход с открытым
коллектором (YO1, YO2)
Коммуникационный интерфейс RS-485 (SG+, SG)
FCI - I/O2
Плата расширения входов/
выходов
FCI - I/O1
FCI - I/O2
4-канальный цифровой вход (DI7~DI10)
1-канальный аналоговый вход (VF3)
2-канальный многофункциональный выход с открытым
коллектором (YO1, YO2)
Плата расширения FCI-I/O устанавливается на преобразователи частоты серии FCI для обеспечения ввода/вывода
информации. Она подразделяется на FCI-I/O1 и FCI-I/O2. Далее приведены их характеристики:
Установку можно производить только после полного отключения питания от преобразователя частоты.
Совместите плату расширения с интерфейсом и позиционирующим отверстием платы управления
преобразователя частоты, а затем соедините их винтами.
3. Описание клеммы управления
Категория Клеммы Название разъема Описание функции
DI7-COM Цифровой вход 7
DI8-COM Цифровой вход 8
DI9-COM Цифровой вход 9
Разъем входного
цифрового сигнала
DI10-COM Цифровой вход 10
YO1
CME
Многофункциональный выход 1
с открытым коллектором
YO2
Многофункци-
ональный выходной
разъем
CME
2 Многофункциональный выход
2 с открытым коллектором
Клемма аналогового
входного сигнала
VF3-GND Аналоговый входной разъем 3
Источник питания
24 В
COM
P24
Выход источника питания 24 В
SG+
Положительная сигнальная
клемма коммуникационного
интерфейса RS485
Коммуникационный
разъем
SG-
Отрицательная сигнальная
клемма коммуникационного
интерфейса RS485
Поддерживает протокол
MODBUS-RTU
Примечание: если применяется клемма VF3, необходимо установить перемычку J9 на плате расширения
входов/выходов. При этом функция потенциометра панели управления будет заменена функцией клеммы
VF3.
Внутренний источник питания 24 В
пост.тока, который, как правило,
используется для питания цифрового входа
или является рабочим источником питания
для внешних устройств низкого
напряжения. Параметры питания: Макс
выходной ток 300 мА
Конкретные функции соответствуют описанию
использования функциональных кодов P2.0.06
- P2.0.09. Примечание: Применяется только
встроенный источник питания
Конкретные функции соответствуют
описанию использования функциональных
кодов P2.0.08 - P2.0.31.Параметры питания:
макс. 48В пост.тока 50 мА
Предназначен для приема внешнего
аналогового сигнала напряжения в диапазоне
0 ~ 10 В или тока в диапазоне 0/4 ~ 20 мА
