219

Сп

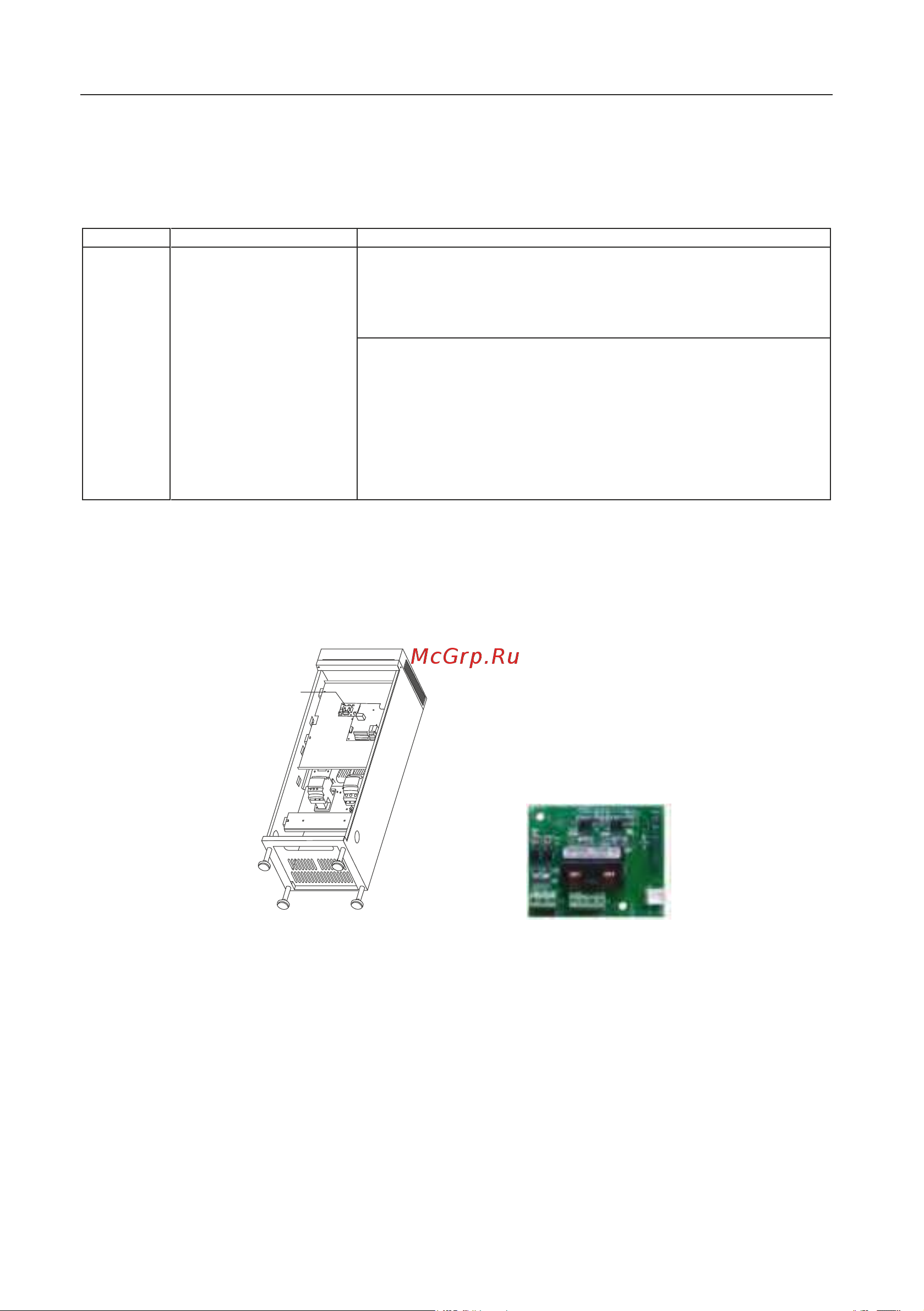

особ установки FCI-ZSВнешний вид FCI-ZS

FCIZS-

Приложение 6 Плата расширения для инжекционной машины формования

1. Введение

Тип Наименование Описание

2-канальный цифровой вход (DI7~DI8)

См. описание использования специальных функций функциональных

кодов P2.0.06~P2.0.07

Примечание: Применяется только встроенный источник

питания

Плата расширения для

инжекционной машины

формования

2-канальная клемма аналогового входного сигнала (G1-S1, G2-S2)

G1: Отрицательный пропорциональный сигнал потока

S1: Положительный пропорциональный сигнал потока

G2: Пропорциональный отрицательный сигнал давления

S2: Пропорциональный положительный сигнал давления

сигналы постоянного тока 0~1A, требуется схема корректировки,

исходя из фактических уровней сигналов

2. Монтаж

FCI-ZS

Установку можно производить только после полного отключения питания от преобразователя частоты.

Совместите коммуникационную плату расширения FCI-ZS с интерфейсом и позиционирующим отверстием

платы управления преобразователя частоты, а затем соедините их винтами.

Плата расширения FCI-ZS используется с преобразователями частоты серии FCI для конвертации входных токовых

сигналов 0~1А в сигналы напряжения 0~10 В. Конфигурация платы приведена ниже:

Примечание: пропорциональные сигналы давления и потока -

Приложение 6 Плата расширения для инжекционной машины формования
