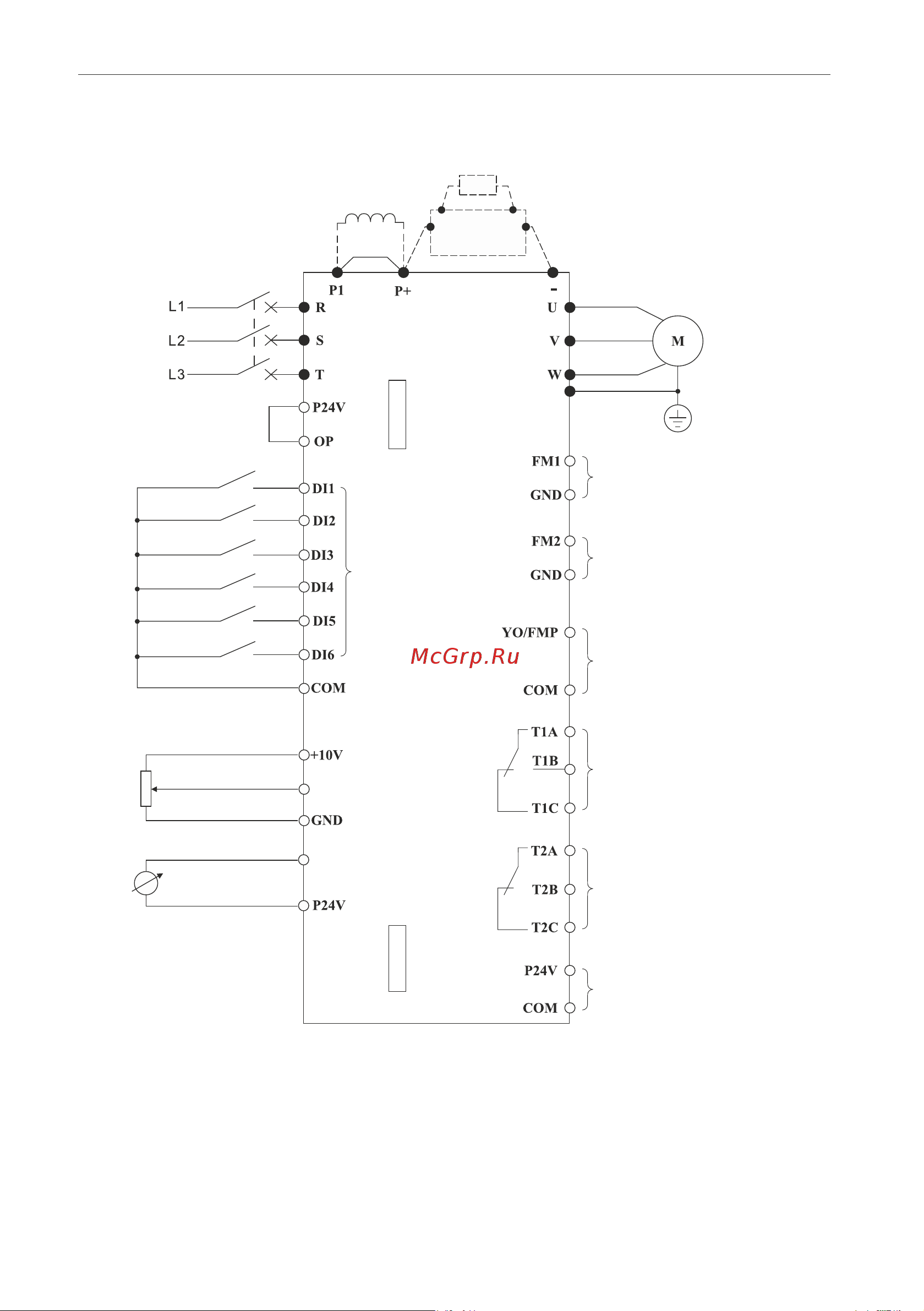

**Слот 2:
Плата расширения для энкодера с дифференциальными выходами - FCI-PG1
Плата расширения для энкодера с коммутацией UVW - FCI-PG2
Плата расширения для энкодера с открытым коллектором - FCI-PG3
Плата резольвера - FCI-PG4
По умолчанию
используется
встроенный источник
питания 24 В
Земля
аналогового сигнала
VF1
Преобразователь
частоты серии FCI
Клеммы
цифровых
входов
Встроенный источник
питания 24 В может быть
использован для питания
внешних схем с током
потребления не более
300 мА
Дроссель
пост. тока
Тормозной
модуль
Выключатель
Трехфазный
асинхронный
двигатель
Источник питания
аналог. сигнала
Вход 1
аналогового сигнала
Вход 2
аналогового сигнала
Общая клемма
цифрового сигнала
Внешний потенциометр
(1 кОм, 0,5 Вт)
Общий
Цифр. вход 6
Цифр. вход 5
Цифр. вход 4
Цифр. вход 3
Цифр. вход 2
Цифр. вход 1
Выход 1 аналогового сигнала
Выход 2 аналогового сигнала
0~10 В / 0~20 мА
0~10 В / 0~20 мА
YO (P2.1.20=1):
Многофункциональный выход
с открытым коллектором 48 В
пост. тока 50 мА
FMP (P2.1.20=0)
Импульсивный выход
0.01~100.00 кГц
Многофункциональный
релейный выход T1
не более 250 В перем.тока 3 А
не более 30 В пост. тока 3 А
Многофункциональный
релейный выход T2
не более 250 В перем.тока 3 А
не более 30 В пост. тока 3 А
Тормозной резистор
DC-DC+
RL2RL1
VF2
0-20 мА
Слот 2**
Слот 1*
Стандартная конфигурация для преобразователей частоты мощностью кВт серии FCI от 18,5и выше
Глава 3 Установка и подключение преобразователя частоты
