Подключение

3. Описание подключения клемм цифровых входных сигналов.

Необходимо использовать экранированный кабель или экранированную витую пару для подключения к цифровым

входам, чтобы предотвратить помехи от внешних источников, длина провода не должна превышать 50 м.

Серия MCI

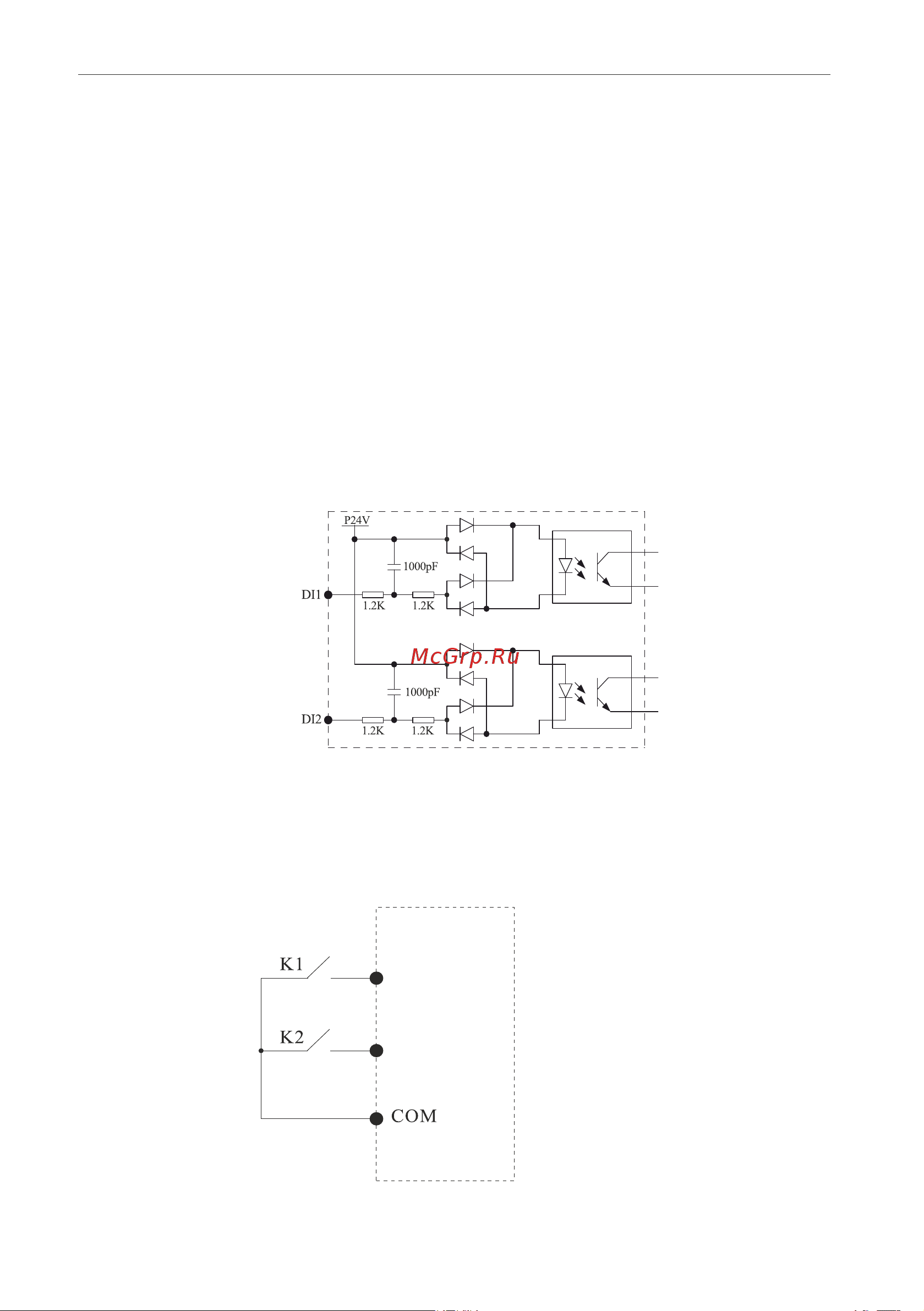

Схема цифровых входов платы управления показана ниже

Плата управления преобразователя

частоты

DI2

DI3

1. Описание подключения клемм аналогового входного сигнала.

Переключателем J5-1 осуществляется выбор типа входного сигнала (напряжения/тока) на входе VF1. В случае

выбора токового сигнала переключите J5 на сторону I; в случае выбора сигнала напряжения переключите J5 на

сторону U.

Переключателем J5-2 осуществляется выбор типа входного сигнала (напряжения/тока) на входе VF2. В случае

выбора токового сигнала переключите J5 на сторону I; в случае выбора сигнала напряжения переключите J5 на

сторону U.

2. Описание подключения клемм аналогового выходного сигнала.

Переключателем J6 осуществляется выбор типа выходного сигнала (напряжения/тока) на входе FM1. В случае

выбора токового сигнала переключите J6 на сторону I; в случае выбора сигнала напряжения переключите J6 на

сторону U.

Переключателем J7 осуществляется выбор типа выходного сигнала (напряжения/тока) на входе FM2. В случае

выбора токового сигнала переключите J7 на сторону I; в случае выбора сигнала напряжения переключите J7 на

сторону U.

Глава 3 Установка и подключение преобразователя частоты
