Руководство по эксплуатации преобразователей частоты INSTART серии SDI

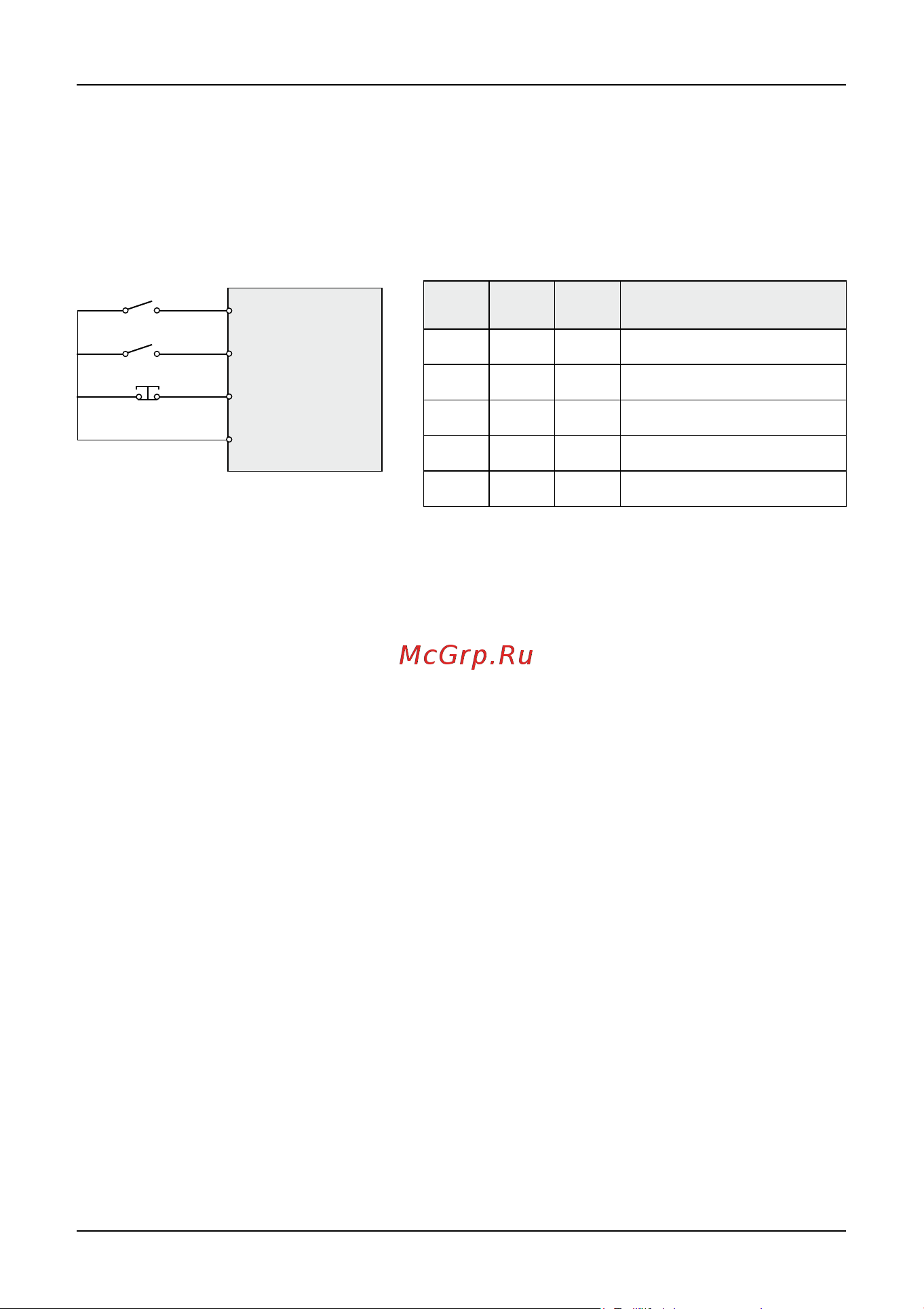

3: Трехпроводное управление 2.
«
СТОП» в этом режиме является НЗ клеммой, «ВПР» – входная клемма
для запуска вращения в прямом направлении, «Реверс» – входная клемма
для запуска вращения в обратном направлении. Клемма Sn подключается
к нормально замкнутой кнопке.
ВЫКЛ
ВКЛ
Команда управления
работой
Останов
Поддержка вращения
Вращение в обратном
направлении
Вперед
ХХ
ВЫКЛ
ВКЛ
ВКЛ
SB1 К1
ВКЛ
ХХ
ВЫКЛ
К2
ВКЛ ВКЛ
K2
Sb1
K1
Стоп
клемма Sn
ВПР
Реверс
GND
Преобразователь
частоты
Останов
ВЫКЛ
ВКЛ
ВКЛ
ВЫКЛ
Примечание
В двухпроводном режиме, когда замкнуты клеммы «ВПР»/«Реверс»,
преобра
зователь частоты останавливает электродвигатель из-за получения
команды останова от других источников, даже если клеммы управления
«ВПР»/«Реверс» продолжают оставаться в замкнутом положении. При
отмене команды останова преобразователь частоты работать не будет.
Преобразователь частоты снова начнет работать после размыкания и
последующего замыкания клемм «ВПР»/«Реверс». Например, кнопка
останова «СТОП»/«СБРОС» начинает действовать после окончания
одного цикла управления ПЛК, после останова по достижении
фиксированной длины и при наличии управления от клемм.
