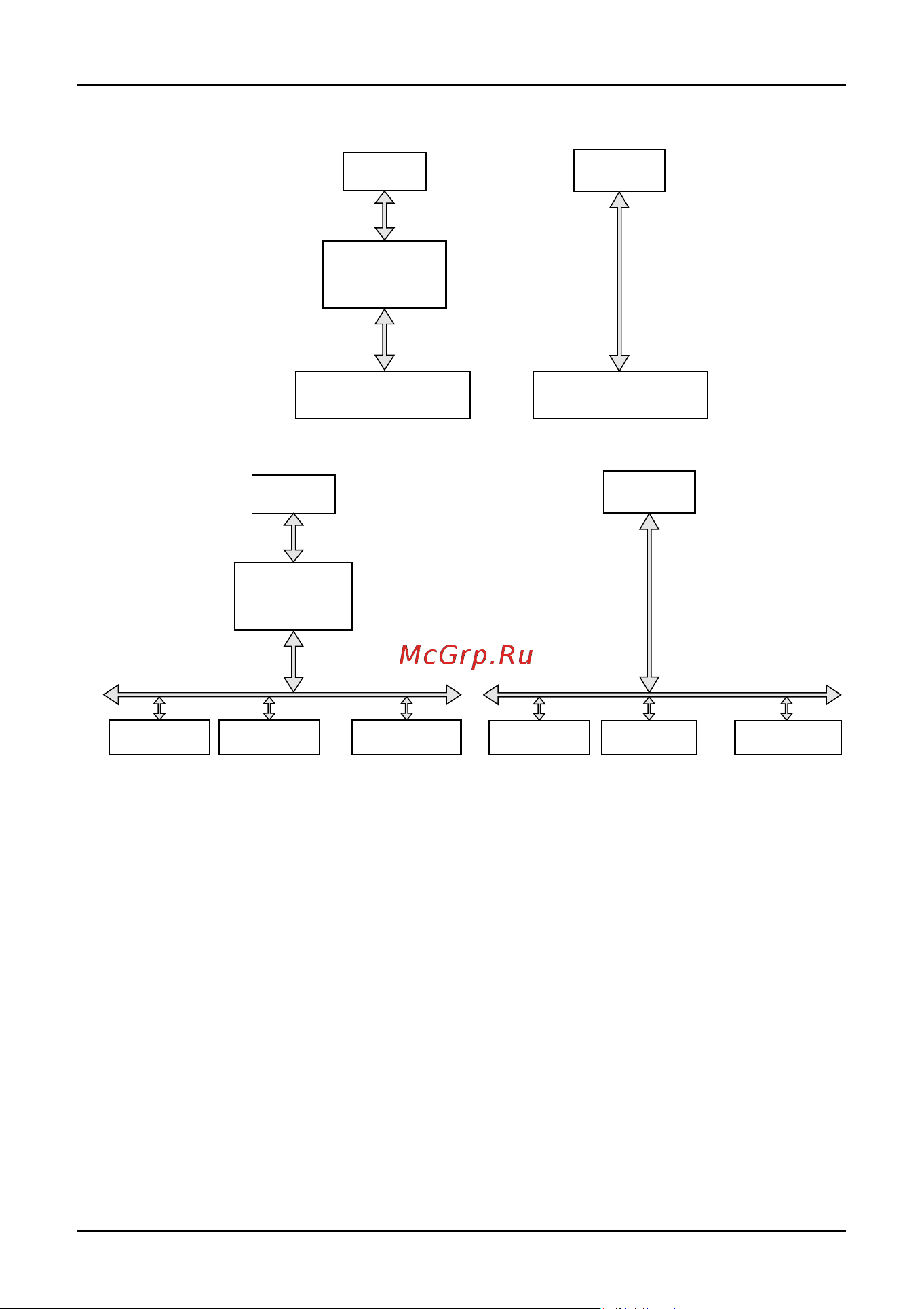

8.1 Режим работы сети
PC
PLC
RS232
RS485
RS485
ПЧ 1
......
ПЧ nПЧ 2
ПЧ 1
......
ПЧ n
ПЧ 2
Рисунок 7-1.Режим «Одно ведущее устройство и одно ведомое устройство»
PC
RS232
232/485
Модуль преоб-
разования
RS485
PLC
RS485
Преобразователь
частоты
Рисунок 7-2. Режим «Одно ведущее устройство и несколько ведомых устройств»
8.2 Режим работы интерфейса
RS485: асинхронный, полудуплексный.
Формат данных, используемый по умолчанию: E-8-1(проверка четности, 8
битов данных, 1 стоп-бит), 19200бит/с. Настройка параметров связи
рассмотрена в описании параметров группы Sd0B.
8.3 Структура формата данных
Сообщения Modbus RTU предаются в виде кадров, для каждого из которых
известны начало и конец. Признаком начала кадра является пауза (тишина)
продолжительностью не менее 3,5 шестнадцатеричных символов (14 бит).
Кадр должен передаваться непрерывно. Если при передаче кадра
обнар
уживается пауза продолжительностью более 1,5 шестнадцатеричных
символов (6 бит), то считается, что кадр содержит ошибку и должен быть
отклонен принимающим устройством. Эти величины пауз должны строго
соблюдаться при скоростях ниже 19200 бод, при более высоких скоростях
рекомендуется использовать фиксированные значения паузы 1,75 мс и 750
мкс соответственно.
-160-
232/485
Модуль преоб-
разования
Преобразователь
частоты
Руководство по эксплуатации преобразователей частоты INSTART серии SDI
