-20-
15.00
1.00
87.00
94.00
70.00
65.00
ENTERENTER

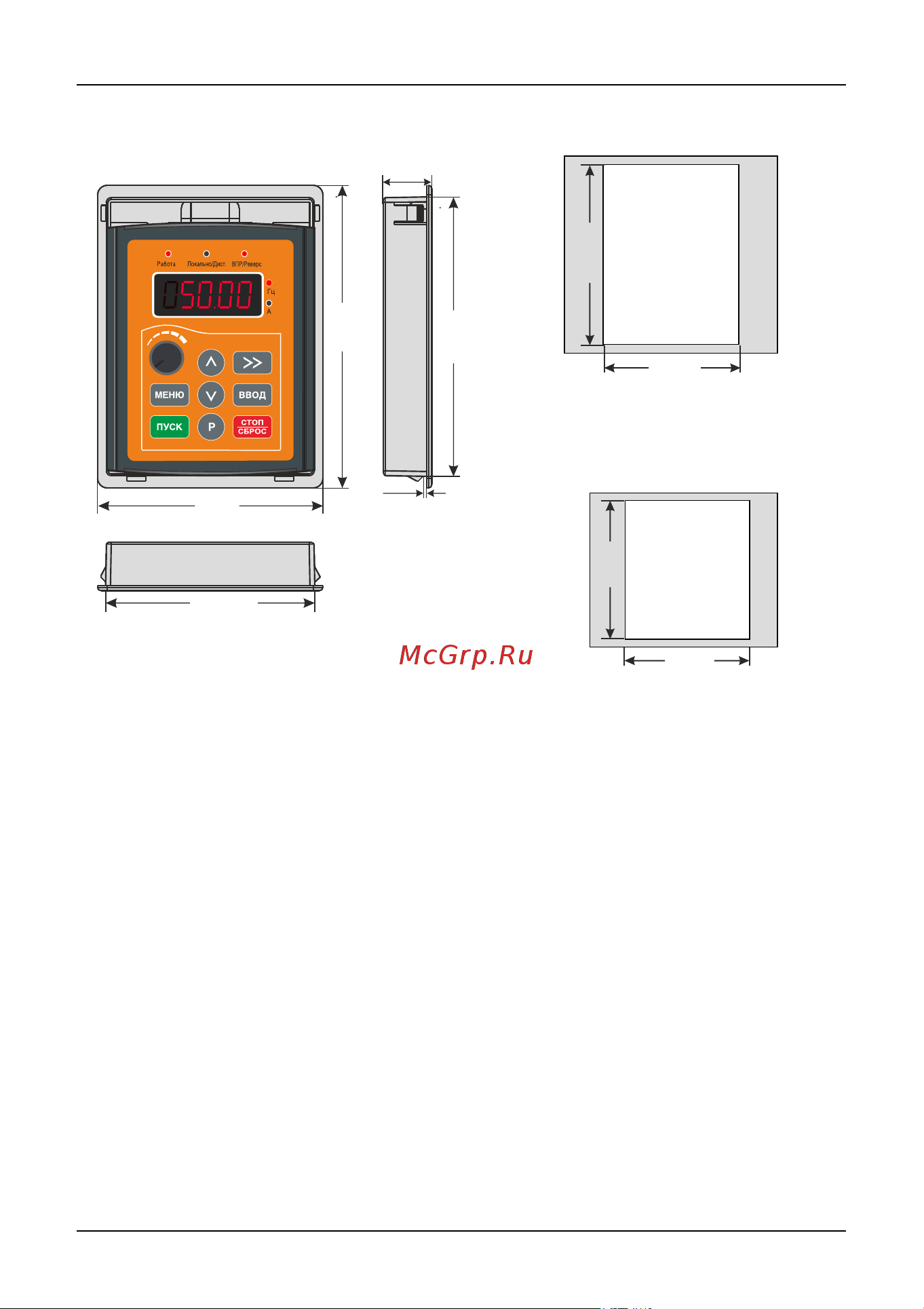

2.5.3 Размеры съемной панели управления
Рисунок 2-5.
Габаритные размеры
панели управления
67
+0.3
0
60
+0.3
0
87
+0.3
0
65
+0.3
0
Рисунок 2-7.
Чертеж монтажного отверстия
для панели управления без
монтажной рамки
Рисунок 2-6.
Чертеж монтажного отверстия
для панели управления
с монтажной рамкой
2.6 Выбор тормозного резистора
В данном разделе приведены сведения о рекомендуемых устройствах
торможения. В зависимости от конкретной ситуации пользователи могут
выбирать резисторы с другим сопротивлением и мощностью (значение
сопротивления не может быть меньше рекомендованного, в то время как
мощность может превышать рекомендованное значение). Сопротивление
тормозного резистора выбирается в зависимости от мощности двигателя,
установленного в системе. Оно также зависит от инерционности системы,
времени торможения, возможной динамической нагрузки и т. д.
Пользователи должны выбирать преобразователь частоты в зависимости от
конкретной ситуации. Чем больше инерционность системы, короче время
торможения и чаще выполняется торможение, тем большую мощность и
меньшее сопротивление должен иметь резистор.
2.6 .1 Выбор сопротивления резистора
При торможении почти вся мощность, потребляемая двигателем,
рассеивается на тормозном резисторе в соответствии с формулой:
Руководство по эксплуатации преобразователей частоты INSTART серии SDI
