-37-
4.1 Сведения о панели управления
Пользователю предоставляется возможность изменять значения
параметров, контролировать рабочее состояние, а также запускать или
останавливать преобразователь частоты SDI с помощью органов настройки,
расположенных на панели управления.
Внимание!
Для крепления внешней панели управления используются винты М3 или
кронштейн.
Единицы измерения частотыГц
A Единицы измерения тока
No Описание
Работа
Выключенный светодиод сигнализирует о состоянии
останова преобразователя частоты; включенный
светодиод показывает, что преобразователь частоты
находится в режиме работы
ВПР/Реверс
Локально/
Дист.
ВЫКЛ.: управление с использованием
кнопочной панели
ВКЛ.: дистанционное управление с
использованием клемм
Мигает: управление по линии связи
Показывает устройство, с помощью которого
осуществляется управление, панель управления,
входные клеммы или канал связи
Включенный светодиод сигнализирует о вращении
двигателя в обратную сторону; выключенный
светодиод сигнализирует о вращении вперед
Показывает единицы измерения параметра, выводимого на
цифровой индикатор
Название
Индикатор
состояния
Индикатор
единиц
измерения
ENTERENTER

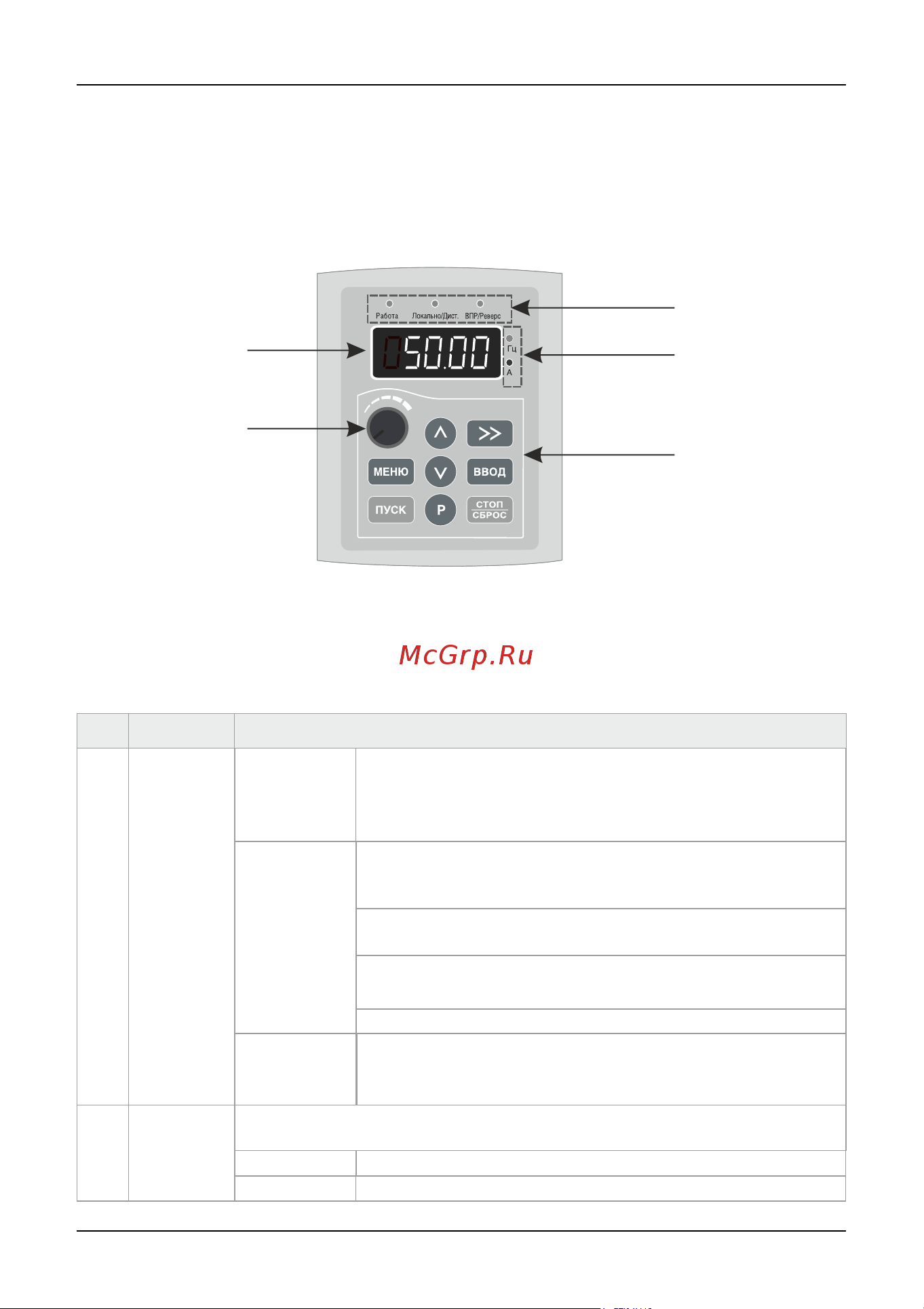

Рисунок 4-1. Панель управления
1
4
2
3
5
1
2
Руководство по эксплуатации преобразователей частоты INSTART серии SDI
