-39-
4.2 Просмотр и изменение значений функции с указанным кодом
В панели управления преобразователя частоты серии SDI имеется
трехуровневое меню.
В трехуровневом меню можно выбрать группу функций (уровень 1), код
подгруппы, входящей в группу (уровень 2) и настроить значение параметра
(уровень 3), как показано на следующем рисунке.

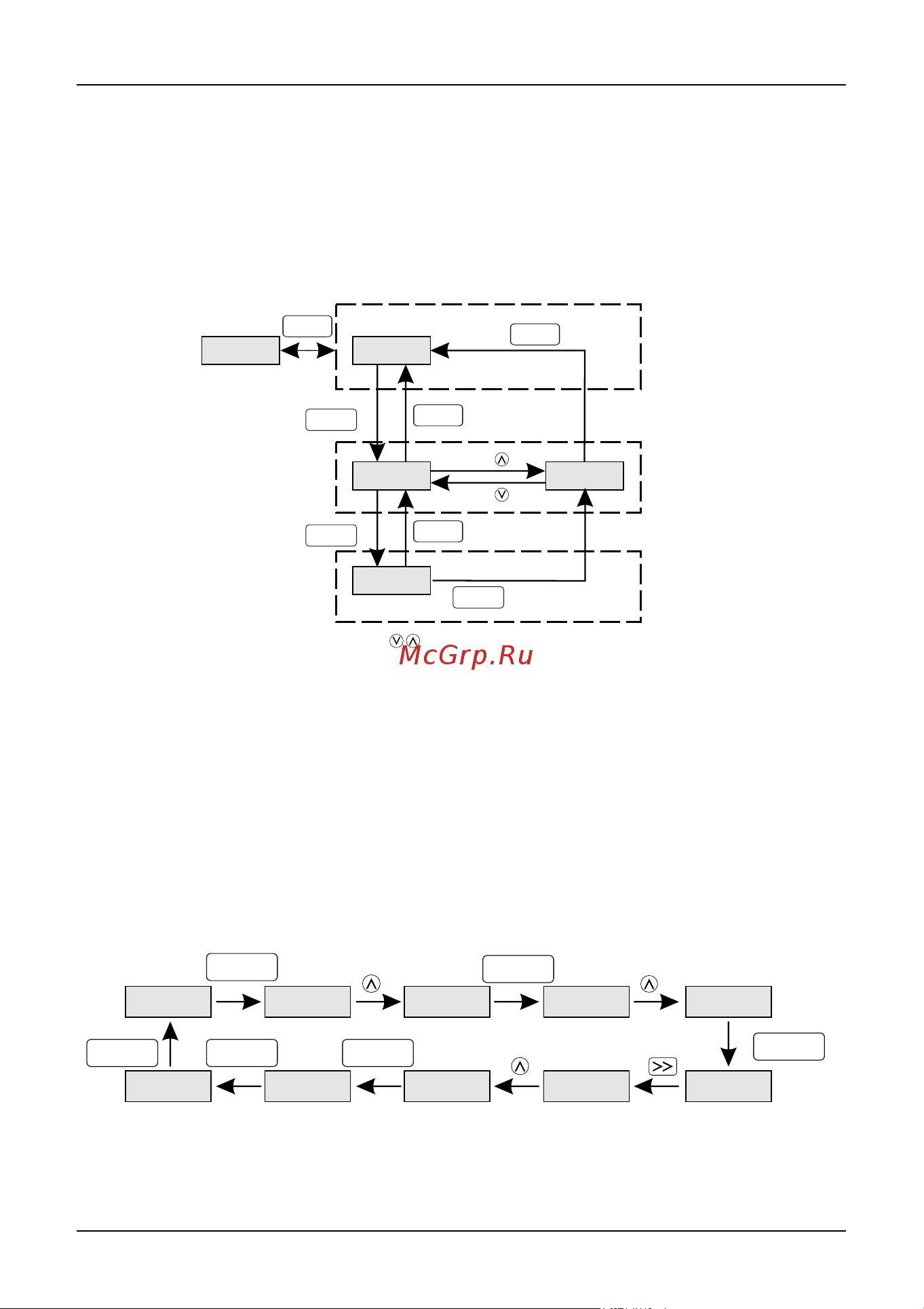

Рисунок 4-2. Порядок работы с панелью управления
МЕНЮ
50.00 Sd00
Sd00.03
Sd00.04
50.00
ВВОД
(изменение
значения)
Отображение
значения параметра
Меню уровня 1
Нажимайте кнопки для изменения значений параметров
Примечание
Возврат из меню уровня 3 в меню уровня 2 производится с помощью
кнопок «МЕНЮ» или «ВВОД». При нажатии кнопки «ВВОД» система
сначала сохранит значение параметра в памяти, после чего вернется в
меню уровня 2 и перейдет к функции со следующим по порядку кодом. При
нажатии кнопки «МЕНЮ» значение параметра не сохраняется, а система
переходит в меню уровня 2, оставаясь на функции с текущим кодом. Ниже
приведен пример изменения параметра с кодом Sd3-03 и установка его в
значение 15.00 Гц.
Рисунок 4-3. Пример изменения значения параметра
Sd03.00
50.00 Sd00
Sd03
Sd03.03
10.00
Sd03 Sd03.04
15.00 10.00
Меню уровня 2
Меню уровня 3
Возврат
МЕНЮ
Возврат
МЕНЮ
Возврат
МЕНЮ
ВВОД
ВВОД
ВВОД
ВВОД
ВВОД
МЕНЮ
МЕНЮМЕНЮ
Руководство по эксплуатации преобразователей частоты INSTART серии SDI
