Схема подключения однофазного электродвигателя к

преобразователю частоты VCI

Для подключения к однофазному электродвигателю возможно использование

только однофазного преобразователя частоты серии VCI, причем ПЧ необходимо

выбирать с 15%-ным запасом по току.

Возможно отсутствие регулировки оборотов электродвигателя на частоте до 20 Гц

Клеммы частотного преобразователя (ПЧ) - S и T служат для подключения к источнику

однофазного переменного тока 230 В. Клеммы U, V и W используются для выхода: U и

V являются терминалами переменного тока, а W - обычным выводом (см. рисунок 2 –

первый вариант подключения).

Схема подключения к однофазному асинхронному двигателю с короткозамкнутым

ротором без использования преобразователя показана на рисунке 1: основной

обмоткой двигателя является L11, обмотка статора обозначается L22, C - это емкость,

подключенная в цепь статора двигателя, UC и VC – емкостные выводы, а WC – обычный

вывод для двух контуров.

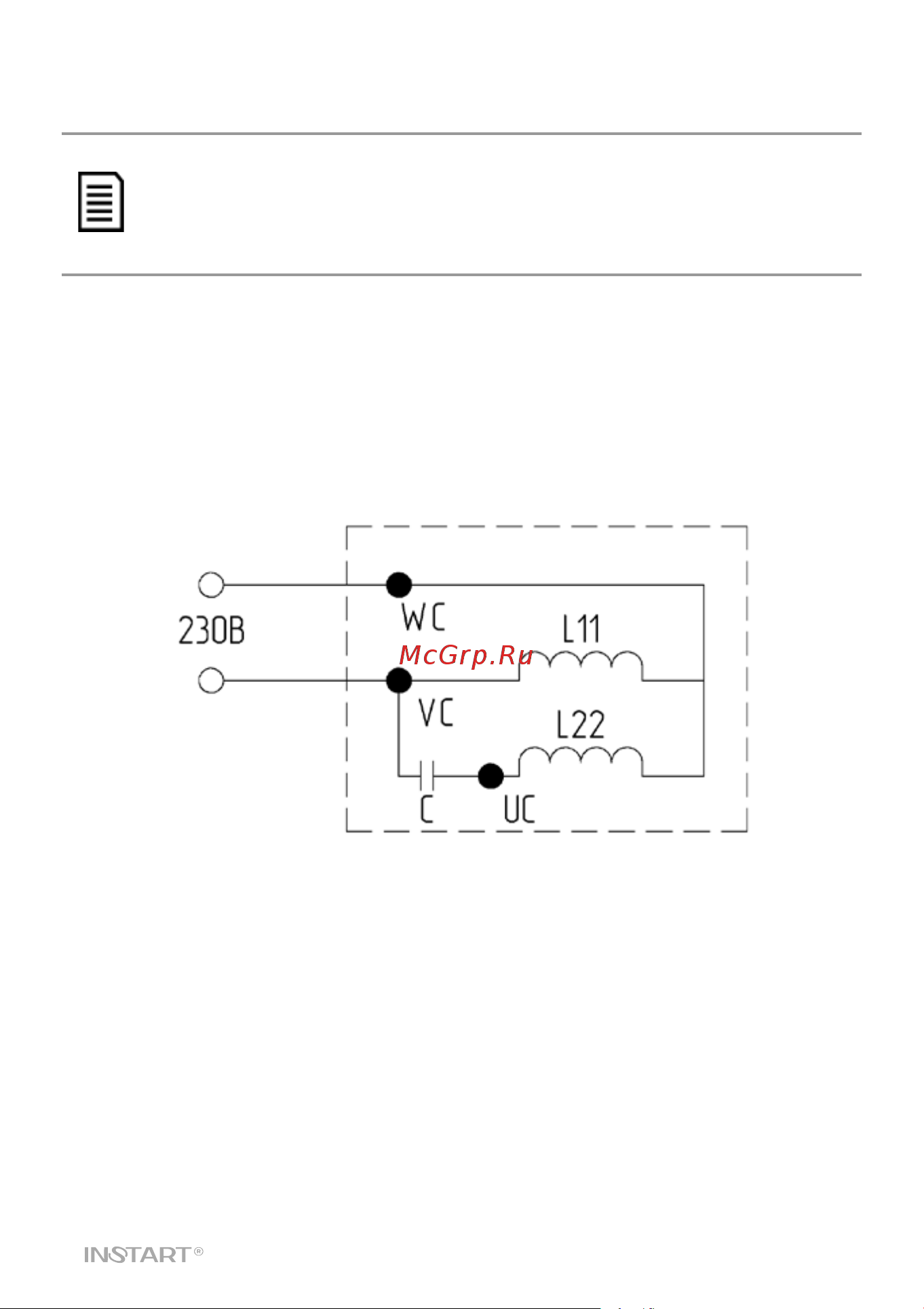

Рис.1 Схема подключения однофазного асинхронного электродвигателя

без применения преобразователя частоты

*Необходимо исключить конденсатор из электрической цепи, так как его задачу берет на себя частотный

преобразователь.

1. Первая схема подключения двигателя к преобразователю частоты показана

на рисунке 2.

Необходимо выполнить следующие действия:

• Удалить емкость, подключенную в цепь статора двигателя С*

• Подключить ПЧ к двигателю, как показано на рисунке 2:

- При прямом вращении следует соединить клеммы U и UС, а также V и VС,

и W и WC;

- Для вращения в обратном направлении соединяются клеммы V и UС, U и VС

и W и WC.

Существует несколько вариантов подключения однофазного электродвигателя

к преобразователю частоты.
