А) Если нагрузка может быть полностью снята с вала электродвигателя,

то выберите «2» в параметре Р1-37 (полная идентификация), а затем

нажмите «ПУСК» на панели управления, после этого ПЧ автоматически

выполнит измерение следующих параметров:

Параметр Функция Описание

P1-06 Сопротивление статора асинхронного

электродвигателя

Ом

Р1-07 Сопротивление ротора асинхронного электродвигателя Ом

P1-08 Индуктивность рассеяния статора и ротора

асинхронного электродвигателя

мГн

P1-09 Взаимная индуктивность статора и ротора

асинхронного электродвигателя

мГн

P1-10 Ток холостого хода асинхронного электродвигателя А

Идентификация выполнена.

Б) Если нагрузка НЕ может быть полностью снята с вала

электродвигателя, то выберите 1 в параметре Р1-37 (статическая

идентификация), а затем нажмите «ПУСК» на панели управления, после

этого ПЧ автоматически выполнит измерение следующих параметров:

Параметр Функция Описание

P1-06 Сопротивление статора асинхронного

электродвигателя

Ом

Р1-07 Сопротивление ротора асинхронного электродвигателя Ом

P1-08 Индуктивность рассеяния статора и ротора

асинхронного электродвигателя

мГн

Идентификация выполнена

Параметры Р1-09 (взаимная индуктивность статора и ротора

асинхронного электродвигателя) и Р1-10 (ток холостого хода асинхронного

электродвигателя) пользователь может рассчитать исходя из данных

паспортной таблички электродвигателя: номинальное напряжение U

(В), номинальный ток I (А), номинальная частота f (Гц) и коэффициент

мощности η. Методика вычисления тока холостого хода и взаимной

индуктивности описаны ниже:

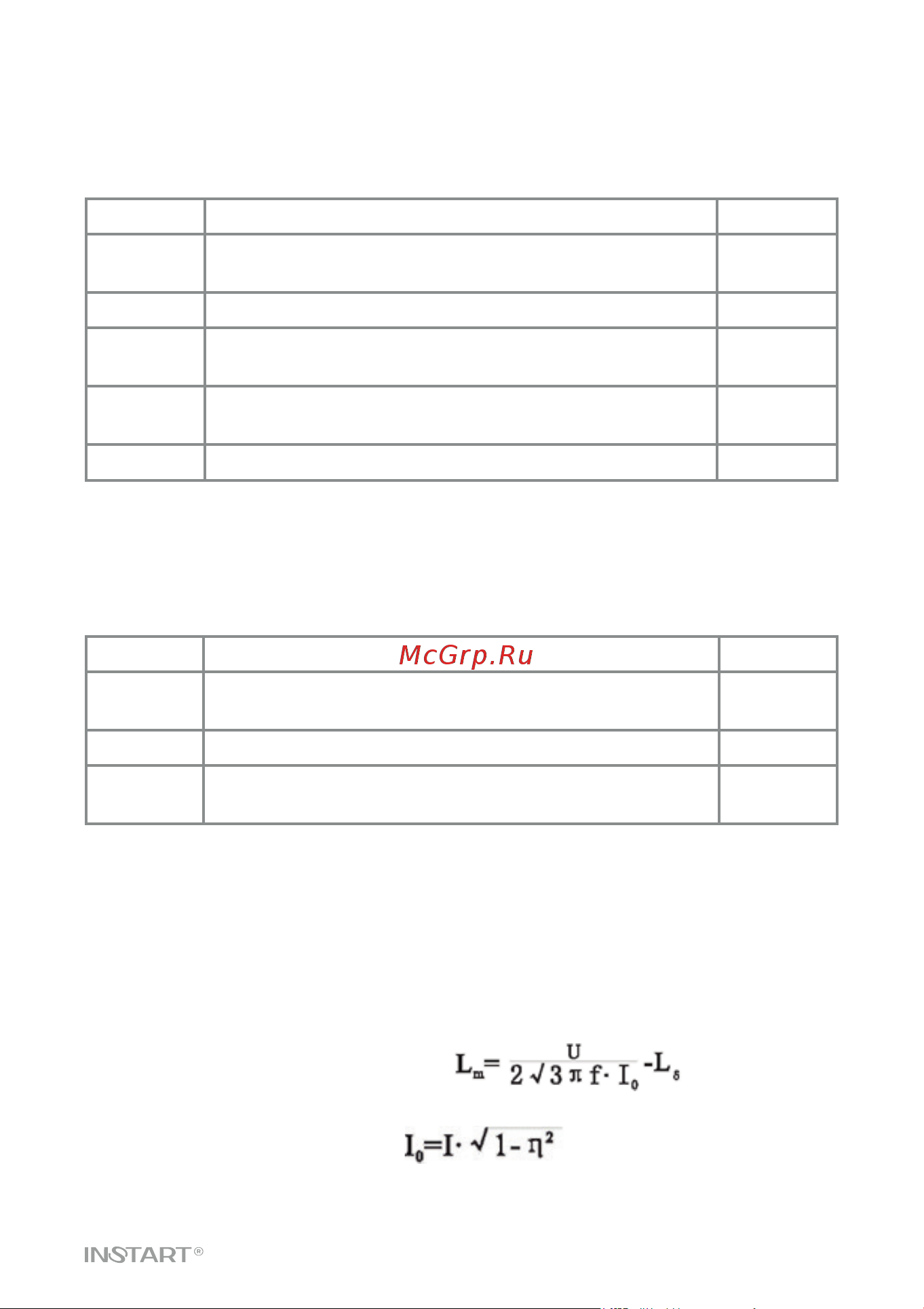

Расчёт взаимной индуктивности:

Расчет тока холостого хода:

где Ls - это индуктивное сопротивление рассеяния электродвигателя,

Iо - ток холостого хода, Lm - взаимная индуктивность.
