19
instart-info.ru
3.2.3 Подключение силовых клемм и заземления
Ниже представлена схема силовых подключений (рис. 3.2) и описание
обозначений на силовых клеммах (таблица 3.2).
Таблица 3.2 – Описание силовых клемм
Обозначение клемм Описание
R, S, T (или S, T) Входные клеммы для подключения 3-хфазной
(или однофазной) питающей сети
P+, PB Клеммы для подключения тормозного резистора
U, V, W Выходные клеммы для подключения
электродвигателя
РE / Клемма защитного заземления
3.3. Подключение дополнительного оборудования
В зависимости от условий эксплуатации возможно применение
дополнительного оборудования. На рисунке 3.3 представлена схема
подключения дополнительного оборудования.

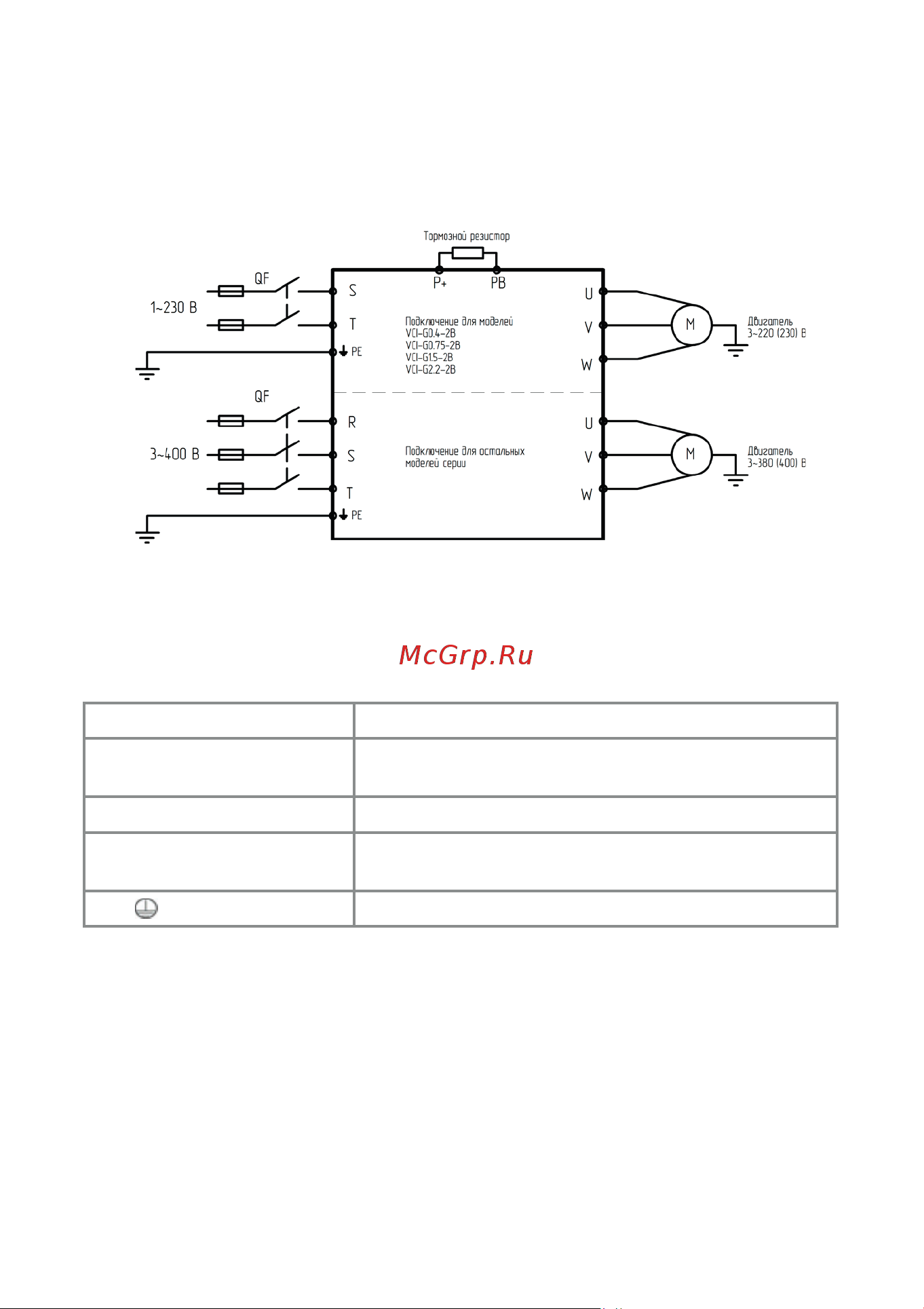

Рис 3.2 Схема силовых подключений
