Светодиодная панель может быть по умолчанию установлена в ПЧ или

вынесена отдельно на шкаф с помощью отдельной выносной панели и

монтажного комплекта (не входит в комплект поставки).

Навигация по пользовательскому меню:

• При подаче питания на светодиодной панели отображается опорная

частота (в Гц);

• Для переключения между параметрами мониторинга используется

кнопка ;

• Для перехода в меню программирования используется кнопка «Меню».

Преобразователи частоты серии VCI имеют встроенную несъемную

панель. Отдельно может быть приобретена выносная панель VCI-KP.

Глава 5. Встроенная панель управления и аксессуары

5.1 Описание и функциональное назначение панели управления

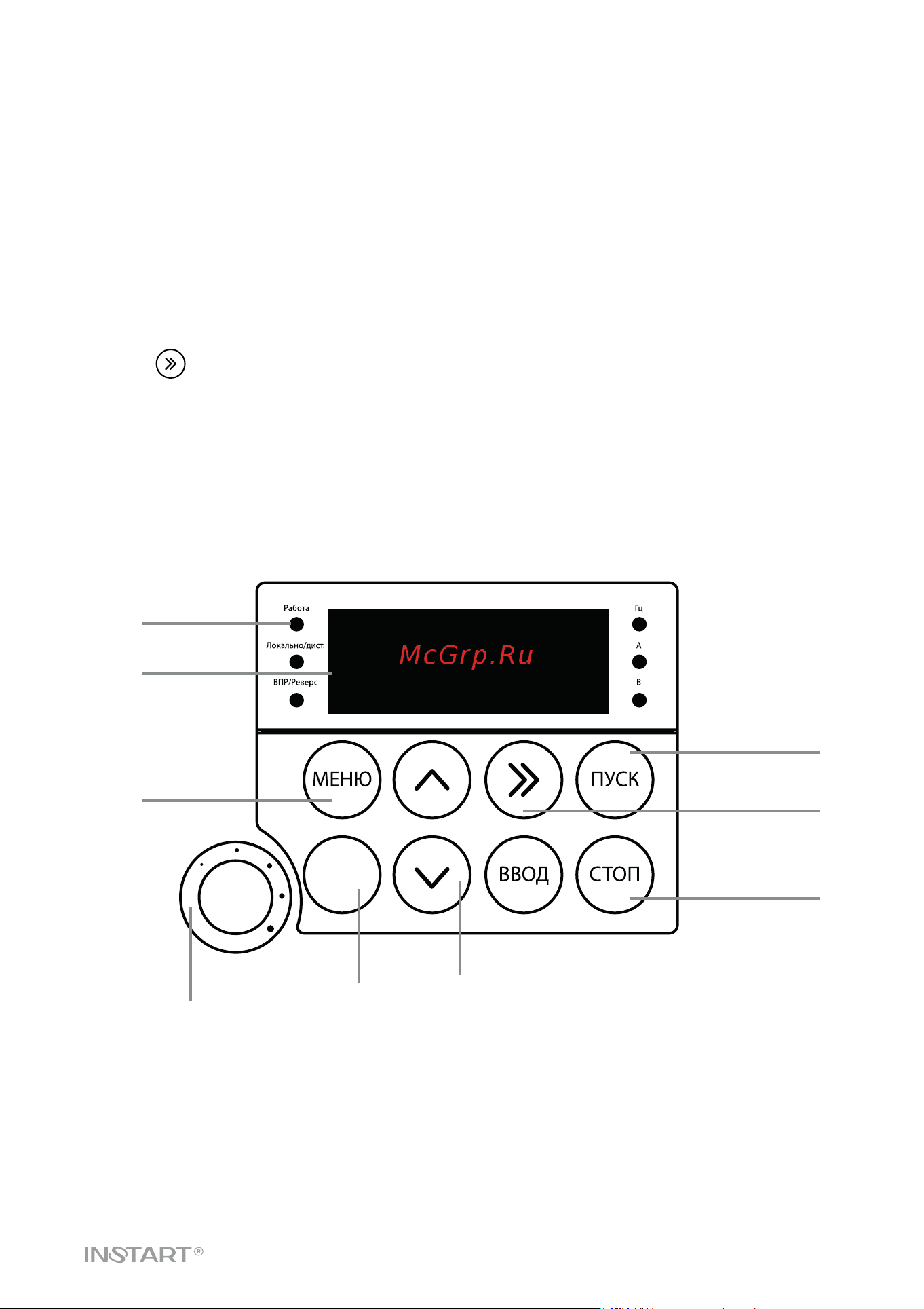

Рис. 5.1 - Встроенная панель управления со светодиодной индикацией

Дисплей

Светодиоды

Кнопка программирования

Кнопка запуска

Режим мониторинга

и прокрутка

Кнопка останова/сброса

Кнопки вверх/вниз

Потенциометр

Многофункциональная

кнопка
