2
instart-info.ru

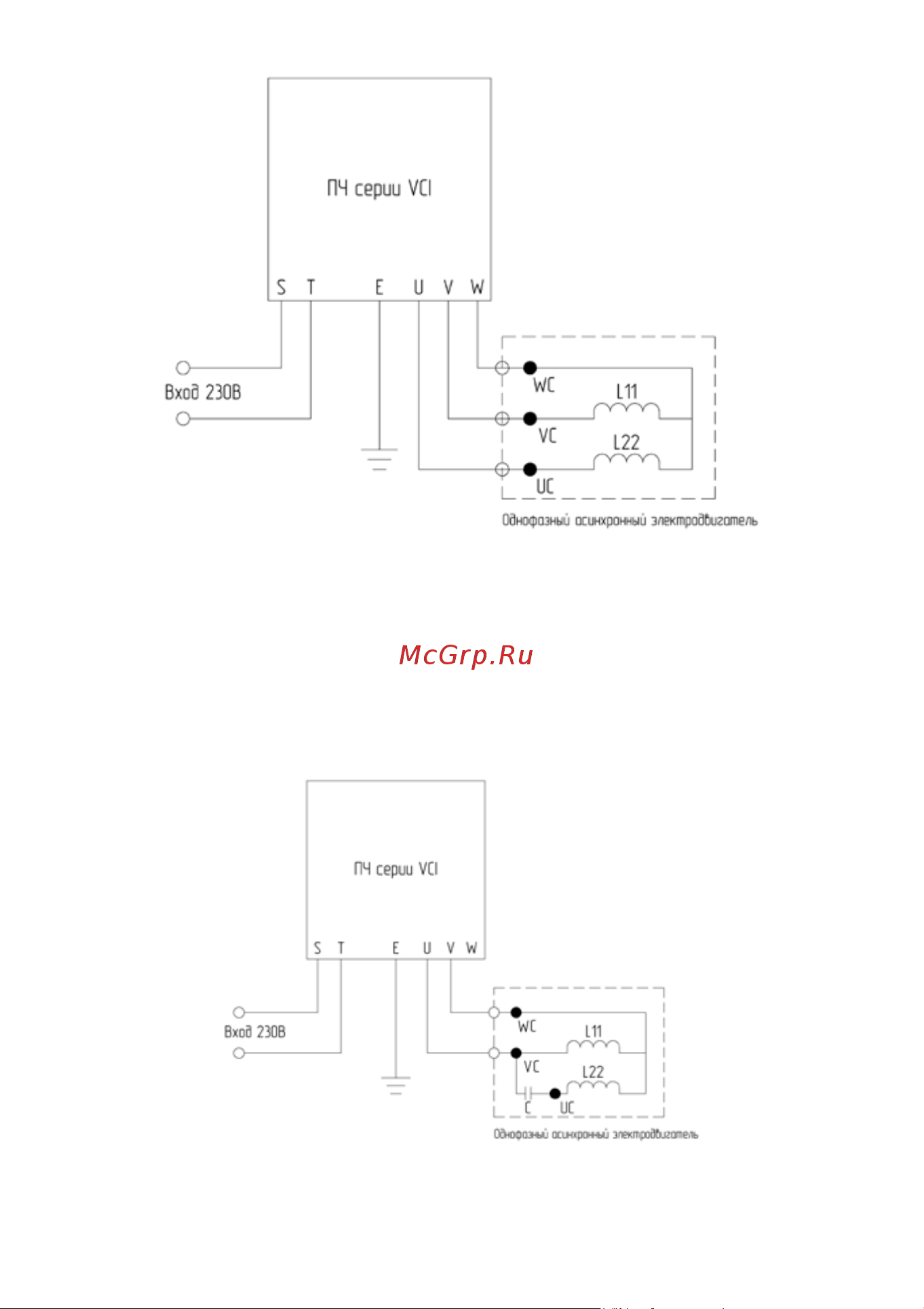

Рис.2 Схема подключения однофазного асинхронного электродвигателя
с короткозамкнутым ротором к преобразователю частоты
Рис.3 Схема подключения однофазного асинхронного электродвигателя
с короткозамкнутым ротором к преобразователю частоты
2. Второй вариант подключения показан на рисунке 3.
Необходимо выполнить следующие действия:
• Подключить ПЧ к двигателю, как показано на рисунке 3:
• Следует соединить клеммы U и VС, а также V и WС*
*При данном способе подключения вращение возможно только в одном направлении.
