Глава 2. Общая информация о серии VCI

Преобразователь частоты серии VCI представляет собой оптимальное

цифровое решение для управления трехфазными асинхронными

электродвигателями с короткозамкнутым ротором. Предоставляет

оптимальный набор функций защиты двигателя для обеспечения

надежной производительности установок.

Диапазон мощностей серии VCI: от 0.4 до 2.2 кВт (при входном

напряжении 198-253 В (+5% не более 20мс)), от 0.75 до 15 кВт (при

входном напряжении 342-440В (+5% не более 20мс)).

2.1 Принцип устройства преобразователя частоты серии VCI

VCI представляет собой серию преобразователей частоты,

используемых для управления асинхронным электродвигателем

переменного тока. На рисунке 2.1. приведена принципиальная

электрическая схема ПЧ. Выпрямитель преобразует трехфазное

переменное напряжение в постоянное. Группа электролитических

конденсаторов звена постоянного тока стабилизируют постоянное

напряжение. При помощи IGBT-модулей постоянное напряжение

преобразуется в переменное. В случае работы с высокоинерционными

нагрузками, когда напряжение в цепи превышает максимальный уровень, к

клеммам звена постоянного тока (ЗПТ) подключается тормозной комплект.

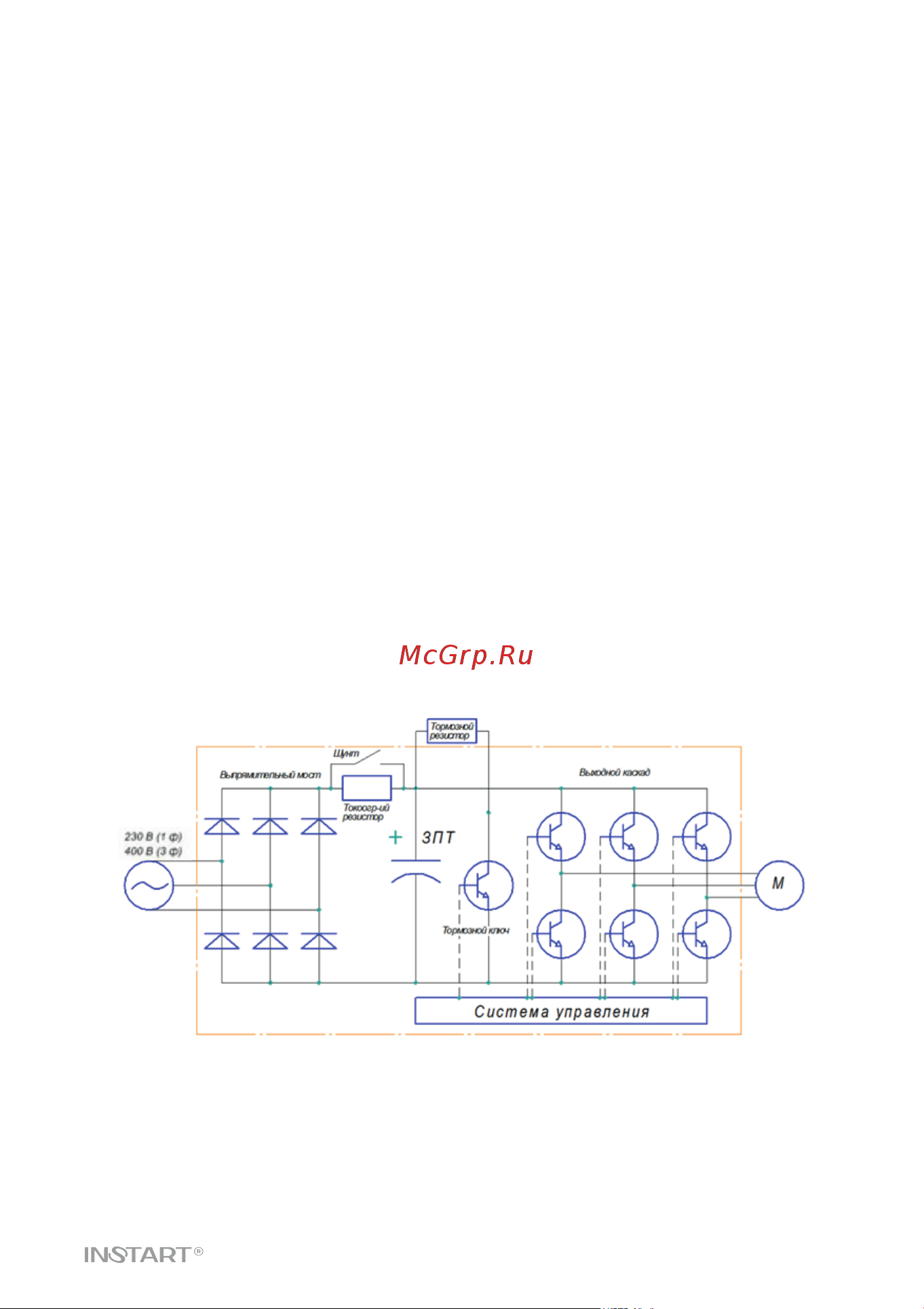

Рис.2.1.Принципиальная электрическая схема ПЧ
