Goodrive 200А

Приложение B

163

Приложение B Чертежи и размеры

B.1 Содержание главы

Приведены чертежи по ПЧ Goodrive200А. Размеры даны в миллиметрах.

B.2 Панель управления

B.2.1 Чертежи и размеры

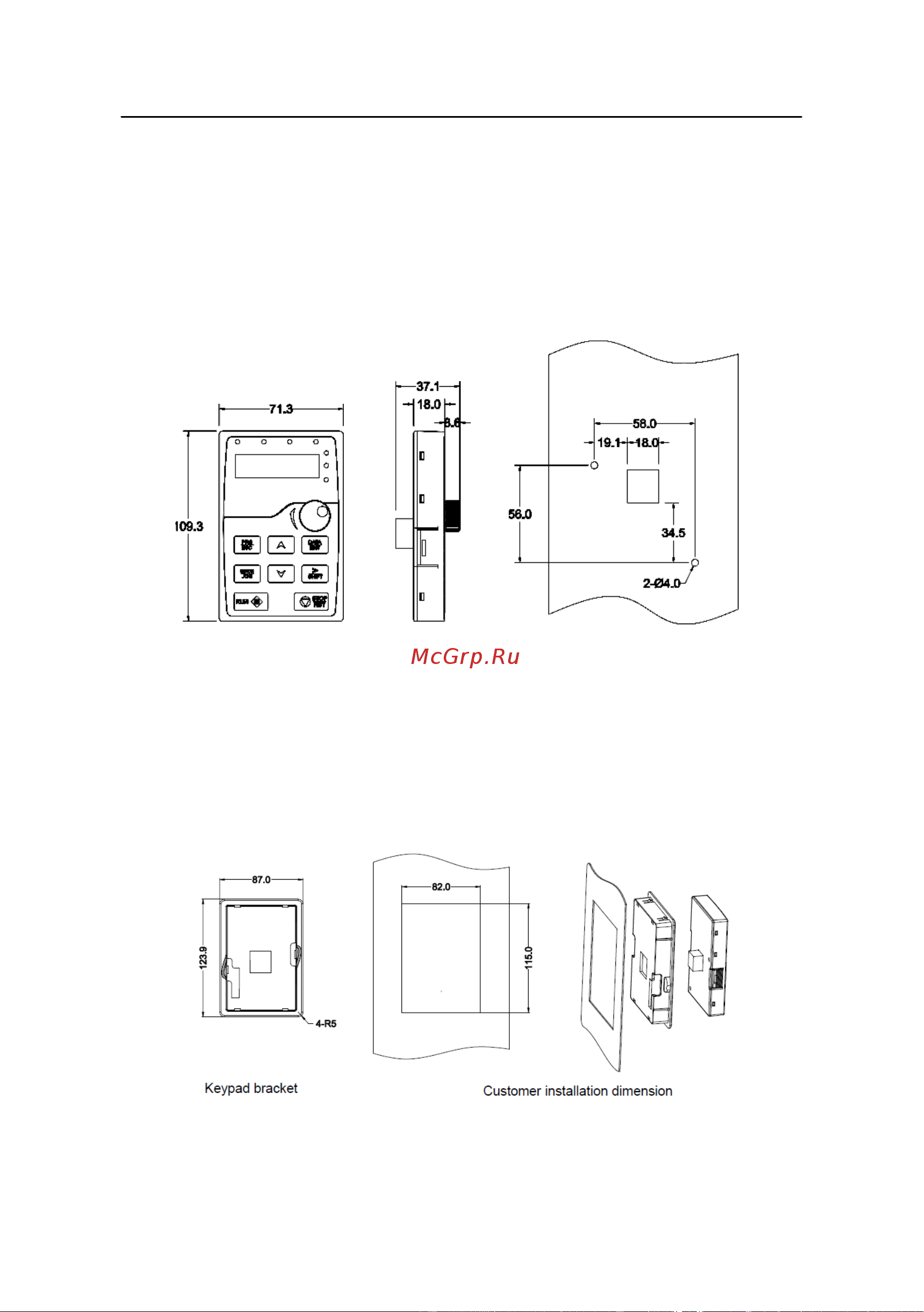

Рисунок В-1 Установочные размеры панели управления

B.2.2 Схема установки

Примечание: Внешняя панель управления может быть закреплена непосредственно

винтами M3 или монтажным кронштейном. Монтажный кронштейн для моделей 0R7G–

030G/037P является опцией, а монтажный кронштейн для моделей 037G/045P–500G

является опцией или заменяется внешним стандартным кронштейном.
