Goodrive 200А

Обзор продукции

3 Обзор продукции

3.1 Содержание главы

В главе кратко описывается принцип работы, характеристики, чертежи, размеры и код

обозначения при заказе.

3.2 Основные принципы

Преобразователи частоты серии Goodrive200А настенного, фланцевого или напольного

монтажа, предназначенные для управления асинхронными двигателями.

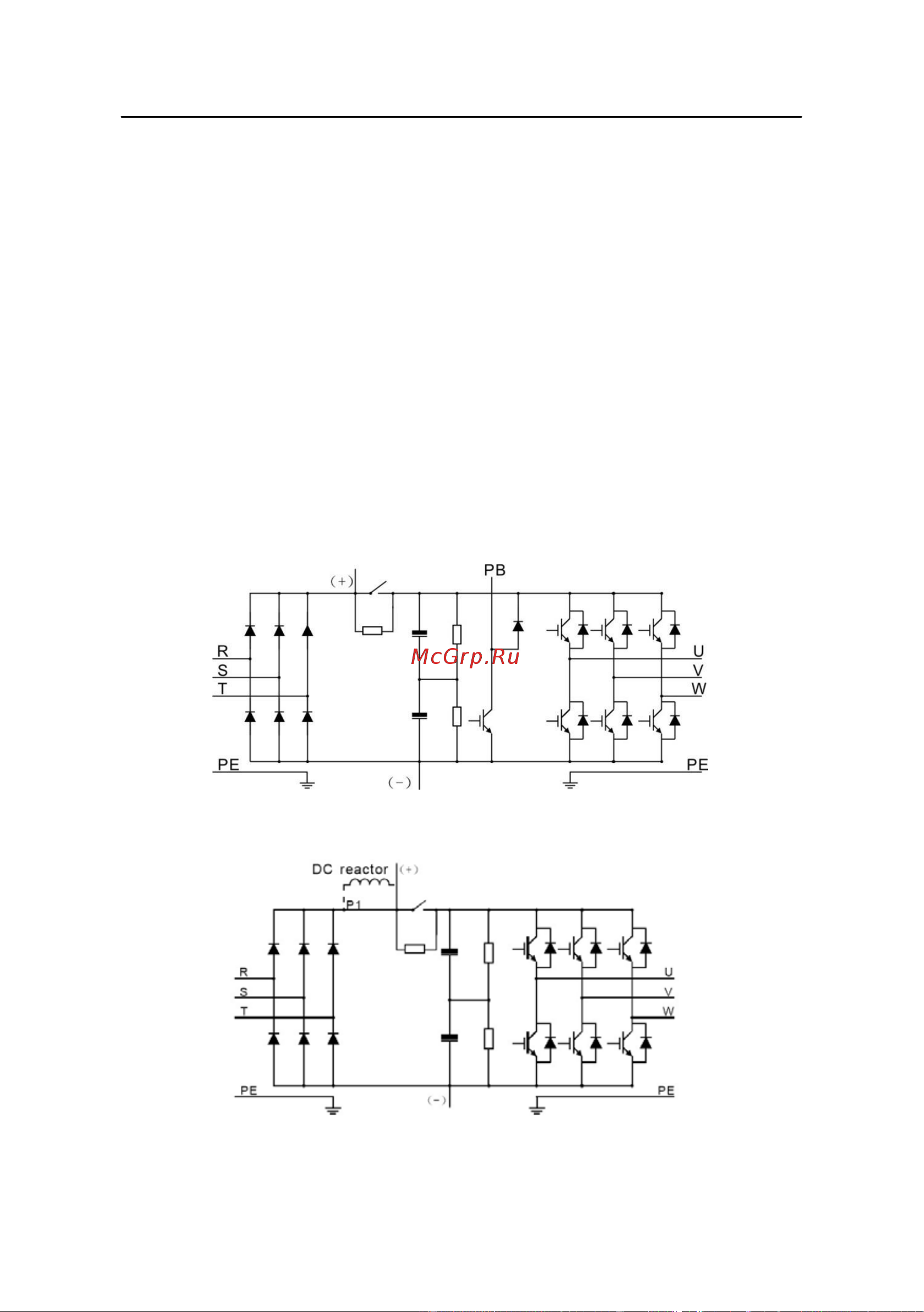

На рисунке ниже показана силовая схема ПЧ. Выпрямитель преобразует трехфазное

напряжение переменного тока в напряжение постоянного тока. Конденсаторы

стабилизируют напряжение постоянного тока. ПЧ преобразует DC напряжение

обратно в переменное напряжение для двигателя переменного тока. К клеммам

«РВ» и «-» промежуточной цепи DC подключают внешний тормозной резистор.

Рис. 3-1 Схема силовой цепи(модели 030G/037P и ниже)

Рис. 3-2 Схема силовой цепи (модели 037G/045P и выше)
