С.4.3 Кабели цепей управления

Кабели двигателя должны быть расположены вдали от кабелей цепей управления.

Кабели двигателя нескольких инверторов могут быть расположены параллельно.

Рекомендуется размещать кабели двигателя, входные кабели питания и кабели

управления отдельно в разных лотках. Выход dU/dt ПЧ может увеличить

электромагнитные помехи на других кабелях. Не размещайте другие кабели и кабели

двигателя параллельно.

Если кабель управления и кабель питания должны пересекаться друг с другом,

убедитесь, что угол между ними составляет 90 градусов.

Кабельные лотки должны быть правильно подключены и заземлены. Алюминиевые

лотки могут выполнять местный эквипотенциал.

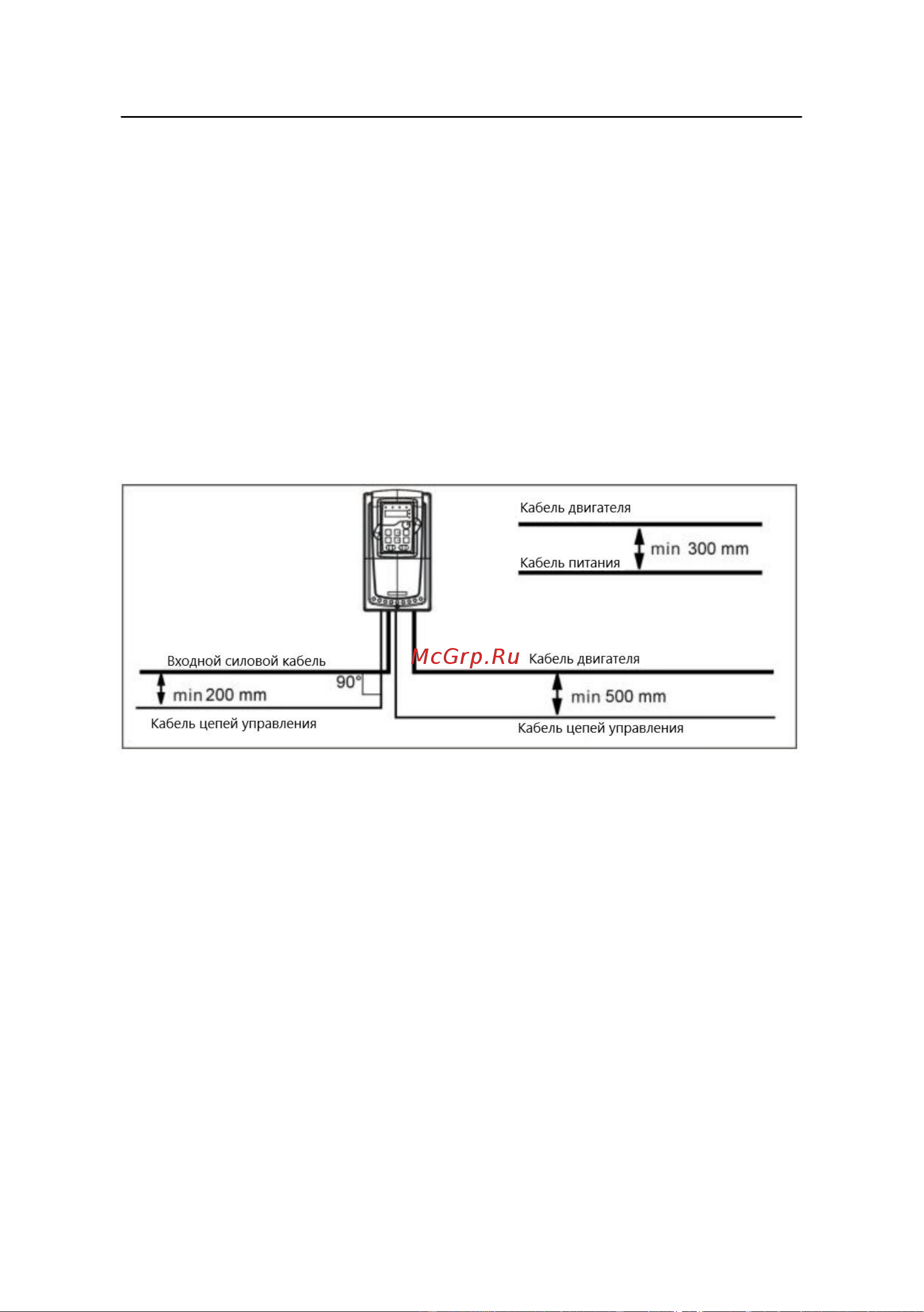

На следующем рисунке показаны требования к расстоянию расположения кабелей.

С.4.4 Проверка изоляции

Проверьте изоляцию кабеля двигателя и самого перед запуском.

1. Убедитесь, что кабель двигателя подключен к двигателю, и отключен от выходных

клемм U, V и W ПЧ.

2. Используйте мегаметр 500 В постоянного тока для измерения сопротивления

изоляции между каждым фазным проводником и проводом защитного заземления.

Подробнее о сопротивлении изоляции двигателя см. описание, предоставленное

производителем.

Примечание: Сопротивление изоляции уменьшается, если внутри двигателя влажно.

Если он может быть влажным, необходимо высушить двигатель, а затем снова

измерить сопротивление изоляции.
