Goodrive 200А

Приложение С

184

Установка тормозных модулей



Модели 037G/045P и выше требуют внешние тормозные блоки.



(+) и (-) - клеммы для подключения тормозных блоков.



Соединительные кабели между клеммами (+) и (-) инвертора и тормозного

блока должны быть короче 5 м, а соединительные кабели между клеммами

BR1 и BR2 тормозного блока и клеммами тормоза резистор должны быть не

более 10 м.

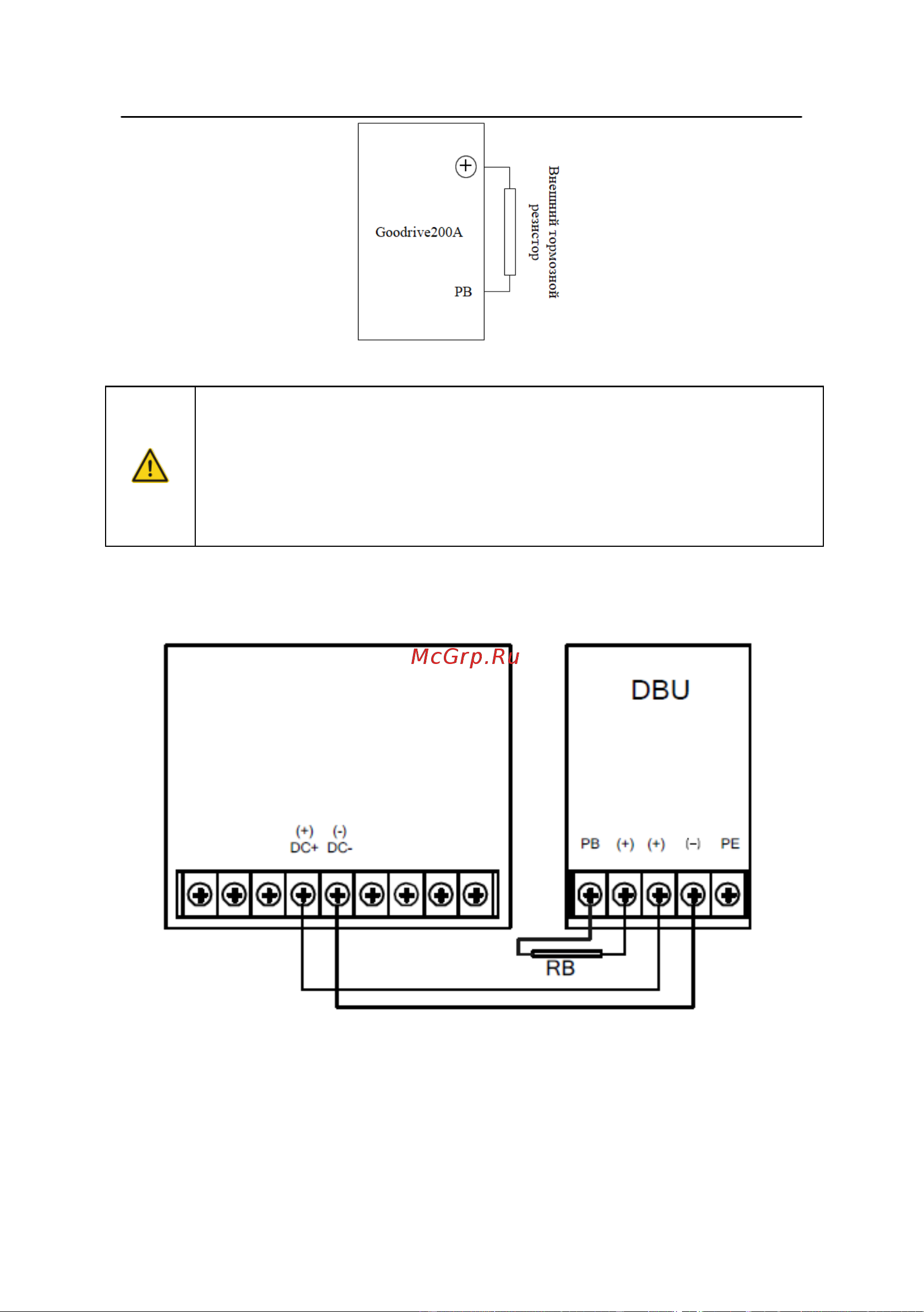

На следующем рисунке показано подключение одного преобразователя к блоку

динамического торможения.
