Goodrive 200А

Инструкция по установке

4.2.2 Направление при установке

ПЧ может быть установлен на стене или в шкафу.

ПЧ устанавливается только в вертикальном положении. Проверьте правильность

установки согласно требованиям указанным ниже. См. Главу Размеры для

получения данных по габаритно-установочным размерам ПЧ.

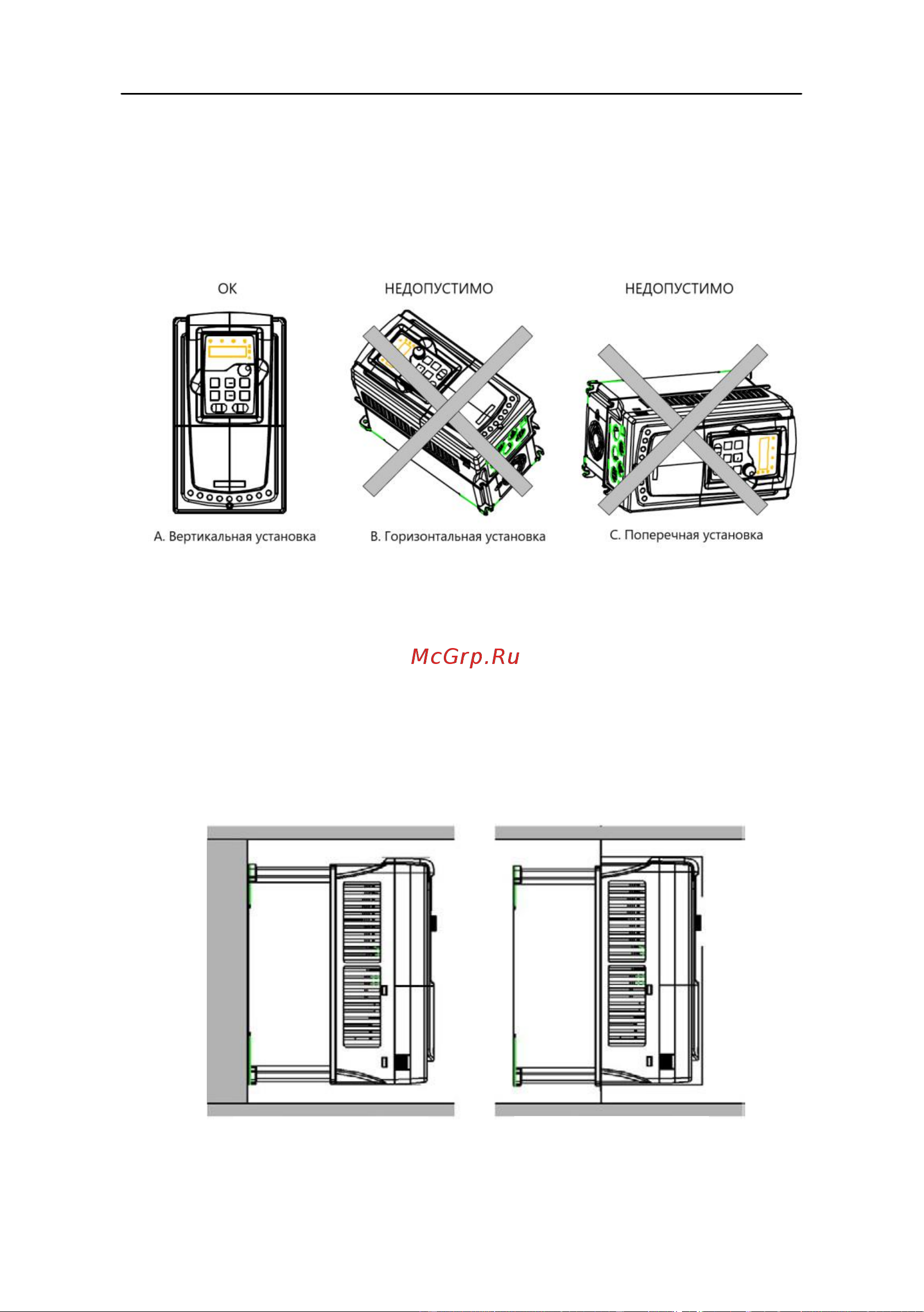

Рис. 4-1 Направление установки

4.2.3 Способ установки

ПЧ может быть установлен тремя разными способами, в зависимости от типоразмера:

a) Настенный монтаж (модели 315G/355P и ниже);

b) Фланцевый монтаж (модели 200G/220P и ниже). Необходимо дополнительное

оборудование для некоторых моделей;

c) Напольный монтаж (модели 220G/250P-500G). Необходимо дополнительное

оборудование для некоторых моделей.

Настенный монтаж Фланцевый монтаж

Рис. 4-2 Способы установки
