Goodrive 200А

Инструкция по установке

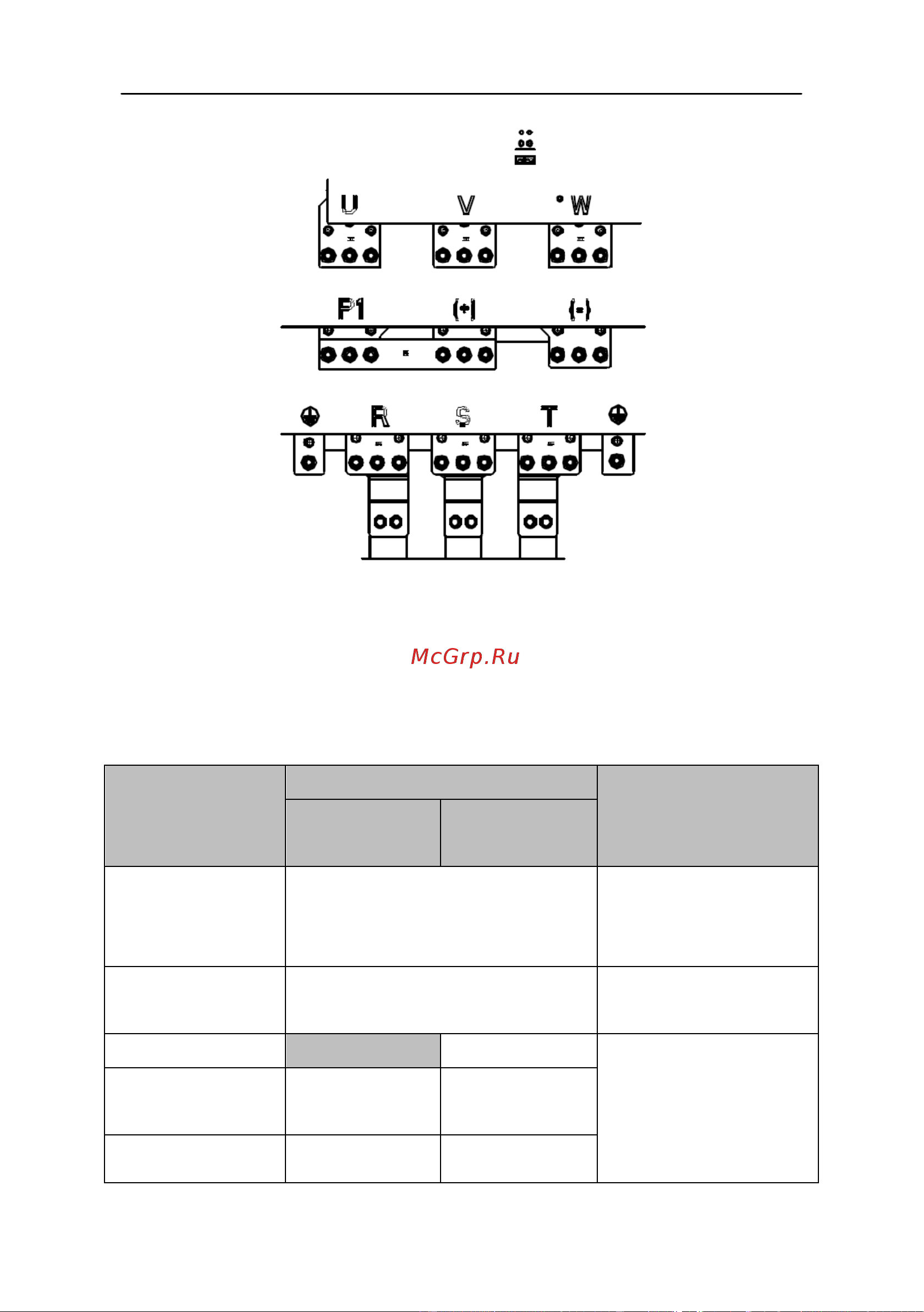

Рис. 4-18 Клеммы силовой цепи для моделей 355G/400P-500G

Клемма

Наименование клеммы

Функция

Для моделей

030G/037P и ниже

Для моделей

037G/045P и выше

R, S, T

Вход питания силовой цепи

Входные клеммы для

подключения 3-фазного

источника питания

U, V, W

Выход ПЧ

Выходные клеммы для

подключения двигателя

Клемма отсуствует

DC реактор 1

P1 и (+) для подключения к

клеммам DC-реактора;

(+) и (-) для подключения

тормозного модуля;

PB и (+) для подключения

тормозного резистора

(+)

Тормозной

резистор 1

DC реактор 2;

Тормозной модуль

(-)

Тормозной модуль
