Goodrive 200А

Инструкция по установке

уравнительные реакторы.

4.3.3 Подключение клемм силовой цепи

1. Подключите провод заземления кабеля входного питания к клемме заземления

(PE). Подключите кабелей входного питания к клеммам R, S и Т и закрепите.

2. Подключите провод заземления кабеля двигателя к клемме заземления ПЧ.

Подключите провода фаз U, V и W к клеммам и закрепите.

3. Подключите опциональный тормозной резистор с экранированным кабелем к

клеммам РВ и +.

4. Закрепите кабели вне ПЧ механическим способом.

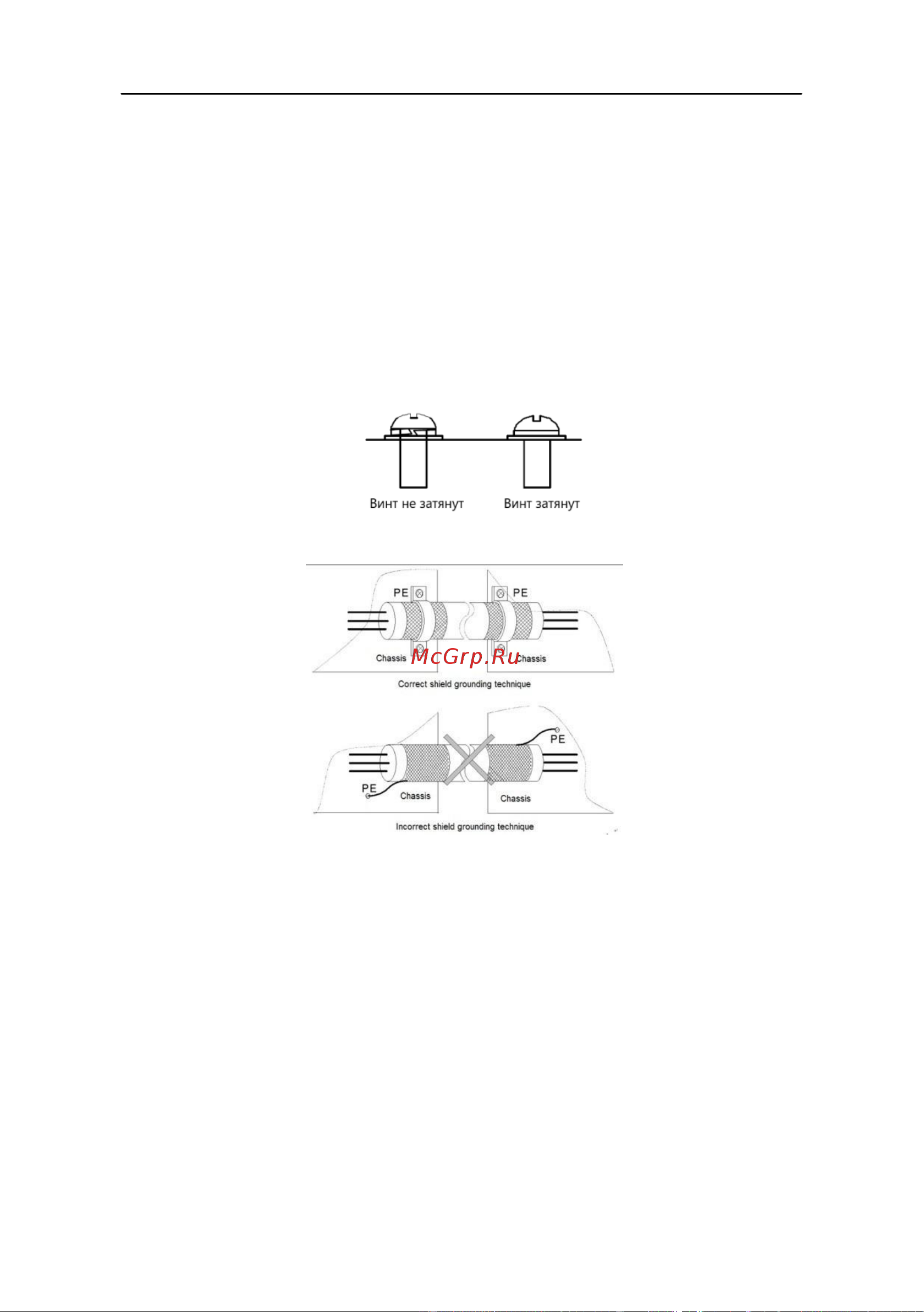

Правильная установка винтов

Техника заземления экранированного

кабеля
