Goodrive 200А
Параметры функций
61

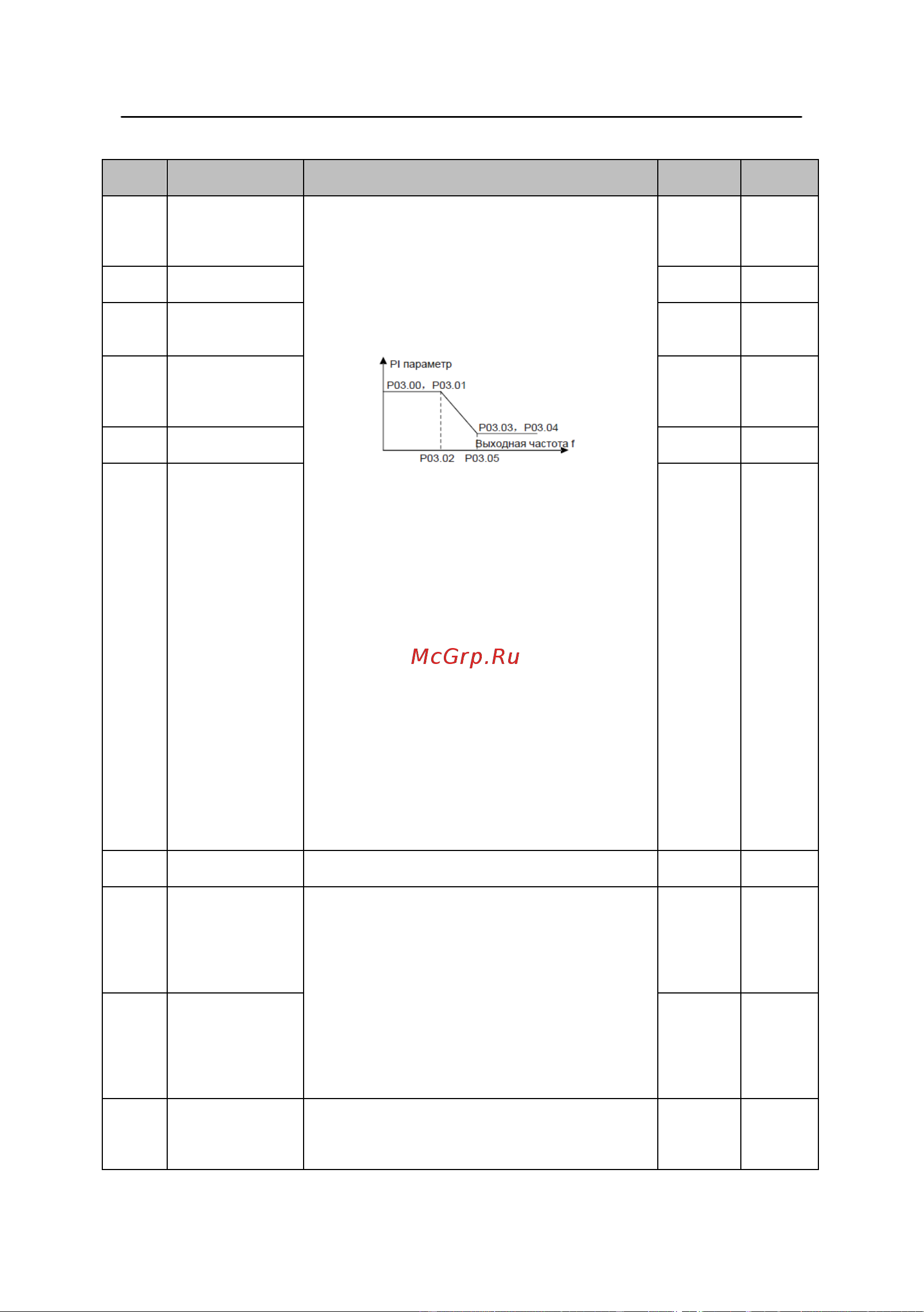

Группа P03 – Векторное управление
Код
функции
Наименование
Описание
По
умолчанию
Изменение
P03.00
Коэффициент
пропорционального
усиления контура
скорости 1
Параметры P03.00 – P03.05 применяются только в
векторном режиме управления. Нижняя частота
переключения 1 (P03.02), Скорость в замкнутом
контуре PI определяется параметрами: P03.00 и
P03.01. Верхняя частота переключения 2(P03.05),
Скорость в замкнутом контуре PI определяется
параметрами: P03.03 и P03.04. Параметры PI
достигается линейное изменение двух групп
параметров. Показано ниже:
Установка коэффициента пропорционального усиления
и интегрального времени и изменение динамической
производительности ответа при векторном управлении
в замкнутом контуре. Увеличение пропорционального
усиления и уменьшение интегрального времени могут
ускорить динамический ответ в замкнутом контуре. Но
слишком высокое пропорциональное усиление и
слишком низкое интегральное время может вызвать
системную вибрацию и проскакивание. Слишком низкое
пропорциональное усиление может вызвать системную
вибрацию и статическое отклонение скорости.
У PI есть тесная связь с инерцией системы.
Корректируйте PI согласно различным нагрузкам, чтобы
удовлетворить различным требованиям.
Диапазон настройки P03.00: 0.0–200.0;
Диапазон настройки P03.01: 0.000–10.000 с
Диапазон настройки P03.02: 0,00 Гц – P03.05
Диапазон настройки P03.03: 0.0–200.0
Диапазон настройки P03.04: 0.000–10.000 с
Диапазон настройки P03.05: P03.02 – P00.03 (Макс.
выходная частота)
20.0
○
P03.01
Интегральное время
контура скорости 1
0.200 c
○
P03.02
Нижняя точка
частоты
переключения
5.00 Гц
○
P03.03
Коэффициент
пропорционального
усиления контура
скорости 2
20.0
○
P03.04
Интегральное время
контура скорости 2
0.200 c
○
P03.05
Верхняя точка
частоты
переключения
10.00 Гц
○
P03.06
Выходной фильтр
контура скорости
0–8 (соответствует 0–2
8
/10мс)
0
○
P03.07
Коэффициент
компенсации
скольжения
векторного
управления
(двигательный)
Коэффициент компенсации скольжения используется
для регулировки частоты скольжения векторного
управления для повышения точности управления
скоростью. Этот параметр может использоваться для
управления смещением скорости.
Диапазон настройки: 50–200%
100 %
○
P03.08
Коэффициент
компенсации
скольжения
векторного
управления
(генераторный)
100 %
○
P03.09
Коэффициент
пропорциональ
ности P токового
контура
Примечание:
1. Эти два параметра используются для настройки
параметров PI токовой петли; это влияет на скорость
динамического отклика и напрямую контролирует
1000
○
