Серия ПЧ Goodrive20

-129-

ните настройки основных параметров, таких как скорость передачи данных в бодах и

бит проверки данных, в соответствии с настройками ПЧ.

Shielded twisted pair

Ground

Computer

RS485 line

RS232-RS485

converter

485- 485+

VFD

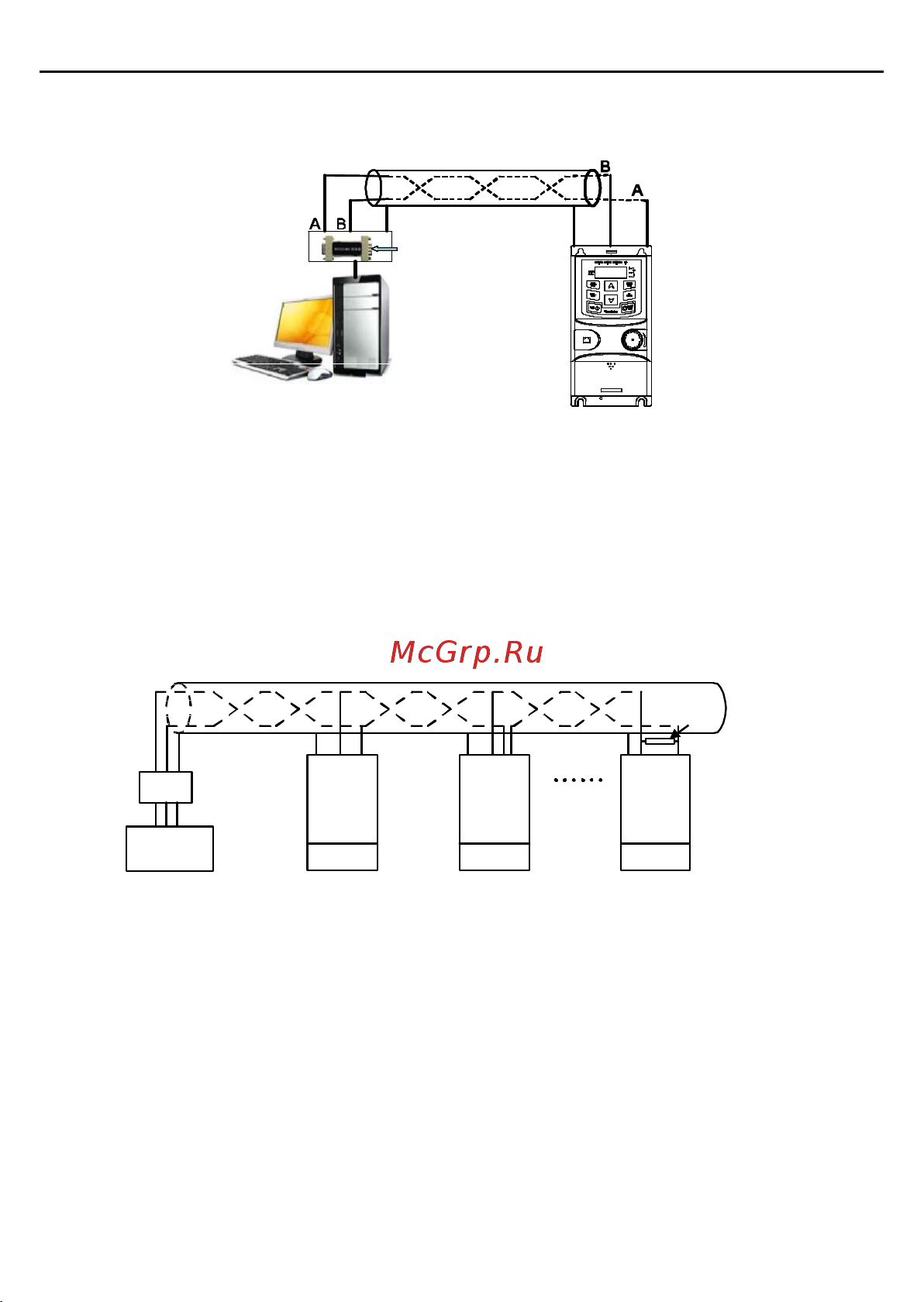

Рис. 7-1 Схема подключения RS485 для сети с одним ПЧ

7.2.1.2 Подключение нескольких ПЧ

В сети с несколькими ПЧ обычно используются соединение шина или звезда. В соот-

ветствии с требованиями стандартов шины RS485 все устройства должны быть соеди-

нены в режиме шина с одним оконечным ректором 120 Ом на каждом конце, как пока-

зано в Рис. 7-2.

INVT

VFD

INVT

VFD

INVT

VFD

Address 1

Address n

Earth

485 +

485 -

Earth

485 +

485 -

Earth

485 +

485 -

120 Ohm

Terminal resistor

Computer

Conv

ertor

GND

RS232-485

Max length of

RS: 15m

Twisted pair cables with shield screen

Address 2

Рис. 7-2 Схема практического применения соединения «Шина»

На рисунке 7-3 показана схема начального подключения. Когда используется этот режим

подключения, два устройства, которые находятся дальше всего друг от друга на линии,

должны быть подключены с помощью клеммного резистора (на этом рисунке два

устройства являются устройствами 1 # и 15#).
