Серия ПЧ Goodrive20
-12-

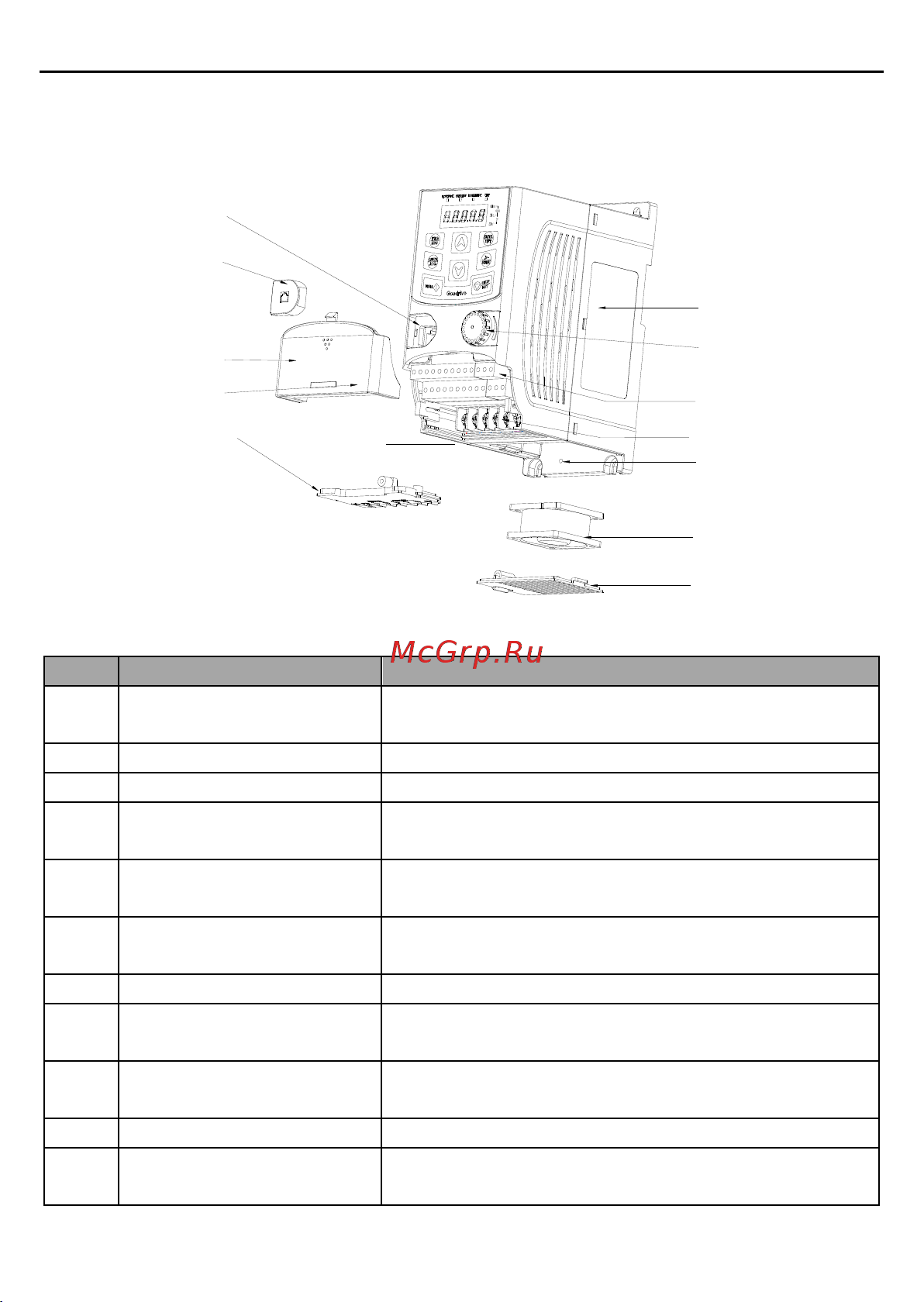

2.6 Структурная схема ПЧ
Следующие данные показывают структуру ПЧ (3ф 380 В, ≤2.2 кВт) (использование
модели ПЧ на 0.75 кВт, как пример).
6
12
8
10
7
3
2
5
1
9
11
4
13
Рис. 2-3 Структурная схема ПЧ (3ф 380В, ≤2.2 кВт)
No.
Пункт
Описание
1
Разъем для внешней
панели управления
Подключение внешней панели управления.
2
Заглушка
Защита внутренних частей и компонентов.
3
Верхняя крышка
Защита внутренних частей и компонентов.
4
Отверстие для
блокировки
Фиксация верхней крышки.
5
Панель с кабельными
вводами
Защита внутренних компонентов и крепление
кабелей основной цепи.
6
Шильдик ПЧ
Подробную информацию см. в разделе 2.3
«Шильдик ПЧ».
7
Ручка потенциометра
См. главу 4 "Работа с панелью управления".
8
Клеммы цепей
управления
Подробную информацию см. в главе 3
«Руководство по установке».
9
Силовые клеммы
Подробную информацию см. в главе 3
«Руководство по установке».
10
Отверстие для винта
Зафиксируйте крышку вентилятора и вентилятор.
11
Охлаждающий
вентилятор
Вентилятор обдува.
