Серия ПЧ Goodrive20

-168-

окружающих устройствах.

Фильтры на выходе могут уменьшить радио-помехи, вызванные кабелями между ПЧ и

двигателями, и ток утечки проводящих проводов.

INVT предоставляет некоторые фильтры для выбора.

Модель ПЧ

Входной фильтр

GD20-0R4G-S2

FLT-PS2004L-C-G

GD20-0R7G-S2

GD20-1R5G-S2

GD20-2R2G-S2

GD20-0R4G-2

FLT-P04008L-C-G

GD20-0R7G-2

GD20-0R7G-4

GD20-1R5G-4

GD20-2R2G-4

Примечание:

 Входной EMI соответствует требованиям C3 после конфигурирования входного

фильтра.

 В предыдущей таблице описаны внешние опции. Необходимо указать те, которые

будут выбраны при закупке опций.

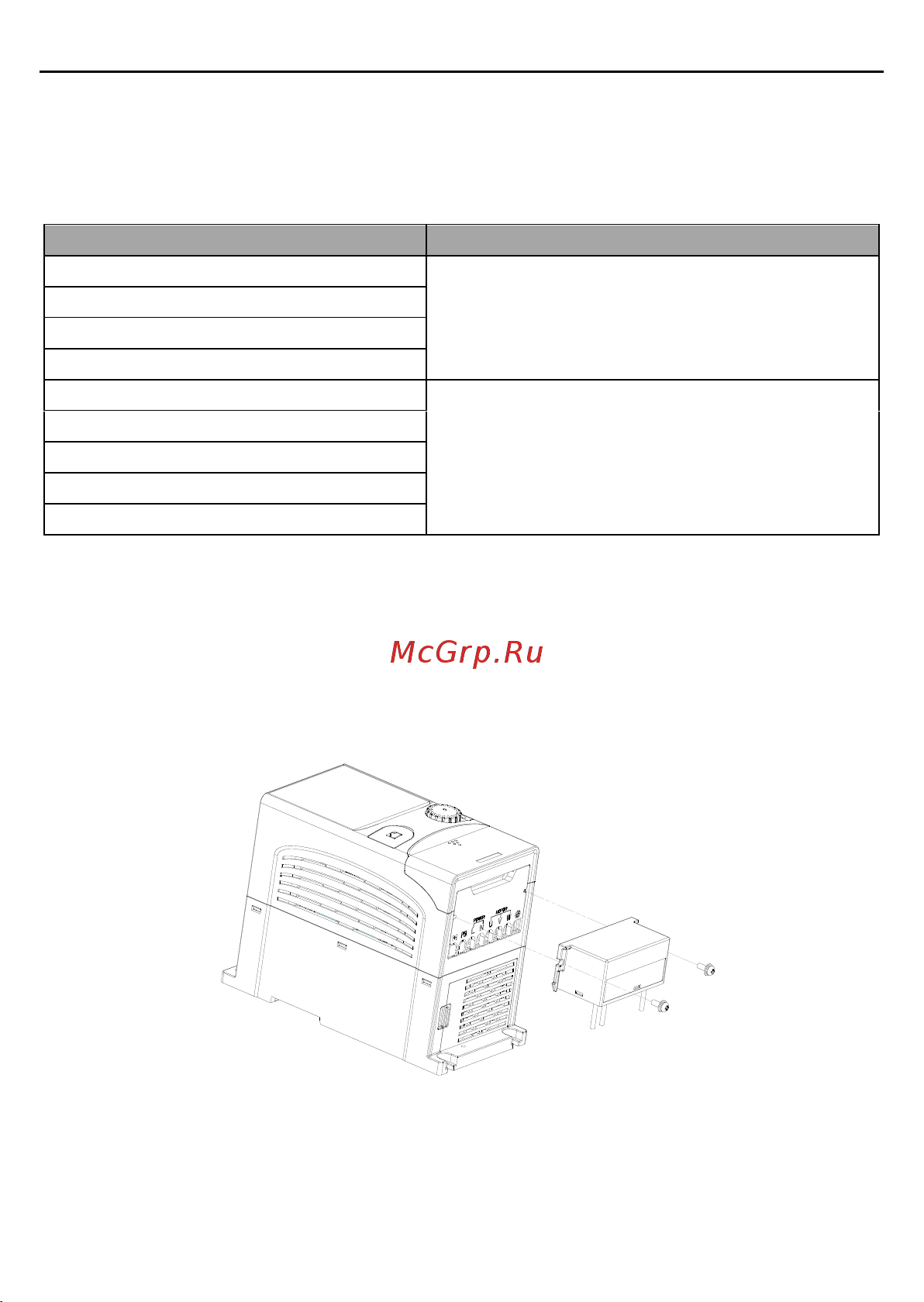

C.6.3 Инструкция по установке фильтра C3

1. Установите фильтр С3 в соответствии со следующими шагами.

2. Подключите кабель фильтра к соответствующему входному выводу ПЧ в соответ-

ствии с меткой.

3. Закрепите фильтр на ПЧ винтами M3 * 10 (как показано на рисунке выше).
