Серия ПЧ Goodrive20
-21-

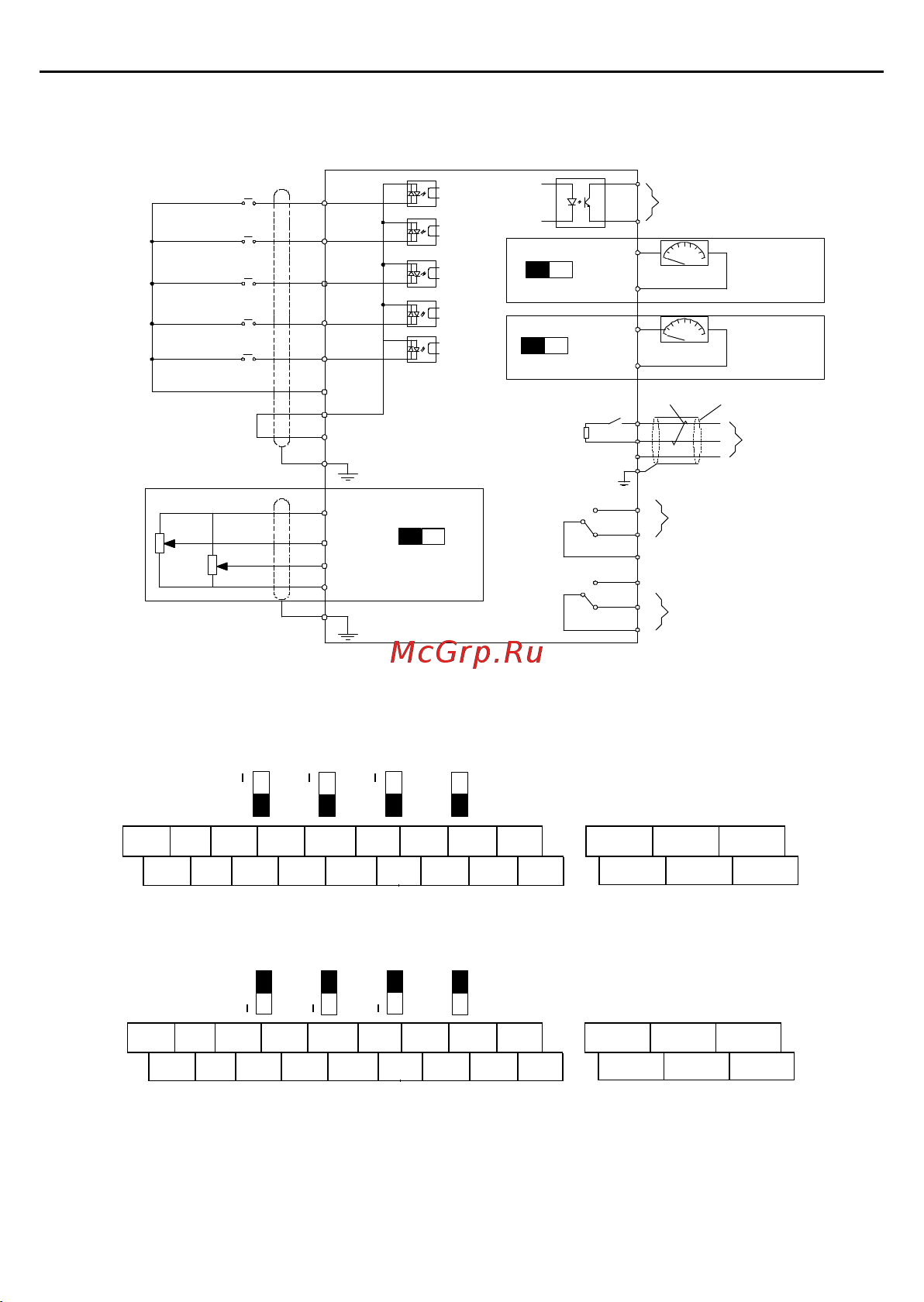

3.2.4. Схема цепей управления
COM
GND
Multi-function input terminal 1
Multi-function input terminal 2
Multi-function input terminal 4
High speed pulse input and open
collector input are available for choice
Multi-function input terminal 3
Y1 output
Analog output
Analog output
Relay 1 output
Relay 2 output
Shield layer
Twisted pair
RS485
communication
0-10V/0-20mA
0-10V/0-20mA
+10V
AI2
AI3
S1
S2
S3
S4
HDI
PW
+24V
PE
Y1
COM
AO1
GND
AO1
AO2
GND
485+
AO2
485-
GND
PE
RO1A
RO1B
RO1C
RO2A
RO2B
RO2C
AI2
V I
V
I
V I
PE
Power used for
frequency setting
Multi-function
analog input
Рис. 3-9 Схема цепей управления
3.2.4 Клеммы цепей управления
ON
AO1 AO2 AI2 485
S1 S2 S3 S4 HDI Y1 AI2 AI3 +10V RO1A RO1B RO1C
RO2A RO2B RO2C+24V
PW COM COM GND AO1 AO2 485+ 485-
V V V
Рис. 3-10 Клеммы цепей управления для ПЧ до 4 кВт
ON
AO1 AO2 AI2 485
S1 S2 S3 S4 HDI Y1 AI2 AI3 +10V RO1A RO1B RO1C
RO2A RO2B RO2C+24V
PW COM COM GND AO1 AO2 485+ 485-
V V V
Рис. 3-11 Клеммы цепей управления для ПЧ свыше 4 кВт
Примечание: Прямоугольная черная метка указывает на положение заводского выбора
короткого замыкания или DIP-переключателя.
