Серия ПЧ Goodrive20

-25-

3.3 Защита кабелей

3.3.1 Защита ПЧ и входного кабеля питания от короткого замыкания

ПЧ и входной кабель питания должны быть защищены от короткого замыкания, чтобы

избежать тепловой перегрузки.

Выполняйте защитные меры в соответствии со следующими требованиями.

VFD

Fuse

Input cable(three phase)

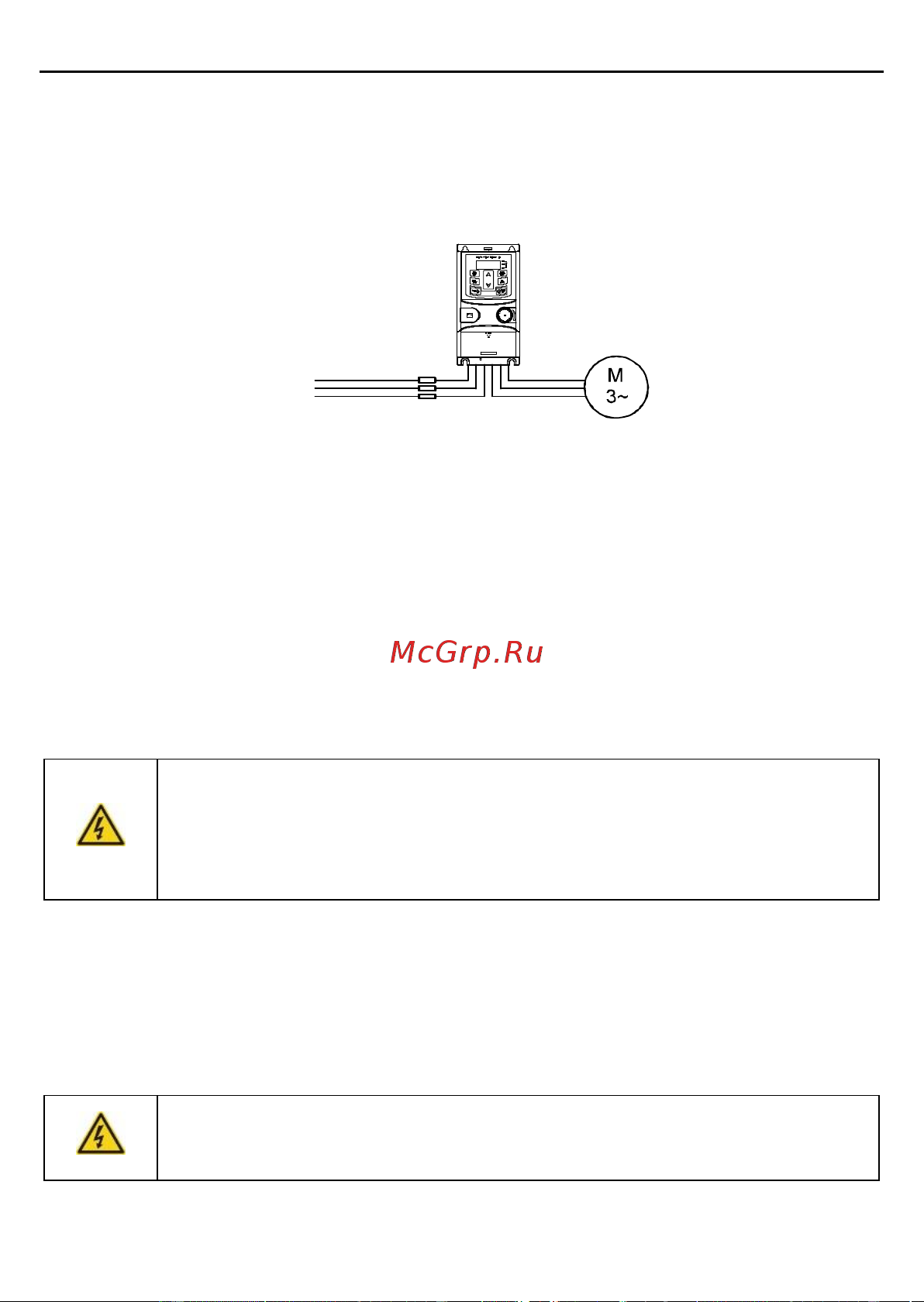

Рис. 3-15 Подключение предохранителей

Примечание: Выберите предохранитель в соответствии с руководством по эксплуата-

ции. Во время короткого замыкания предохранитель защитит входные силовые кабели,

чтобы избежать повреждения ПЧ; когда в ПЧ произошло внутреннее короткое замыка-

ние, он может защитить соседнее оборудование от повреждения.

3.3.2 Защита кабеля двигателя и двигателя

Если кабель двигателя выбран в соответствии с номинальным током ПЧ, ПЧ может

выполнять защиту двигателя и кабеля двигателя от короткого замыкания. ПЧ обеспе-

чивает функцию защиты двигателя от тепловой перегрузки, которая может защитить

двигатель, а также заблокировать выход и отключить ток, когда это необходимо.

 Если ПЧ подключен к нескольким двигателям, необходимо ис-

пользовать дополнительный тепловой выключатель или выключатель

для защиты двигателя и кабеля двигателя. Такое устройство может

использовать предохранитель для отключения тока короткого замыка-

ния.

3.3.3 Подключение байпаса

В критических случаях для обеспечения правильной работы системы при возникновении

неисправности ПЧ необходима схема преобразования частоты с регулируемой мощно-

стью. В некоторых особых случаях, например, требуется только плавный запуск, он

преобразуется в режим работы на частоте мощности непосредственно после плавного

запуска, также требуется соответствующее байпасное подключение.

 Не подключайте источник питания к выходным клеммам U, V и W

ПЧ. Напряжение, подаваемое на кабель двигателя, может привести к

необратимому повреждению ПЧ.

Если требуется частое переключение, вы можете использовать переключатель /
