Серия ПЧ Goodrive20

-55-

Группа P03 Векторное управление

Код

функ

ции

Наименова-

ние

Подробное описание параметра

Значение

по умол-

чанию

Изме

нение

P03.00

Коэффициент

пропорцио-

нального уси-

ления контура

скорости 1

Параметры P03.00–P03.05 применяются

только в векторном режиме управления.

Нижняя частота переключения 1 (P03.02),

Скорость в замкнутом контуре PI опреде-

ляется параметрами: P03.00 и P03.01.

Верхняя частота переключения 2 (P03.05),

Скорость в замкнутом контуре PI опреде-

ляется параметрами: P03.03 и P03.04.

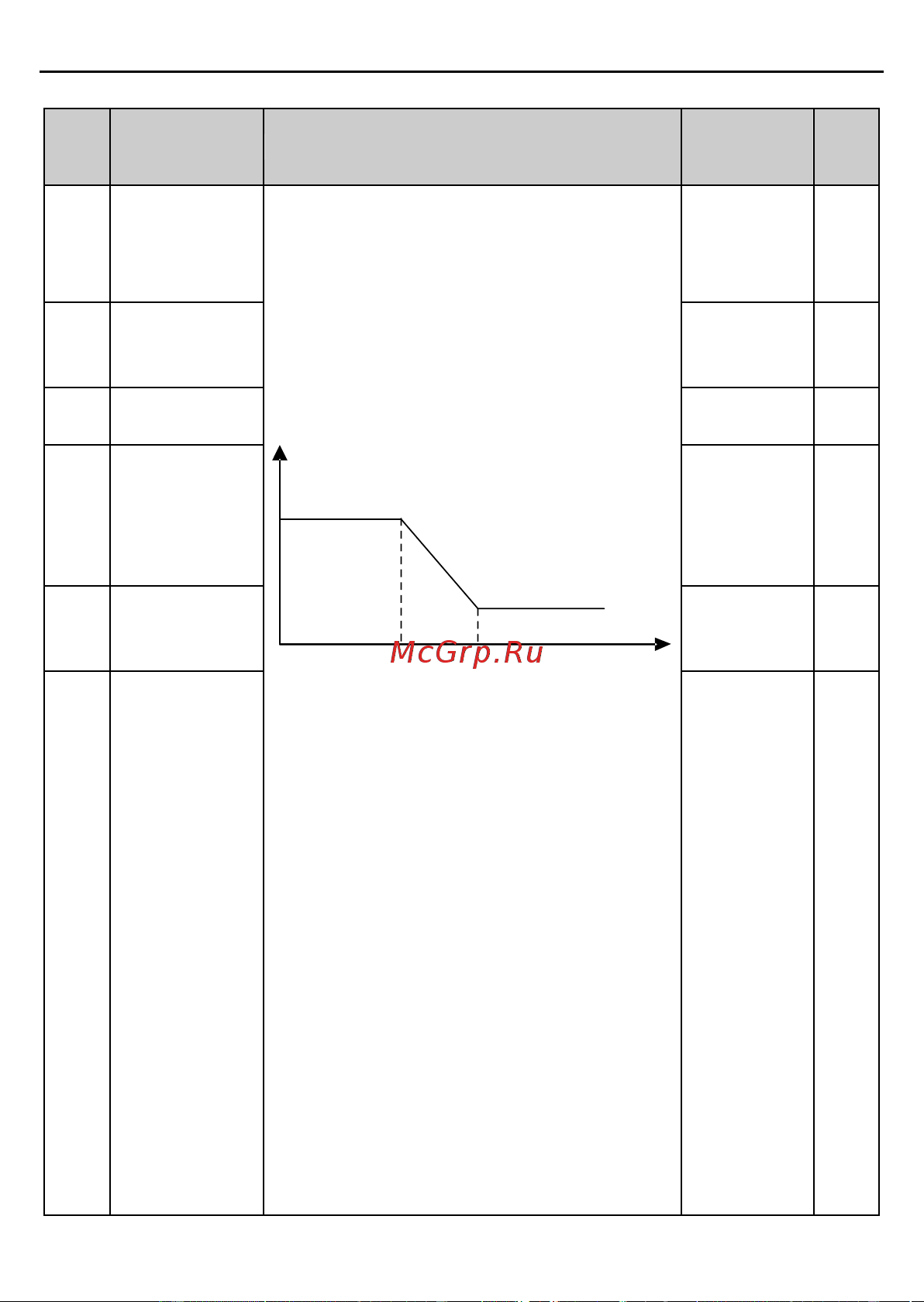

Параметры PI достигается линейное изме-

нение двух групп параметров. Показано

ниже:

Output frequency f

PI parameter

P03.02 P03.05

P03.03，P03.04

P03.00，P03.01

Установка коэффициента пропорциональ-

ного усиления и интегрального времени и

изменение динамической производитель-

ности ответа при векторном управлении в

замкнутом контуре. Увеличение пропорци-

онального усиления и уменьшение инте-

грального времени могут ускорить дина-

мический ответ в замкнутом контуре. Но

слишком высокое пропорциональное уси-

ление и слишком низкое интегральное

время может вызвать системную вибрацию

и проскакивание. Слишком низкое пропор-

циональное усиление может вызвать си-

стемную вибрацию и статическое отклоне-

ние скорости.

У PI есть тесная связь с инерцией системы.

Корректируйте PI согласно различным

нагрузкам, чтобы удовлетворить различ-

ным требованиям.

Диапазон настройки P03.00: 0.0–200.0;

Диапазон настройки P03.01: 0.000–10.000 с

Диапазон настройки P03.02: 0,00 Гц–03.05

Диапазон настройки P03.03: 0.0–200.0

20.0

○

P03.01

Интегральное

время контура

скорости 1

0.200 с

○

P03.02

Нижняя частота

переключения

5.00 Гц

○

P03.03

Коэффициент

пропорцио-

нального уси-

ления контура

скорости 2

20.0

○

P03.04

Интегральное

время контура

скорости 2

0.200 с

○

P03.05

Верхняя

частота

переключения

10.00 Гц

○
